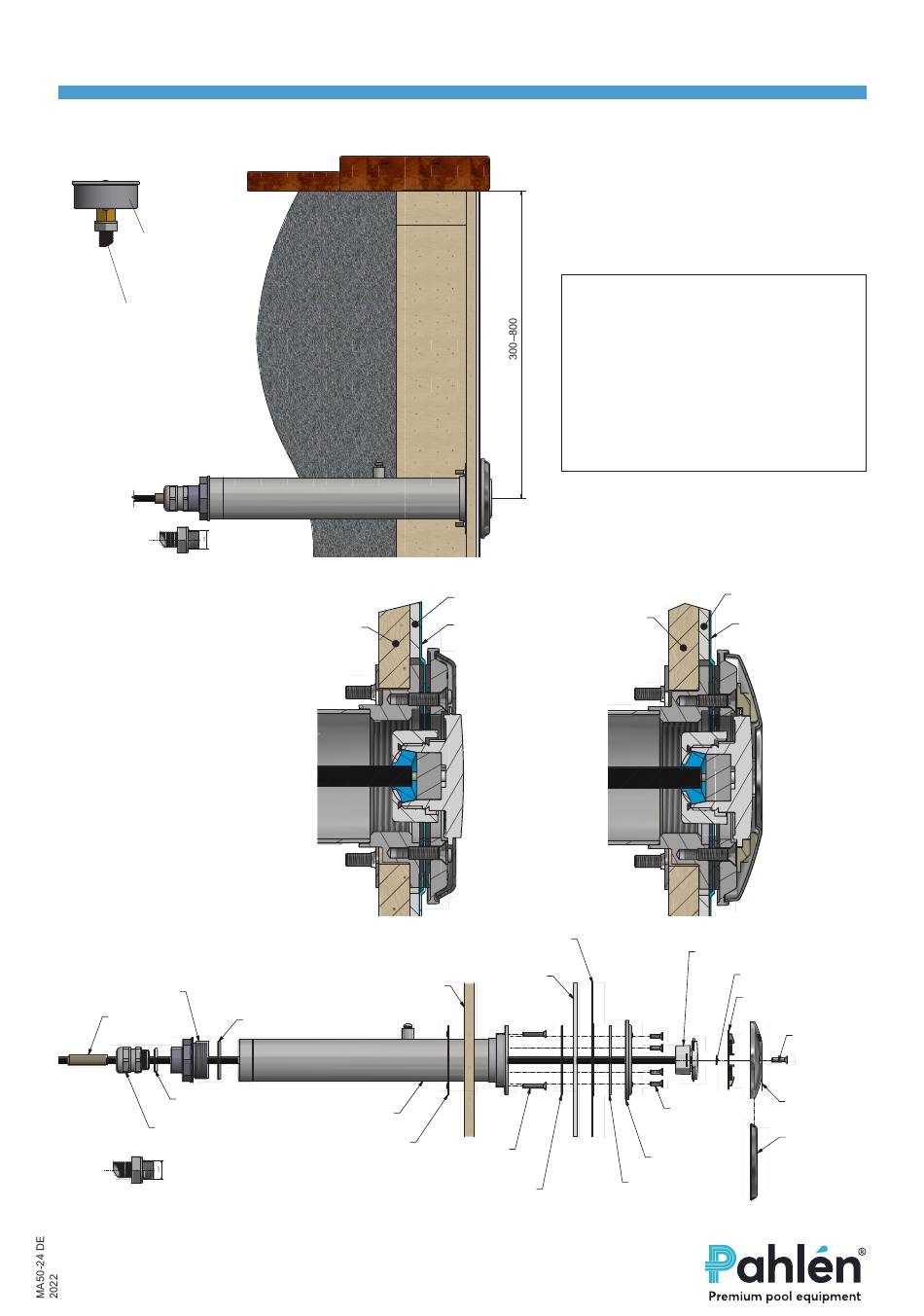

CA-350 50AP
Für Poolkörper aus Holz, Blech oder Kunststoff – mit Folienauskleidung
Anschlussdose
Art.-Nr12310
Kabelrohr
Art.-Nr 12330
Classic 50AP
Option 1
Option 2
1. Mauerdurchführung mit Flansch
2. Montagescheibe
3. Senkkopfschraube M5x30 (4 St)
4. Selbstklebend Dichtung t=1.5 mm
5. Dichtung t=2 mm
6. Dichtungsring
7. Senkkopfschraube M5x16 (6 St.)
8. O-ring
9. Stopf
10. O-ring
11. Kabeldurchführung
12. LED-modul mit Kabel
13. Dichtungshülse
14. Stütze
(nur für Marine)
15. Konststoffschiebe
16. Front Marine
17. Front Classic
18. Senkkopfschraube M5x20 (2 St.)
9
E ( 1 : 1 )
13
10
11. Kabeldurchführung
Option 1
Option 2
Kabelrohr
Classic 50AP
Classic
Poolkörper
E ( 1 : 1 )
Poolkörper Sperrholz/Blech
8
1
2
Option 1:
Kabeldurchführung werden verwendet,
wenn das Kabel zur Lampe frei über dem
Boden mit Zugang von der Außenseite des
Beckens liegen soll.
Option 2
Kabelrohr werden verwendet, wenn das
Kabel zur Lampe unterirdisch verlegt
M ( 1 : 1 )
werden soll.
Wandbekleidung
Poolkörper
Folien-
auskleidung
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone +46 8 59411050, Fax +46 8 59086880
Folienauskleidung
Wand-
bekleidung
3
4
22
DEUTSCH
Marine 50AP
Marine 50AP
LED AP
Marine
Wandbekleidung
Classic 350
Folienauskleidung
Ytbehandling
E
Generell tolerans
ISO 2768-1
Installationsbild tunnvägg
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone +46 8 59411050, Fax +46 8 59086880
Surface treatment Designed by: Drawn by: Date
TK
The tolerance class in accordance with this Assembly drawing no. Art.no.
part of ISO 2768-1
Scale
Installationsbild mursten
för pool med duk
Drawing number
12
15
F ( 1 : 1 )
14
18
16
7
Alt.
17
6
5
Ritad av Datum Godkänd av Dat
PD 2020-10-23
Artikelnummer
Skala Storlek
1 : 2 A2
Ritningsnummer Revision
M20277 0
Approved by:
2016-12-14
Revised by: Date
Rev.no.
M12651 0
F ( 1 : 1 )
