CA-350 50AP

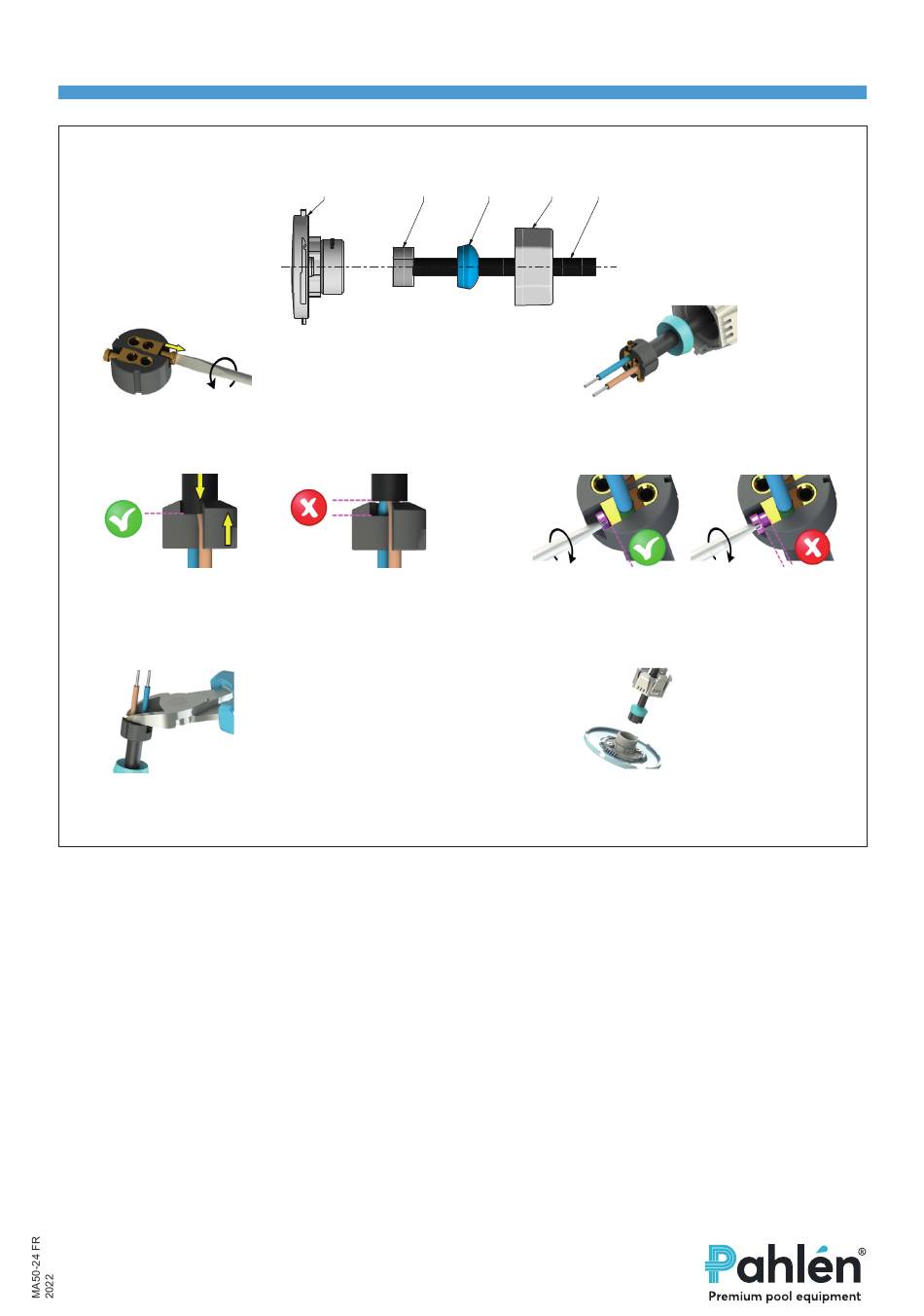

Montage du câble sur le module LED :
Connector installation
1
Connector installation
1
1. Desserrez les vis de la base (B) suffisamment pour que le
trou pour le cordon soit suffisamment découvert pour faire
3
passer les fils.
3
page 6 of 20
4
3. Vérifiez que le manchon de protection du câble descend
jusqu'à la base.
page 6 of 20
Si le câble ne descend pas suffisamment, le joint en silicone risque
de ne pas pouvoir assurer une étanchéité correcte. De l'eau peut
alors s'infiltrer dans le contact du spot.
5
5. Coupez le morceau du fil de guidage qui dépasse
du socle.

Lampes de rechange :

1. L'alimentation doit être coupée.
2. Desserrez la façade existante. Élevez la lampe au-dessus de la surface de l'eau.
3. Débranchez le câble du corps de la lampe.
4. Installez la nouvelle lampe, voir ci-dessus et « Montage » pour chaque type de cadre de piscine.
A B
Connector installation
2
1
2
3
4
page 6 of 20
5
6
page 7 of 20
C D E
2
2. Enfilez le joint (C) sur le câble (E).
Passez le fil du câble à travers la base.
4
4. Resserrez les vis.
5
Vérifiez que les vis sont serrées à fond.
6
6. Alignez la base dans le module LED (A).
Vérifiez que les joints sont bien plaqués.
Serrez l'écrou (D).
37
FRANÇAIS
A Module LED
B Connecteur/Base
C Joint en silicone
D Écrou
E Câble
6
