CA-350 50AP

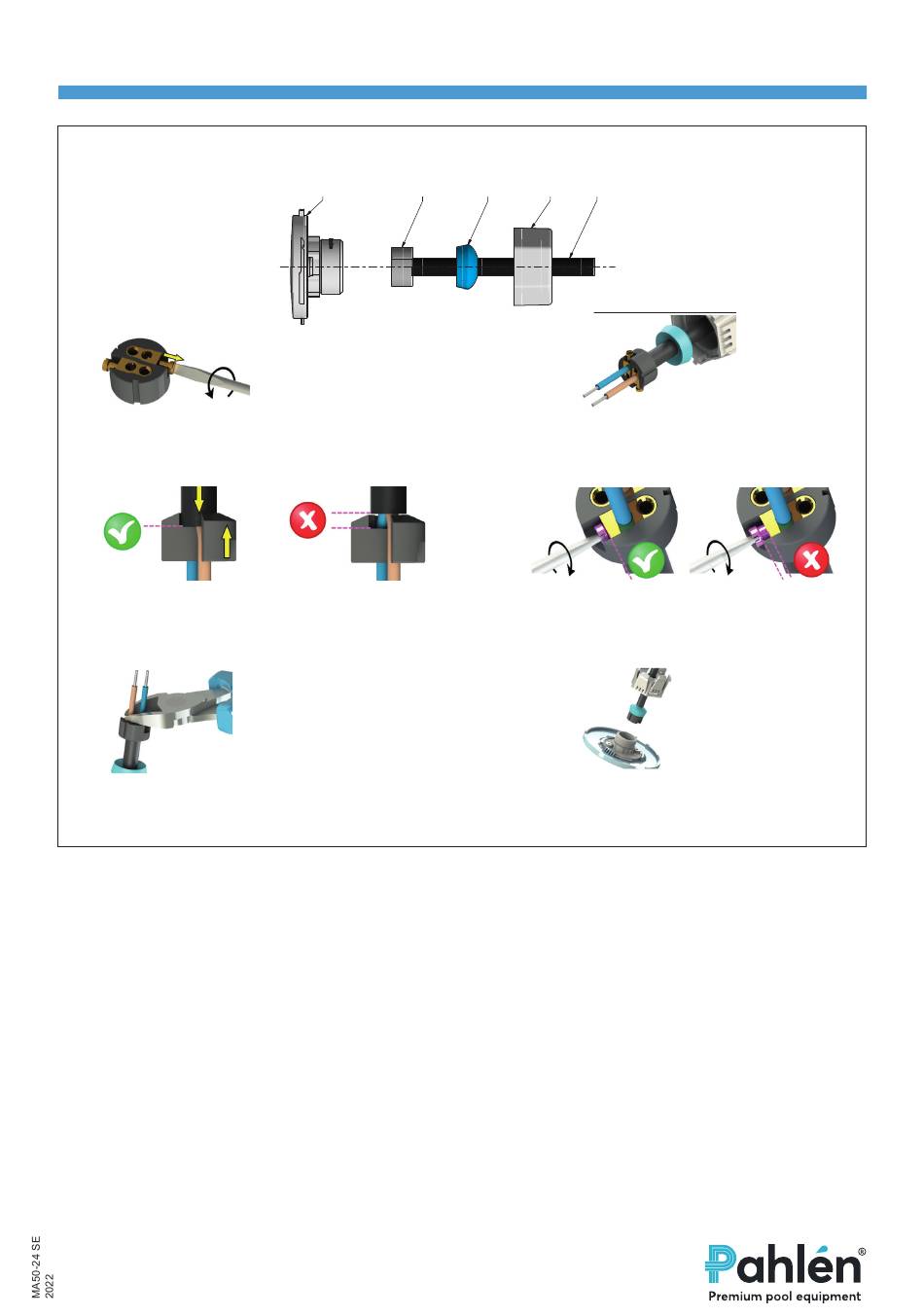

Montera kabeln till LED-modulen så här:
Connector installation
1
Connector installation
1
1. Lossa skruvarna i sockeln (B) så mycket att hålet för sladden
3 blir frilagt tillräckligt mycket för att få i kabelns ledare.
3
4
page 6 of 20
3. Säkerställ att kabelns skyddshölje går ända ned mot sockeln.
page 6 of 20 Om kabeln inte träs ned tillräckligt långt finns det risk att silikonpack-
ningen inte tätar korrekt. Vatten kan då läcka in i lampans kontakt.
5
5. Klipp eller skär av den bit av ledaren som sticker
igenom sockeln.
Utbyteslampor:
1. Strömmen skall vara avstängd.
2. Lossa befintlig front. Lyft upp lampan ovanför vattenytan.
3. Lossa kabeln från lampkroppen.
4. Montera den nya lampan, se ovan samt "Montera så här" för respektive typ av poolstomme.
A B
Connector installation
2
1
2
3
4
page 6 of 20
5
6
page 7 of 20
C D E
2
2. Trä på tätningen (C) på kabeln (E).
Trä kabelns ledare genom sockeln.
4
4. Dra åt skruvarna.
5
Säkerställ att skruvarna bottnar ordentligt.
6
6. Rikta in sockeln i LED-modulen (A).
Säkerställ att tätningen bottnar ordentligt.
Dra åt muttern (D).
5
SVENSKA
A LED-modul
B Kontaktdon/Sockel
C Silikonpackning
D Mutter
E Kabel
