CA-350 50AP
Segue (Per vasca in legno, lamiera o plastica polipropilene - con rivestimento in liner)

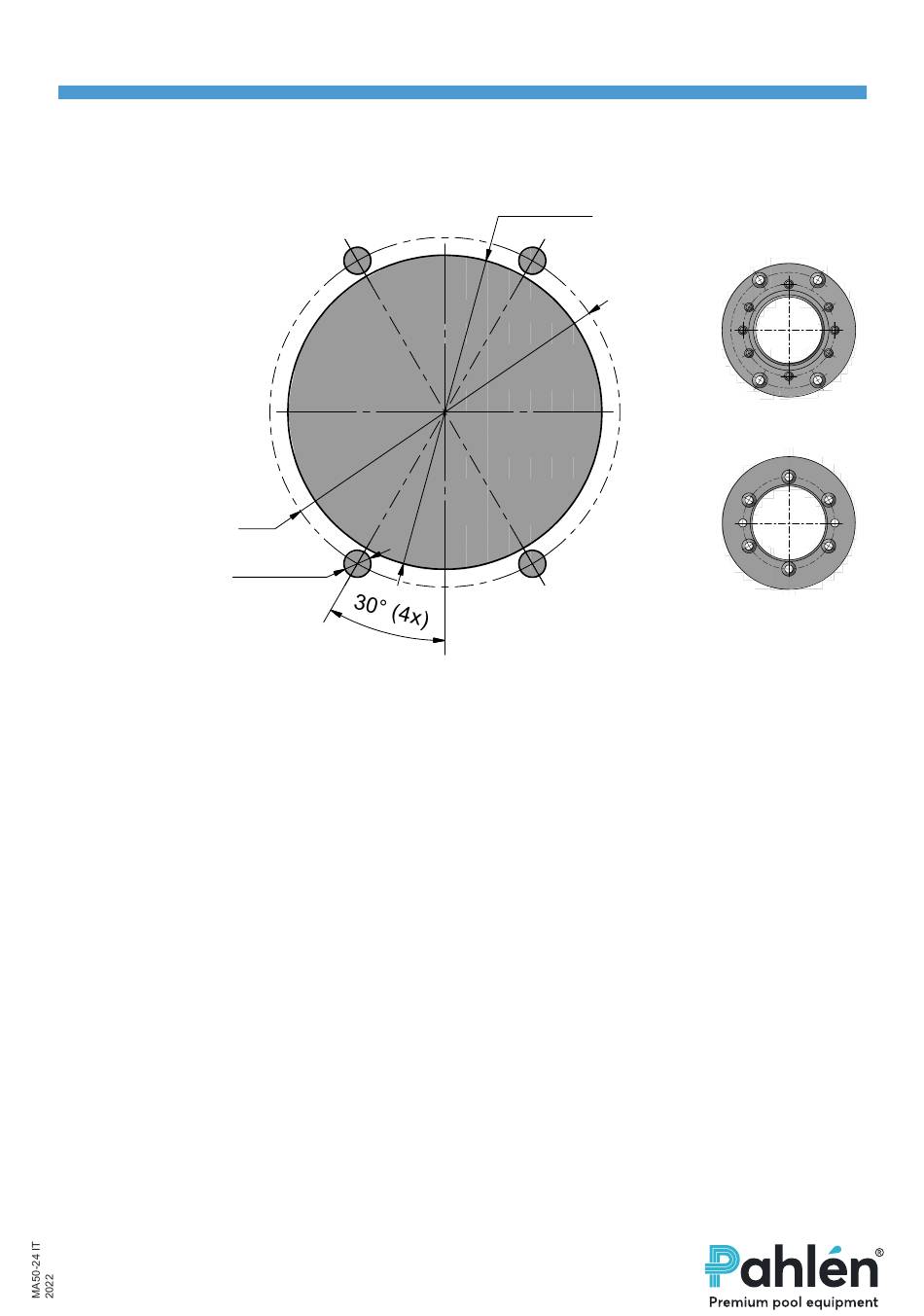

Disegno dimensionale per tracciare i fori nella parete della piscina


Procedura di montaggio:

1. Praticare un foro nella vasca come indicato nel disegno dimensionale.
Si raccomanda di installare la lampada a una profondità di 300–800 mm dal bordo della piscina.
2. Montare il tubo a murare con l'anello di fissaggio in dotazione e la vite dall'interno della piscina (vedere schizzo).
Per evitare fessurazioni della vasca, si raccomanda di fissare il tubo a murare o alleggerirlo di qualsiasi carico.
3. Fissare la guarnizione autoadesiva alla flangia.
4. Montare il tappo sul lato posteriore del tubo a murare. In caso di utilizzo dell'O-ring non è necessaria nessuna tenuta
aggiuntiva.
5. Alternativa 1: Montare il passacavo nel tappo. Utilizzare l'O-ring in dotazione, assicurandosi che sia posizionato corretta-
mente.
In questo caso non è necessaria nessuna tenuta aggiuntiva.
Alternativa 2: Montare la canalina nel tappo. Mettere a tenuta con nastro o corda per filettature.
6. Montare la membrana di rivestimento secondo le istruzioni del fornitore e iniziare a riempire la piscina.
7. Quando l'acqua arriva a circa 5 cm sotto la flangia del tubo a murare, montare la guarnizione e l'anello di tenuta con 6 viti.
8. Tagliare la membrana seguendo il bordo interno dell'anello di tenuta.
9. Infilare il cavo del modulo LED nel pressacavo/nella canalina, quindi farlo uscire sul lato posteriore del tubo a murare.
Lasciare un'eccedenza sufficiente di cavo (max 1 m) sul lato anteriore per sollevare la lampada oltre la superficie dell'acqua.
Questo facilita la sostituzione della lampada o le operazioni per la chiusura invernale.
10. Infilare il manicotto di tenuta sul cavo del modulo LED. Il manicotto di tenuta deve essere centrato sulla gomma del
pressacavo.
Alternativa 1: Fissare il cavo serrando il pressacavo.
Alternativa 2: Montare la canalina nella morsettiera con il pressacavo. Fissare il cavo serrando il pressacavo.
11. Infilare il cavo con il modulo LED nel tubo a murare.
Marine: Attaccare il modulo LED con il distanziale sotto il frontalino. Fissare il frontalino con due viti.
Classic: Attaccare il modulo LED con il frontalino. Fissare il frontalino con due viti.
12. Riempire la piscina fino al livello desiderato.
Inloppsmunstycke / Inlet
Sugmunstycke / Outlet
Spa-belysning / Spa light
78

6 (4x)
UP

70-75
ALTO
NB! Non in scala 1:1
per motivi tecnici di stampa.
55
ITALIANO
ALTO
Flangia
ALTO
Anello di tenuta
M12646-0
