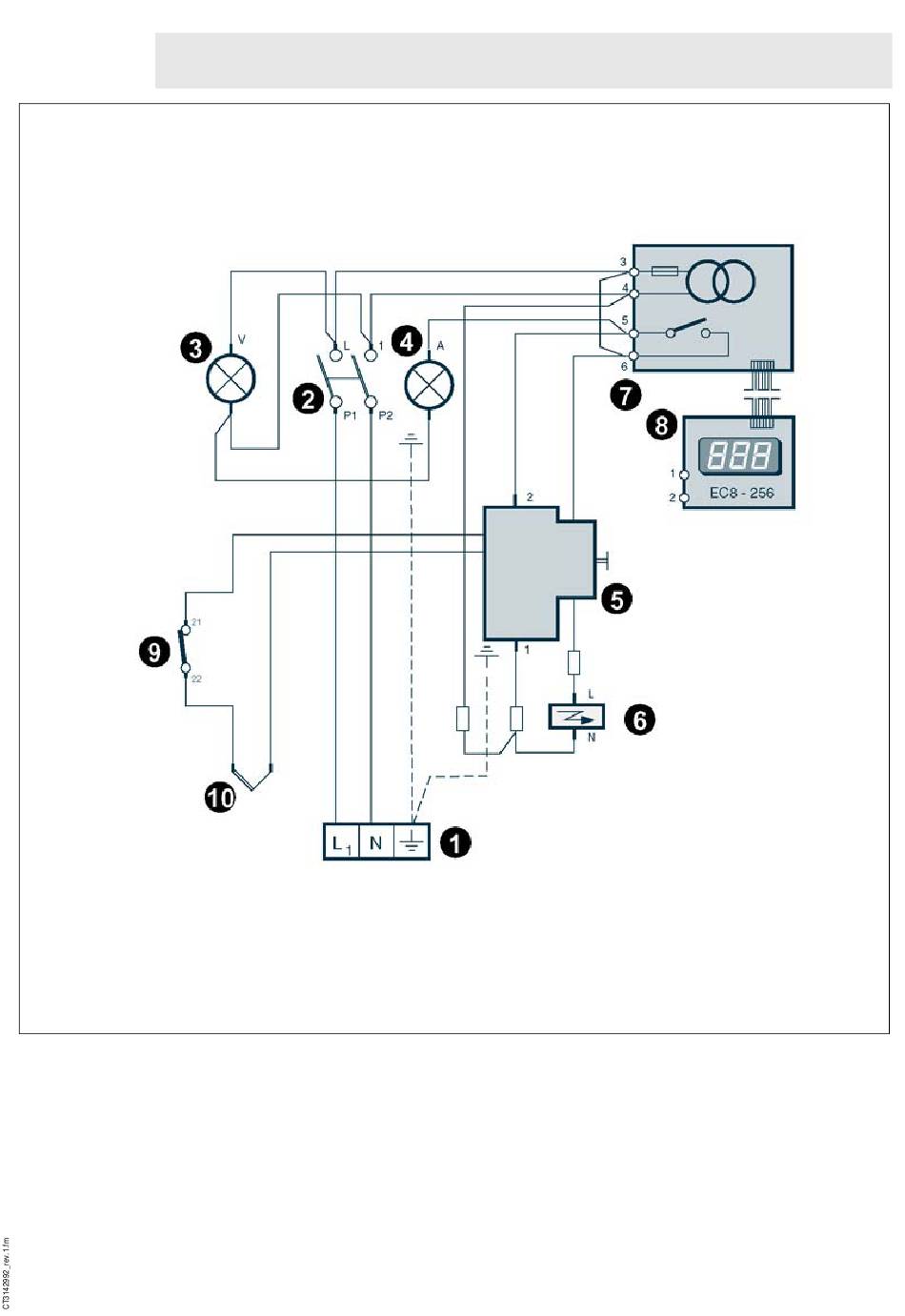

SCHEMA ELETTRICO (0G1FR3GD) - ELECTRIC DIAGRAM (0G1FR3GD) -
SCHALTBILD (0G1FR3GD) - SCHÉMA ÈLECTRIQUE (0G1FR3GD)
ESQUEMA ELÉCTRICO (0G1FR3GD)
1) Morsettiera - Terminal block - Klemmenleiste - Bornier - Regleta
2) Interruttore - Switch - Schalter - Interrupteur - Interruptor
3) Lampada spia di rete - Mains power light - Kontrollleuchte Stromzufuhr -
Voyant de réseau - Lámpara testigo de red
4) Lampada spia temperatura - Temperature light - Temperatur-Kontrollleuchte
- Voyant de la température - Lámpara testigo temperatura
5) Elettrovalvola del gas con contatto di accensione - Gas solenoid valve with
ignition contact - Gas-Magnetventil mit Zündkontakt - Électrovalve du gaz
avec contact d'allumage - Electroválvula del gas con contacto de encendido
6) Accenditore elettronico - Electronic ignition device - Elektronischer
Anzünder - Allumeur électronique - Encendedor electrónico
230V 1N - 50 Hz
220V 1N - 60 Hz
-
III
7) Scheda elettronica di controllo termostatico - Thermostatic control electronic
circuit board - Leiterplatte für Thermostatenkontrolle - Carte électronique de
contrôle thermostatique - Tarjeta electrónica de control termostático
8) Visualizzatore temperatura - Temperature display - Temperaturanzeiger -
Afficheur de la température - Monitor temperatura
9) Termostato d sicurezza - Safety thermostat - Sicherheitsthermostat -
Thermostat de sécurité - Termostato de seguridad
10) Termocoppia - Thermocouple - Thermoelement - Thermocouple - Termopar
-
