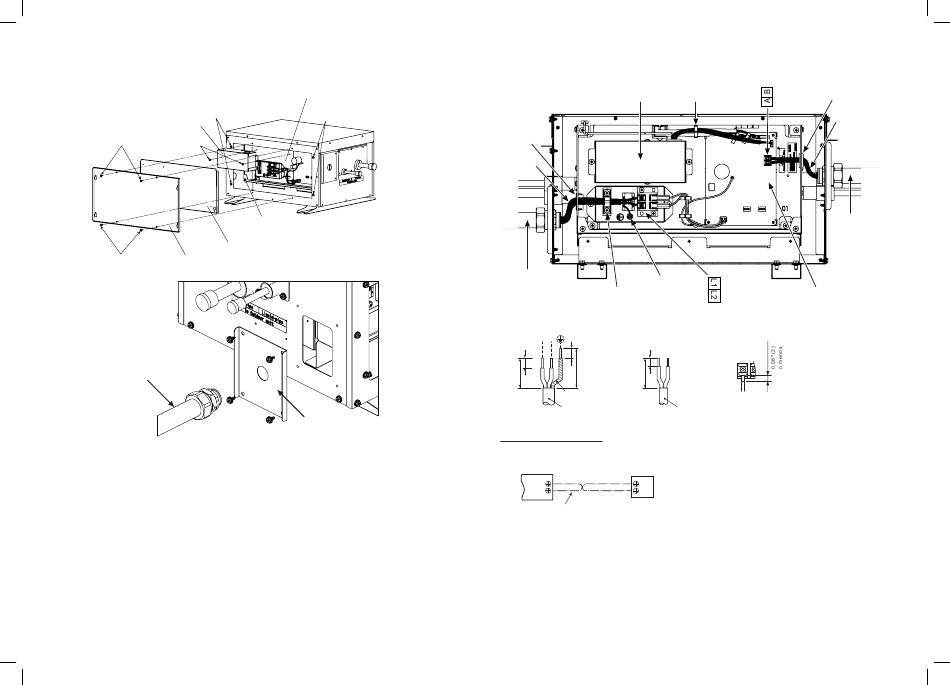

Conectar el cable de alimentación y cables de comunicación
▼
Tornillo
para la cubierta de mantenimiento
(solo aflojar)
Kit de batería
Tornillo Tornillo (Accesorio)
Cubierta de la caja de control eléctrico
Tornillo Cubierta de mantenimiento
Tubería de conducto
Asegúrese de utilizar un conducto eléctrico impermeable (adquirido localmente).
Debe realizarse un tratamiento de impermeabilización.
ES-23
Caja de control eléctrico
Tornillo
para la cubierta de mantenimiento
(solo aflojar)
Tornillo
para la tapa de la caja de control eléctrico
(solo aflojar, dos posiciones a izquierda y derecha)
Placa de fijación
del conducto
Kit de batería
Casquillo
Cable de la
fuente de
alimentación
Tubería de
conducto
Tornillo de tierra
Abrazadera de cable
0,4"
L1 L2
(10)
0,4" 0,2"
(10) (5)
2,0"
1,6" 1,4"
(50)
(40) (35)
Toma de tierra
Conductores de
Cables de comunicación
alimentación
Cable de comunicación
Bloque terminal para el
cableado del control remoto
de la unidad interior
A
A
B
B
Cables de comunicación
(adquirido localmente)
36
Bloque de terminales
Sujételo a la
de cable de Casquillo
abrazadera del cable.
comunicación
Tubería de
Bloque de terminales
Placa del circuito
de fuente de
alimentación
Unidad : in (mm)
Ver la imagen a la
izquierda para conectar
los cables al terminal.
Cables de comunicación
Terminal de la caja de válvula de
cierre en la placa de circuito impreso
Cables de
comunicación
conducto
ES-24
