Apertura completa de las válvulas de la unidad exterior
■
Comprobación de escapes de gas
■
Verifique con un detector de fugas o agua jabonosa si hay fugas de gas en la sección del tubo de conexión.
REQUISITOS
Utilice un detector de escapes exclusivo para el refrigerante R454B.

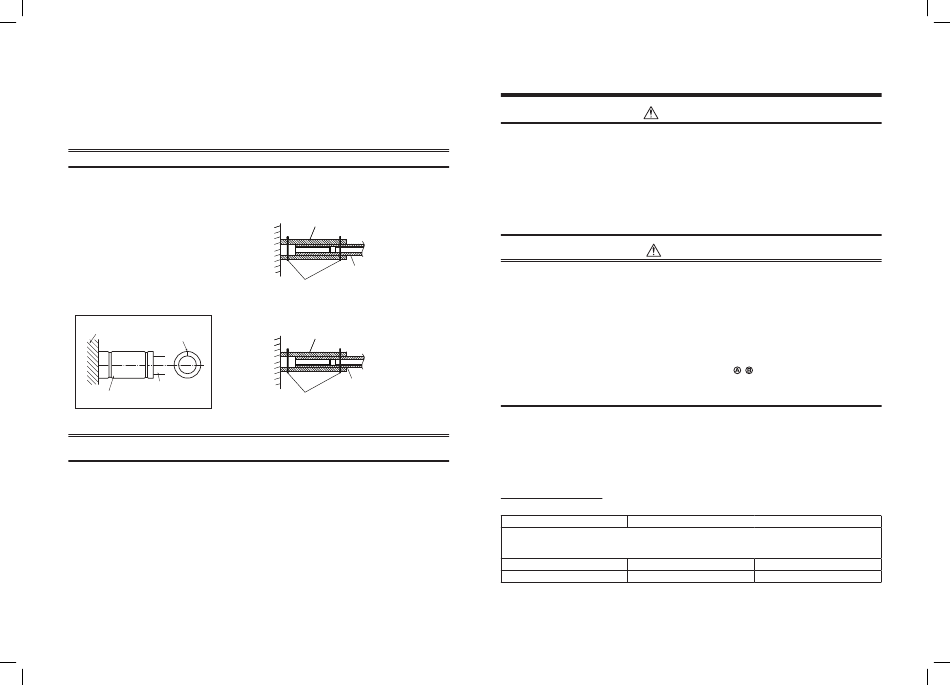

Proceso de aislamiento térmico
■
Llevar a cabo aislamiento térmico para cada tubería
por separado.
Durante la refrigeración, baja la temperatura de los
laterales de líquidos y de gases.
Por ello, ejecute el proceso de aislamiento lo
suficiente para evitar condensaciones.
• Para el aislamiento térmico del tubo en el lateral del
gas, asegúrese de utilizar un aislamiento resistente
a una temperatura de 248°F (120°C) o más.
• Utilizando el tubo de aislamiento térmico adquirido
localmente, realice el proceso de aislamiento
térmico de forma segura para el tubo conectando
parte de la caja de válvula de cierre sin holgura.
CAJA de la válvula La hendidura
debe estar en la
de cierre
parte superior.
Aislante térmico
Tubo de aislamiento
térmico
REQUISITOS
Aplique el aislamiento térmico a la sección de conexión de la tubería de la unidad de válvula de cierre de forma
segura hasta la raíz sin exponer la tubería. (Si el tubo queda expuesto al exterior, se originarán fugas de agua.)
ES-19
• Lado de la unidad interior
Tubo de aislamiento térmico
(adquirido localmente)
Tubo de aislamiento térmico
(adquirido localmente)
Banda de doblaje
(adquirido localmente)
• Lado de la unidad exterior
Tubo de aislamiento térmico
(adquirido localmente)
Tubo de aislamiento térmico
(adquirido localmente)
Banda de doblaje
(adquirido localmente)
6
CONEXIONES ELÉCTRICAS
PELIGRO DE DESCARGA ELÉCTRICA
• El aparato debe instalarse de acuerdo con NEC y los códigos locales .
La falta de capacidad del circuito de alimentación o una instalación incompleta pueden provocar una descarga
eléctrica o un incendio.
• Conecte el cable de tierra . (trabajo de conexión a tierra)
Una conexión a tierra incompleta causa una descarga eléctrica. No conecte los cables de tierra a las tuberías
de gas, tuberías de agua, pararrayos o cables de tierra para cables telefónicos.
• Apague el interruptor o disyuntor de alimentación principal antes de realizar cualquier trabajo eléctrico
(realizar instalación, servicio o mantenimiento) .
Asegúrese de que todos los interruptores de alimentación están apagados. De lo contrario, podría producirse
una descarga eléctrica.
• Todos los valores de aislamiento del cableado de campo deben cumplir con los NEC y los códigos locales.
• No suministre energía a la válvula de cierre y a las unidades interiores hasta que haya terminado la aspiración
de las tuberías de refrigerante.
• Asegúrese de utilizar un conducto eléctrico impermeable (adquirido localmente).
• Si el cableado se realiza de forma incorrecta o incompleta, pueden producirse incendios o humo en la
instalación eléctrica.
• Utilice las pinzas para cable que se incluyen con el producto.
• No dañe ni rasque el núcleo conductor y el aislante interior de los cables de alimentación y comunicación al
pelarlos.
• Utilice el cable de alimentación y comunicación de grosor especificado, tipo y dispositivos de protección
requeridos.
• No conecte la alimentación de 208/230 V a los bloques terminales ( ,
(De lo contrario, el sistema fallará.)
• Realice el cableado eléctrico para que no entre en contacto con la parte de alta temperatura de la tubería.
La capa puede fundirse como resultado de un accidente.
Especificaciones del cable de alimentación y de los cables de
■
comunicación
Los cables de alimentación y de comunicación se obtienen localmente.
Para las especificaciones de alimentación de energía, siga la siguiente tabla. Si la capacidad es pequeña, es
peligroso debido al sobrecalentamiento o puede causarse agotamiento. Para el diagrama de cableado del
sistema, siga el Manual de instalación adjunto a la unidad exterior.
Fuente de alimentación
• Especificaciones del cable de alimentación eléctrica: cable de 3-core AWG12.
Fuente de alimentación
La clasificación del interruptor/disyuntor de la fuente de alimentación o el cableado de la fuente de alimentación/
fusible para las unidades con válvula de cierre se debe seleccionar en función de los valores de corriente total
acumulados de las unidades con válvula de cierre.
Voltage range
Cableado de alimentación eléctrica
34
ADVERTENCIA
PRECAUCIÓN
) para el cableado de comunicación.
208/230 V-1-60Hz
Min.: 187 V Max.: 253 V
Inferior a 164 ft (50 m) AWG12
ES-20
