Ouvrez entièrement les vannes du circuit extérieur
■
Détection de fuites de gaz
■
Vérifier à l'aide d'un détecteur de fuite ou d'eau savonneuse la présence ou non d'une fuite de gaz provenant de
la partie de raccordement du tuyau.
EXIGENCE
Utilisez un détecteur de fuites fabriqué exclusivement pour le réfrigérant R454B.

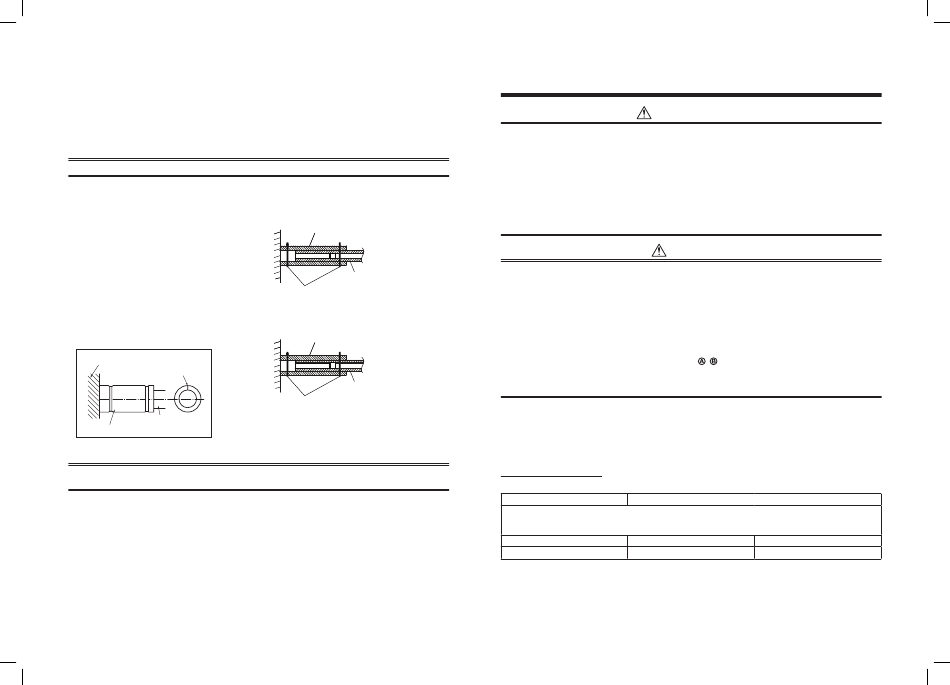

Processus d'isolation thermique
■
Réaliser l'isolation de chaleur séparément pour
chaque tuyau.
Dans la période de refroidissement, la température
du côté gazeux et du côté Dans la période de
refroidissement, la liquide se rabaisse.
Par conséquent, effectuez le processus d'isolation
thermique de façon suffisamment efficace pour éviter
la condensation.
• En matière d'isolation de tubes du côté gazeux,
veillez à utiliser un matériau résistant à une
température de 248°F (120°C) ou plus.
• En utilisant le tuyau d'isolation thermique fourni
localement, effectuez un processus d'isolation
thermique en toute sécurité pour la partie de
connexion du tuyau de la vanne d'arrêt.
La fente doit
BOÎTIER de vanne d'arrêt
être sur la face
supérieure.
Isolant thermique
Conduite calorifuge
EXIGENCE
Appliquez fermement l'isolation thermique sur la section de raccordement du tuyau de l'unité de la vanne d'arrêt
jusqu'à la racine, sans exposer le tuyau. (Si le tube est exposé à l'air libre, cela cause des fuites d'eau.)
FR-19
• Côté de l'unité intérieure
Conduite calorifuge
(acheté localement)
Conduite calorifuge
(acheté localement)
Bande de liaison
(acheté localement)
• Côté de l'unité extérieure
Conduite calorifuge
(acheté localement)
Conduite calorifuge
(acheté localement)
Bande de liaison
(acheté localement)
6
RACCORDEMENT ÉLECTRIQUE
RISQUE DE CHOC ÉLECTRIQUE
• L' appareil doit être installé conformément aux normes NEC ainsi qu'aux normes locales .
Un manque de capacité du circuit électrique ou une installation incomplète peut entraîner un choc électrique ou
un incendie.
• Connectez le fil de terre. (travail de mise à la terre)
Une mise à la terre incomplète peut entraîner un choc électrique. Ne pas connecter les fils de terre à des
conduits de gaz, des tuyaux d'eau, des paratonnerres ou des fils de mise à la terre de câbles téléphoniques.
• Coupez l'interrupteur ou le disjoncteur de l'alimentation principale avant de procéder à tout travail
électrique (installation, maintenance ou entretien) .
Assurez-vous que tous les interrupteurs sont éteints. Le non-respect de cette consigne peut entraîner un choc
électrique.
• Tous les niveaux d'isolation du câblage doivent être conformes aux normes NEC et aux normes locales.
• Ne pas alimenter la vanne d'arrêt et les unités intérieures tant que l'aspiration des tuyaux de réfrigérant n'est
pas terminée.
• Assurez-vous d'utiliser un conduit électrique étanche (acheté localement).
• Tout raccordement incorrect/incomplet risque de provoquer un incendie ou de la fumée.
• Utilisez les serre-fils fournis avec le produit.
• Ne pas endommager ou rayer le noyau conducteur et l'isolant interne des câbles électriques et de
communication lors du délourage.
• Utilisez le cordon d'alimentation et le câble de communication à l'épaisseur spécifiée, au type et aux dispositifs
de protection nécessaires.
• Ne pas connecter l'alimentation 208/230 V aux borniers ( ,
cas contraire, le système échouera.)
• Effectuez le câblage électrique, de sorte qu'il n'entre pas en contact avec la partie à haute température du tuyau
Le revêtement peut fondre et provoquer un accident.
Spécifications relatives au câblage d'alimentation et de communication
■
Vous devez vous procurer localement les câbles de communication et d'alimentation.
Pour les spécifi cations d'alimentation, suivez le tableau ci-dessous. Si la capacité est faible, c'est dangereux,
la surchauffe ou l'épuisement peut être causé. Pour le schéma de câblage du système, suivez le Manuel
d'Installation joint à l'unité extérieure.
Alimentation électrique
• Caractéristiques du câble d'alimentation électrique : Câble 3 âmes AWG12.
Alimentation électrique
L'interrupteur/le disjoncteur ou le câblage/le fusible de l'alimentation électrique pour les unités de la vanne
d'arrêt doivent être sélectionnés sur la base des valeurs totales du courant accumulé par les unités de de la
vanne d'arrêt.
Voltage range
Câblage d'alimentation électrique
22
AVERTISSEMENT
ATTENTION
) pour le câblage de communication. (Dans le
208/230 V-1-60Hz
Min.: 187 V Max.: 253 V
Moins de 164 ft (50 m) AWG12
FR-20
