TUYAUTERIE DE RÉFRIGÉRANT
AVERTISSEMENT
S'il y a eu des fuites de réfrigérant durant l'installation, aérez immédiatement la pièce .
Si le gaz réfrigérant est entré en contact avec du feu, un gaz nocif peut avoir été engendré.
Une fois l'installation terminée, vérifiez que le gaz réfrigérant ne fuit pas.
Si du gaz réfrigérant fuit dans la pièce et s'écoule près d'une source de chaleur, tel qu'un appareil de chauffage,
une cuisinière ou tout appareil chauffant, un gaz nocif peut être engendré.
Longueur de tube autorisée et différence de hauteur autorisée
■
Pour les dimensions de la tuyauterie, suivez le Manuel d'Installation joint à l'unité extérieure.
EXIGENCE
• Lorsque le tube de réfrigérant est long, placez les supports de fixation du tube à des intervalles de 8,2 à 9,8 ft
(2.5 à 3 m).
Si le tube n'est pas fixé, du bruit peut être généré.
• Ne pliez jamais les tuyaux qui dépassent de l'unité.
La tuyauterie de raccordement doit être soigneusement soutenue, car l'absence de soutien pourrait entraîner
des ruptures dans l'unité.
Taille du tuyau de raccordement du boîtier de vanne d'arrêt (par défaut)
■
Matériau: Tuyau sans soudure à désoxydation au phosphore.
Côté de l'unité extérieure
(En amont)
RBM–***
Tuyau de gaz Tuyau de liquide
SVB0611HUPEUL Ø5/8" (Ø15,9) Ø3/8" (Ø9,5)
Épaisseur minimale de la paroi pour l'application du R454B.
Souple Demi-dur ou dur
in
OK OK 3/8"
OK OK 5/8"
FR-17
Unité : in (mm)
Côté de l'unité intérieure
(En aval)
Tuyau de gaz Tuyau de liquide
Ø5/8" (Ø15,9) Ø3/8" (Ø9,5)
OD Épaisseur minimale de la paroi
mm in mm
9,52 0,031" 0,8
15,88 0,039" 1,0
21

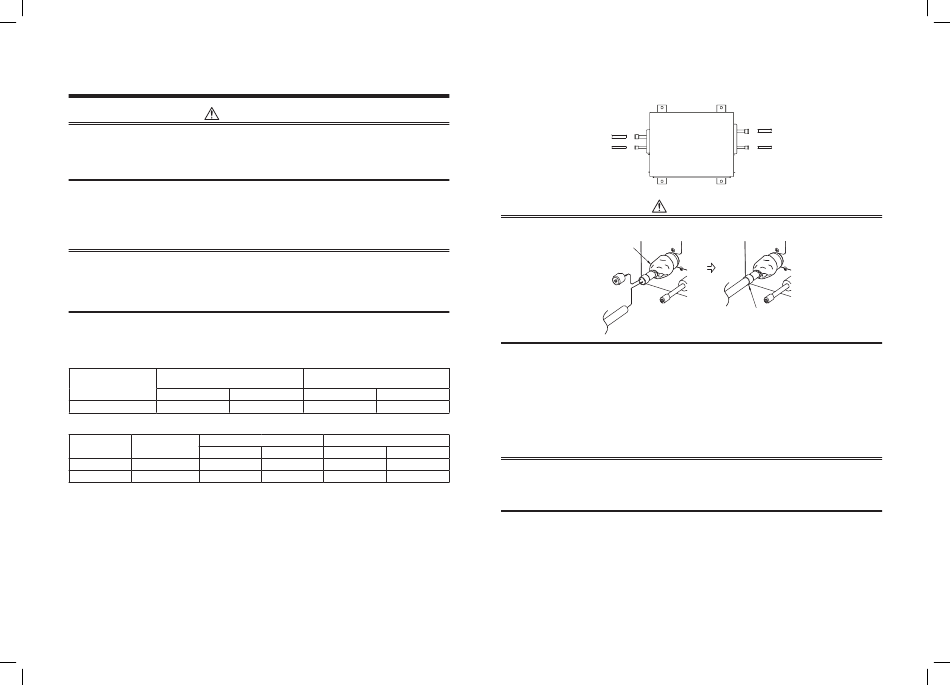

Processus de raccordement de tuyaux
■
• Branchez les tuyaux.
Tuyau de gaz
Tuyau de liquide
* Veiller à envelopper le tuyau dans un chiffon humide avant d'appliquer la brasure.
Chiffon humide
Ôter le bouchon.
Engager le tuyau de raccordement.
• Pour braser les tuyaux de réfrigérant, travaillez sous atmosphère d'azote afin d'éviter l'oxydation intérieure
des conduites, faute de quoi un colmatage est possible en raison de la formation de dépôts d'oxyde.
* Enlevez tout flux après brasage.
Test d'étanchéité/Purge de l'air, etc .
■
Pour les tests d'étanchéité, la purge d'air, l'ajout de réfrigérant et la vérification des fuites de gaz, suivez les.
consignes du Manuel d'installation fixé à l'unité extérieure.
EXIGENCE
Veillez à utiliser des outils, tels que le fiexible de charge, exclusivement pour le R454B ou R410A.
Ne mettez pas l'alimentation en route tant que les tests d'étanchéité et l'aspiration ne sont pas terminés.
(En cas de coupure d'alimentation après la mise en marche, la vanne d'arrêt se verrouille automatiquement en
position fermée. En cas de blocage, déverrouillez-la en suivant les instructions du manuel de l'unité extérieure,
puis réalisez le vide dans la tuyauterie.)
Tuyau de gaz
Tuyau de liquide
ATTENTION
Appliquer la brasure sur
toute la circonférence.
FR-18
