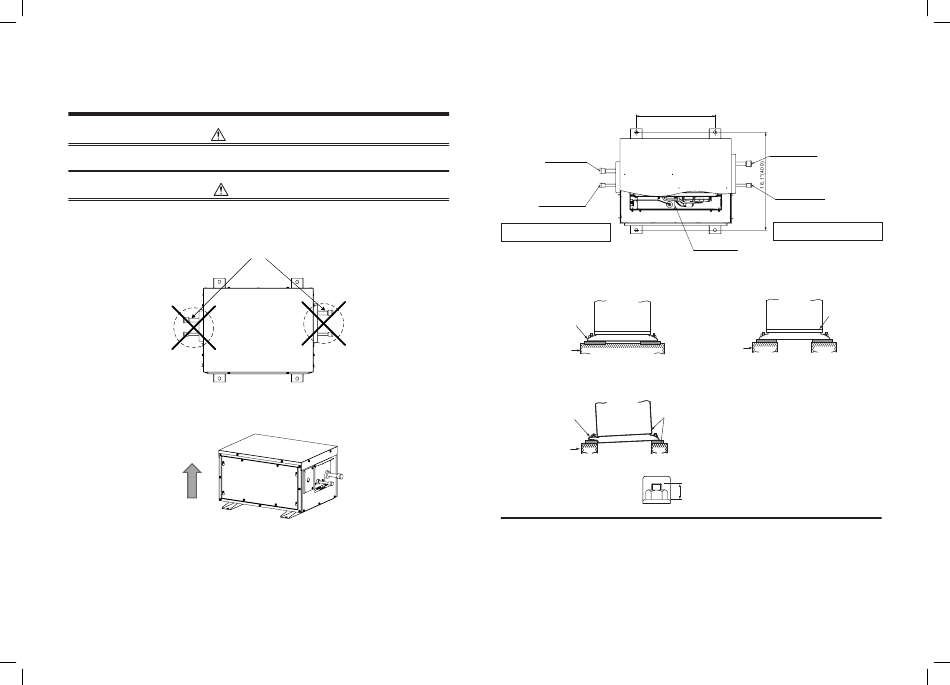

INSTALACIÓN DE LA CAJA DE
VÁLVULA DE CIERRE
ADVERTENCIA
Instale la unidad en una ubicación que pueda soportar el peso de la unidad .
Una estabilidad insuficiente puede provocar la caída de la unidad, con el consiguiente riesgo de lesiones.
PRECAUCIÓN
• Lleve a cabo la instalación siguiendo los procedimientos descritos a continuación para que no se desestabilice
ante ráfagas de viento, terremotos, etc.
• De no llevarse a cabo la instalación tal y como se indica, la unidad podría volcarse y provocar un accidente.
• Para mover la unidad, no la sujete solo por la tubería de refrigerante .
No levantar por las tuberías
• No instale la unidad en una dirección distinta a la especificada.
Esto puede causar un mal funcionamiento.
Dirección de instalación
Parte
superior
ES-13
31
• Asegúrese de comprobar la resistencia y nivelación de la base antes de la instalación.
• De acuerdo con el siguiente diagrama de la base, fije firmemente la base con los pernos de anclaje. (Perno de
anclaje, tuerca: M10 x 4 pares)
Tubería de gas
Tubería de líquido
Lado de la unidad exterior del puerto de
conexión de la tubería de refrigerante
• Lors de l'installation de la fondation, veillez à ce qu'elle soit soutenue jusqu'au bas de l'appareil, comme le
montre la figure ci-dessous.
Correcto
Pata de montaje
Cimentación
Incorrecto
Si solo se apoya el extremo
de la pata de montaje,
podría deformarse.
Cimentación
Ajuste el margen externo del perno de anclaje a menos de 0,6" (15 mm).
13"(330)
Tubería de gas
Tubería de líquido
Lado de la unidad interior del puerto de
conexión de la tubería de refrigerante
CAJA de control
Correcto
Placa inferior
de la unidad
Cimentación
Apoye la superficie inferior de la
pata de fijación con la que está
en contacto la placa inferior de la
unidad, justo debajo de ella.
No apoye la unidad solo
con la pata de fijación.
0,6" (15 mm) o menos
