CONDUCTO REFRIGERANTE

ADVERTENCIA
Si ha habido un escape de gas durante el proceso de instalación, ventile inmediatamente la habitación .
Si el gas refrigerante que ha escapado entra en contacto con el fuego, puede convertirse en nocivo.
Tras el proceso de instalación, asegúrese de que no hay un escape de gas refrigerante .
Si hay un escape de gas refrigerante en la habitación y éste se encuentra cercano a una fuente de fuego, como
un calefactor por aire, una cocina o una estufa puede convertirse en nocivo.
Longitud de tubo y diferencia de altura permitidas
■
Para las dimensiones de las tuberías, siga el Manual de Instalación incluido con la unidad exterior.
REQUISITOS
• Cuando el tubo de refrigerante sea largo, coloque las abrazaderas de apoyo fijando el tubo en intervalos de
8,2 a 9,8 ft (2.5 a 3 m).
Si el tubo no está bien fijado puede provocar ruido.
• Nunca doble los tubos que salen de la unidad.
Los tubos de conexión deben estar fijados, ya que de lo contrario podrían romperse los tubos de la unidad..
Tamaño de la tubería de conexión de la caja de la válvula de cierre
■
(por defecto)
Material: Tubería sin soldadura para la desoxidación del fósforo.
Lado de la unidad exterior
(Ascendente)
RBM–***
Tubería de gas Tubería de líquido
SVB0611HUPEUL Ø5/8" (Ø15,9) Ø3/8" (Ø9,5)
Espesor mínimo de pared para aplicación de R454B.
Suave Semiduro o duro
in
OK OK 3/8"
OK OK 5/8"
ES-17
Unidad : in (mm)
Lado de la unidad interior
(Descendente)
Tubería de gas Tubería de líquido
Ø5/8" (Ø15,9) Ø3/8" (Ø9,5)
OD Espesor mínimo de pared
mm in mm
9,52 0,031" 0,8
15,88 0,039" 1,0
33

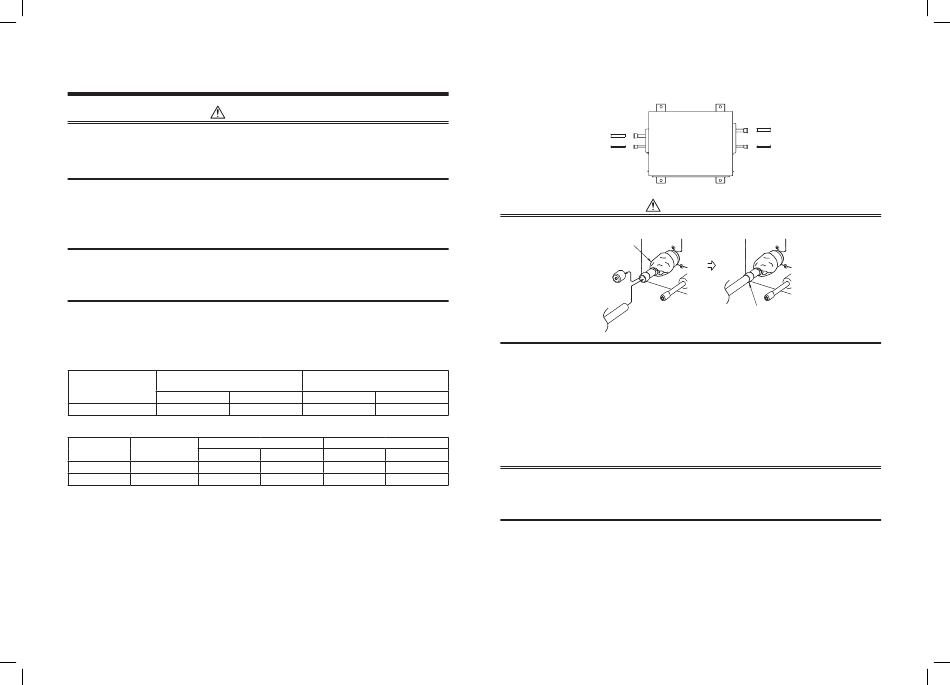

Proceso de conexión de tubería
■
• Conecte las tuberías.
Tubería de gas
Tubería de líquido
* Asegúrese de envolver el tubo con un paño húmedo en la aplicación de soldadura.
Paño húmedo
Quite la tapa.
Introducir el tubo de conexión.
• En los trabajos de soldadura con cobre de los tubos de refrigerante, asegúrese de utilizar gas nitrógeno para
evitar la oxidación en el interior de los tubos; de lo contrario el ciclo de refrigeración podría obstruirse debido a
los residuos de la oxidación.
* Retirar todo el fundente después de soldar con cobre .
Prueba de tensión de aire/purga de aire, etc .
■
Para la prueba de tensión de aire, la purga de aire, la adición de refrigerante y la comprobación de escapes de
gas, siga las instrucciones que aparecen en el Manual de instalación que acompaña a la unidad exterior.
REQUISITOS
Asegúrese de utilizar herramientas como el desagüe de carga, exclusivas para el refrigerante R454B o R410A.
No encienda el aparato hasta completar las pruebas de tensión de aire y de vaciado.
(Si lo apaga después de encenderlo, la válvula de cierre se bloqueará automáticamente en la posición
completamente cerrada. Si esta bloqueada, libere el bloqueo de acuerdo al manual de instrucciones de la unidad
exterior y genere un vacío en la tubería).
Tubería de gas
Tubería de líquido
PRECAUCIÓN
Aplique la soldadura a la
circunferencia completa.
ES-18
