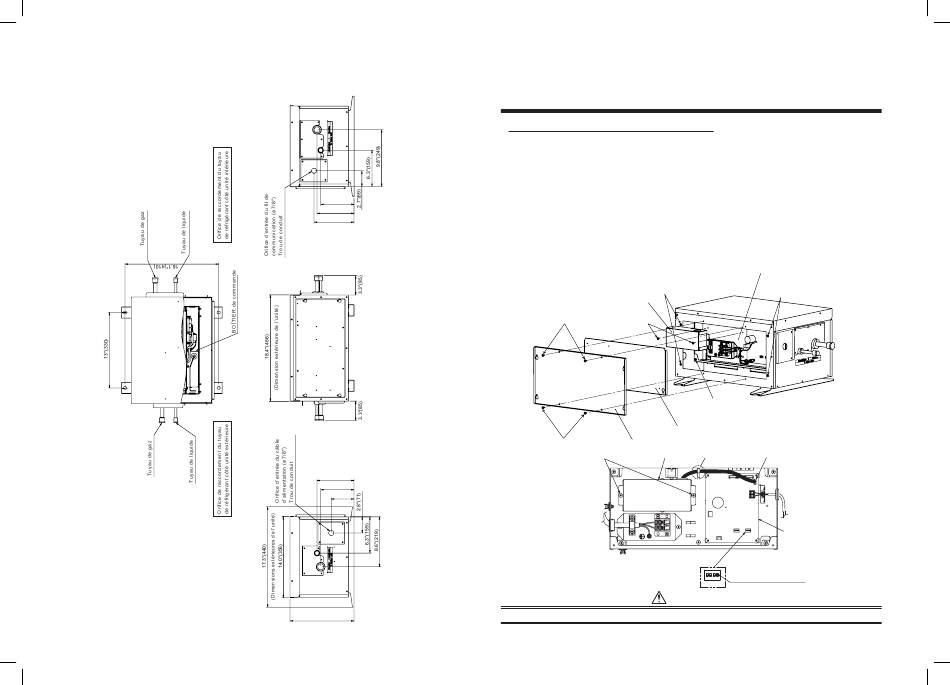

Vue externe

■
FR-15
Unité : in (mm)
5.7"(146)
6.4"(162)
6.9"(175)
6.4"(162)
5.7"(146)
3.9"(100)
11"(280)
20
4
Installation du kit de batterie
( TCB-BT1UPUL )
• Veillez à utiliser le kit de batterie TCB-BT1UPUL (vendu séparément).
• Ne branchez rien d'autre que le kit de batterie TOSHIBA CARRIER.
• Ce kit comprend une batterie nickel-métal-hydrure (NiMH). Pour votre sécurité, veuillez lire attentivement le
manuel d'instructions du kit de batterie et le manipuler avec soin.
• Lors de l'entretien, ne touchez pas ce kit pendant au moins une minute après avoir débranché
l'alimentation électrique.
1. Retirez les quatre vis au centre du couvercle de maintenance, puis desserrez les quatre vis de chaque côté
pour retirer le couvercle de maintenance.
2. Desserrez les vis de montage du couvercle (2 positions) du boîtier de commande électrique, puis retirez le
couvercle.
3. Installez le kit de batterie avec les deux vis (accessoire du kit de batteries) selon l'orientation indiquée sur la figure.
Lors de l'installation du kit de batterie, veillez à ce que celui-ci n'entre pas en contact avec le circuit imprimé de
la vanne d'arrêt et ne pincez pas les fils avec le kit de batterie.
4. Connectez le connecteur du kit de batterie à CN521 (ROUGE) sur la carte P.C. de l'unité de la vanne
d'arrêt, qui est située sur le côté droit lorsqu'on regarde depuis le kit de batterie.
5. Activez le commutateur DIP n° 4 de SW03 sur la carte P.C. où le connecteur est connecté.
Vis
du couvercle de maintenance
(à desserrer seulement)
Kit de batterie
Vis Vis (Accessoire)
Couvercle du boîtier de commande électrique
Vis Couvercle de maintenance
Vis (Accessoire du kit de batterie) Kit de batterie
ATTENTION
Ne tirez pas le câble trop fort. Le connecteur à l'intérieur du kit de batterie peut se détacher.
Boîtier de commande électrique
Vis
du couvercle de maintenance
(à desserrer seulement)
Vis
du couvercle du boîtier de commande électrique
(à dévisser uniquement, deux endroits à gauche
et à droite)
Fixez-le à la pince à fil Connecter à CN521
Carte P.C.
Mettez uniquement le commutateur
ON
DIP n° 4 de SW03 sur ACTIVER.
1 2 3 4
SW03
