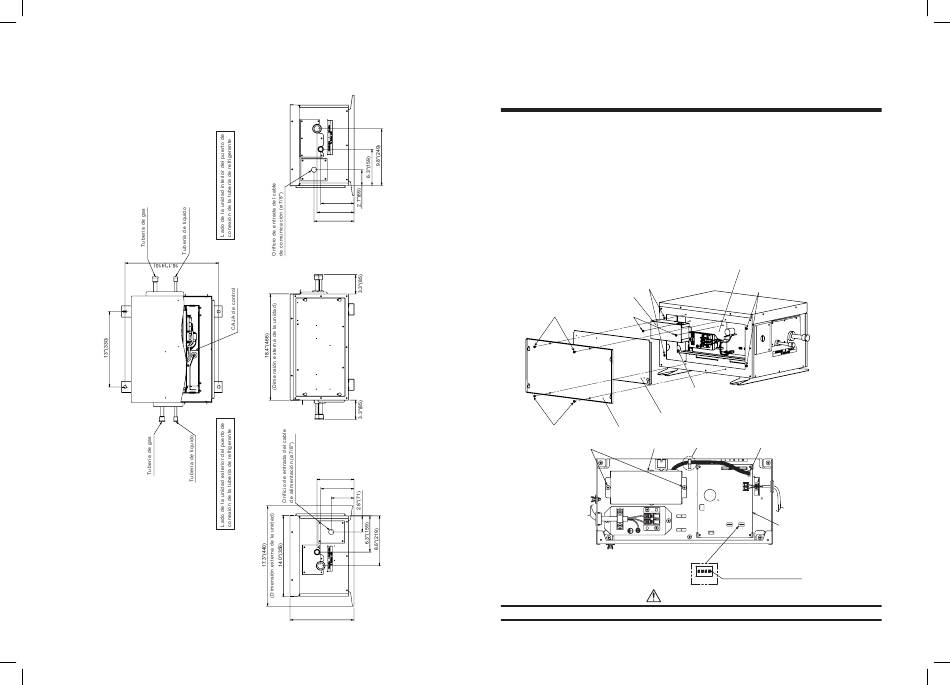

Vista externa

■
ES-15
Unidad : in (mm)
5.7"(146)
6.4"(162)
6.9"(175)
6.4"(162)
5.7"(146)
3.9"(100)
11"(280)
32
4
Instalación del kit de batería
( TCB-BT1UPUL )
• Asegúrese de usar con el kit de batería TCB-BT1UPUL (se vende por separado).
• No conecte nada excepto el kit de batería TOSHIBA CARRIER.
• Este kit incluye una batería de hidruro de níquel metálico (NiMH). Por seguridad, lea detenidamente el
manual de instrucciones del kit de batería y manipúlelo con cuidado.
• No toque este kit durante al menos 1 minuto tras desconectar la fuente de alimentación durante el servicio.
1. Retire los cuatro tornillos del centro de la cubierta de mantenimiento y, a continuación, afloje los cuatro tornillos
de cada lado para retirar la cubierta de mantenimiento.
2. Afloje los tornillos de montaje de la tapa (2 posiciones) de la caja de controles eléctricos y, a continuación, retire
la tapa.
3. Instale el kit de batería con los dos tornillos (accesorio del kit de batería) en la orientación que se muestra en la figura.
Al instalar el kit de batería, tenga cuidado de no dejar que el kit de batería entre en contacto con el tablero P.C.
de la unidad de válvula de cierre y no pille los cables con el kit de batería.
4. Conecte el conector del kit de batería al CN521 (ROJO) en el panel del P.C. de la unidad de válvula de
cierre, que se encuentra a la derecha visto desde el kit de batería.
5. Encienda el interruptor DIP No.4 de SW03 en el panel del P.C. donde se conecta el conector.
Tornillo
para la cubierta de mantenimiento
(solo aflojar)
Kit de batería
Tornillo Tornillo (Accesorio)
Cubierta de la caja de control eléctrico
Tornillo Cubierta de mantenimiento
Tornillo (Accesorio del kit de batería) Kit de batería
PRECAUCIÓN
No tire del cable con excesiva fuerza. El conector del interior del kit de la batería podría desprenderse.
Caja de control eléctrico
Tornillo
para la cubierta de mantenimiento
(solo aflojar)
Tornillo
para la tapa de la caja de control eléctrico
(solo aflojar, dos posiciones a izquierda y derecha)
Abrazadera a la
abrazadera de alambre Conectar a CN521
Placa del circuito
Cambie solo el interruptor DIP n.º 4 de
ON
SW03 a ON.
1 2 3 4
SW03
