3

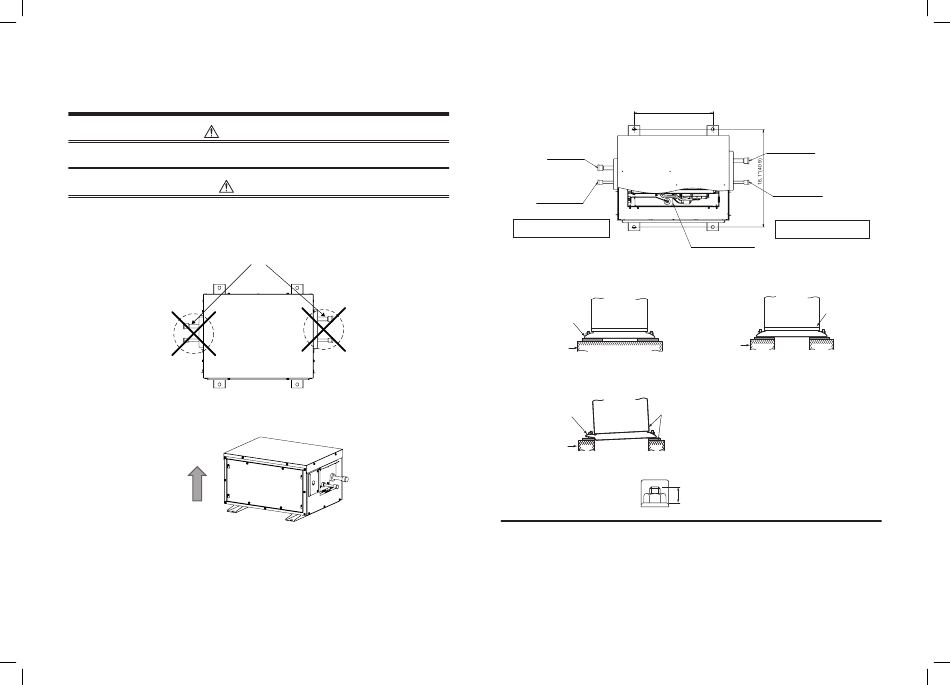

INSTALLATION DU BLOC DE VANNE
D'ARRÊT
AVERTISSEMENT
Installez l'appareil dans un endroit capable de supporter son poids.
Une solidité insuffisante pourrait entraîner la chute de l'appareil, entraînant des risques de blessures.
ATTENTION
• Réalisez les travaux d'installation en suivant la procédure prescrite, en prenant toutes les mesures nécessaires
pour protéger l'unité contre les vibrations causées par des vents violents, des séismes, et autres perturbations.
• Le non-respect des consignes d'installation peut entraîner le basculement de l'unité, pouvant ainsi provoquer un
accident.
• Lors du déplacement de l'appareil, ne le tenez pas uniquement par le tuyau de réfrigérant.
Ne soulevez pas l'appareil par les tuyaux
• N'installez pas l'appareil dans un sens autre que celui spécifié.
Cela pourrait causer un dysfonctionnement.
Sens d'installation
Côté supérieur
FR-13
19
• Veillez à vérifier la solidité et la planéité des fondations avant l'installation.
• Conformément au schéma suivant, fixez solidement la base avec des boulons d'ancrage. (Boulon d'ancrage,
écrou : M10 x 4 paires).
Tuyau de gaz
Tuyau de liquide
Orifice de raccordement du tuyau
de réfrigérant côté unité extérieure
• Lors de l'installation de la fondation, veillez à ce qu'elle soit soutenue jusqu'au bas de l'appareil, comme le
montre la figure ci-dessous.
Correcto
Patte de fixation
Base

Incorrecto

Si seule l'extrémité de la
patte de fixation est soutenue,
elle peut se déformer.
Base
Réglez le débordement du boulon d'ancrage à un maximum de 0,6'' (15 mm).
13"(330)
Tuyau de gaz
Tuyau de liquide
Orifice de raccordement du tuyau
de réfrigérant côté unité intérieure
BOÎTIER de commande
Correcto
Plaque inférieure
de l'appareil
Base
Soutenez la surface inférieure de la
jambe de fixation qui doit être en contact
avec la plaque inférieure de l'appareil et
se situer en dessous de celle-ci.
Ne laissez pas l'unité
extérieure reposer uniquement
sur la patte de fixation.
0,6'' (15 mm) ou moins
FR-14
