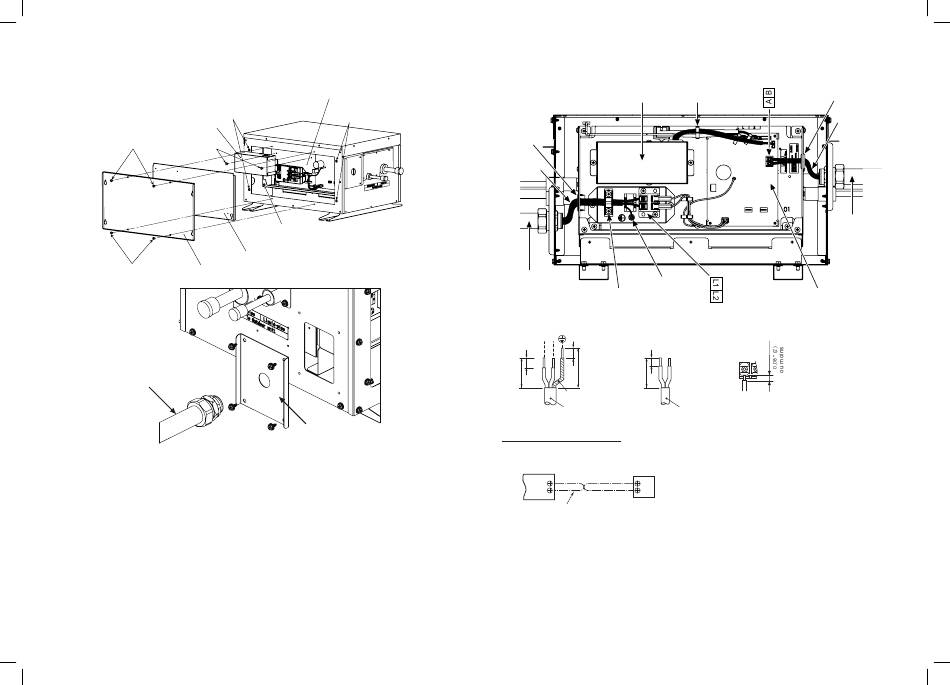

Connecter les câbles de communication et d'alimentation
▼
Vis
du couvercle de maintenance
(à desserrer seulement)
Kit de batterie
Vis Vis (Accessoire)
Couvercle du boîtier de commande électrique
Vis Couvercle de maintenance
Tuyau de conduit
Il est possible de ressortir les fils de communication sur le côté droit.
Un traitement d'imperméabilisation doit être effectué.
FR-23
Boîtier de commande électrique
Vis
du couvercle de maintenance
(à desserrer seulement)
Vis
du couvercle du boîtier de commande électrique
(à dévisser uniquement, deux endroits à gauche
et à droite)
Plaque de fixation
du conduit
Kit de batterie
Douille
Câble
d'alimentation
électrique
Tuyau de conduit
Serre-câbles
0,4"
L1 L2
(10) 0,2"
0,4"
(10) (5)
2,0"
1,6"
1,4"
(50)
(40)
(35)
Fil de terre
Câble d'alimentation
électrique
Câblage de communication
Bornier de raccordement
de la télécommande de
l'unité intérieure
A A
B B
Câbles de communication
(acheté localement)
24
Bornier des câbles
Fixez-le à la pince à fil
de communication
Vis de terre
Bloque de terminales de
Carte P.C.
la fuente de alimentación
Voir la figure de gauche pour
connecter les fils à la borne
Câble de
communication
Câble de communication
Borne du bloc de la vanne d'arrêt
sur la carte de circuit imprimé
Douille
Câbles de
communication
Tuyau de
conduit
Unité : in (mm)
