3.4.5 Terminadores de línea
El terminador de línea permite obtener una mayor precisión en la supervisión de líneas de altavoces.
La instalación de los terminadores de línea se lleva a cabo conectando directamente estos
dispositivos a las líneas de altavoces, tras conectar aquellos altavoces de los que se quiere
comprobar la integridad. El sistema, utilizando para ello el dispositivo de fin de línea, realizará una
calibración de la impedancia inicial, y, al desviarse en un porcentaje de la calibración detectada
inicialmente, detectará ese cambio y lo mostrará.
De esta manera, el terminal de fin de línea se conectará al equipo según el siguiente esquema:
NOTA: Para más información sobre el terminador de línea, TFL2, consultar nuestra
LDA

3.4.6 Controladores de volumen

El equipo dispone de 8 salidas para controladores de volumen de 24V (4 hilos). El número máximo
de atenuadores que puede manejar cada salida debe ser calculado a partir de las características
técnicas (véase capítulo 7). La conexión de los terminadores se realizará en paralelo respetando la
polaridad indicada:
Rev.0

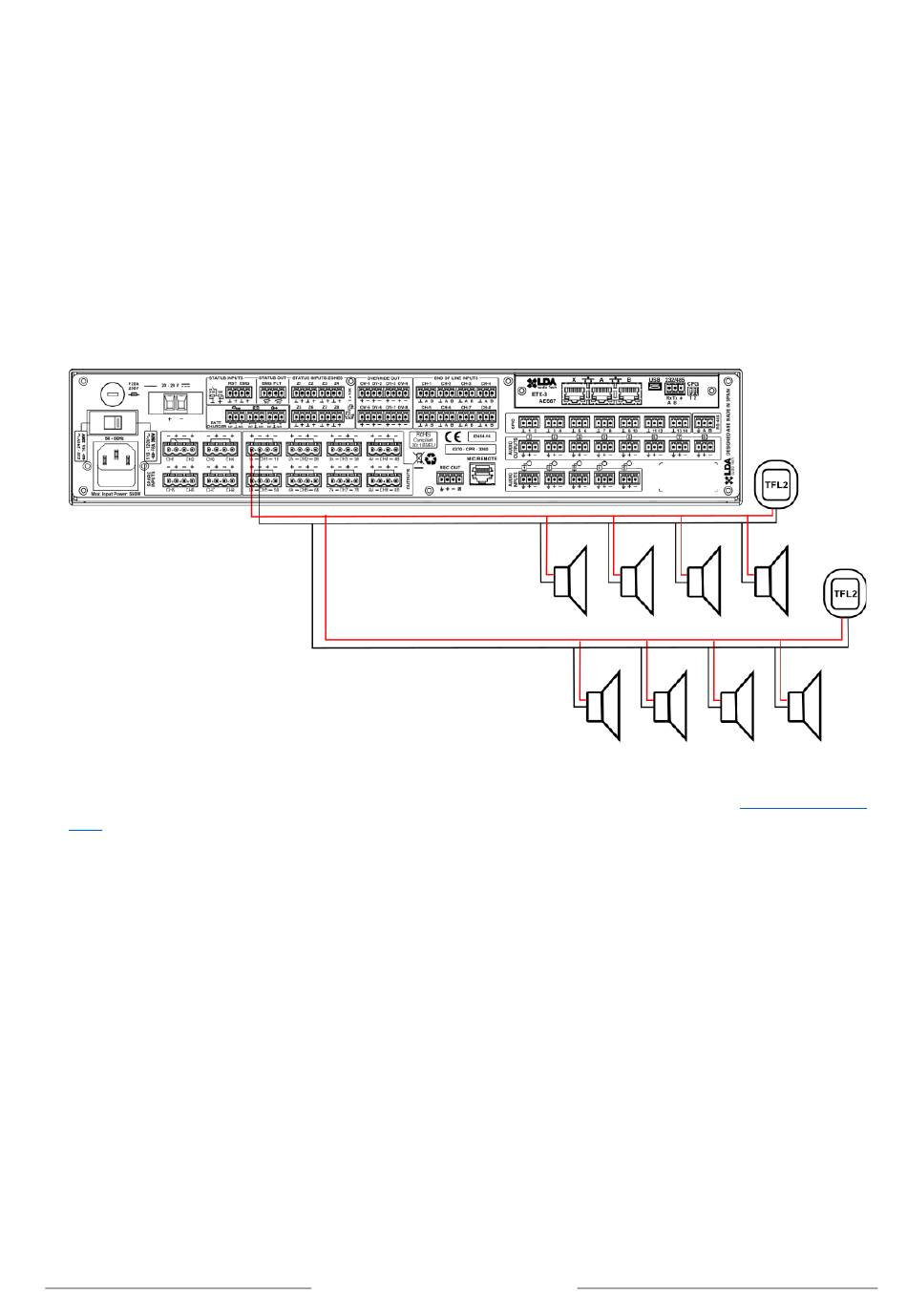

Ilustración 38: Conexión de Terminadores de línea de altavoces
