(f) FUENTES DE AUDIO PA-LIVE
El equipo modelo NEO+ 4500LE dispone de entradas de audio para ser usadas en modo de
funcionamiento PA-LIVE. Estas entradas se activan mediante configuración software y están
dedicadas a aquellos casos en los que las entradas de modo PA no quieren controlarse desde el
sistema. En este modo las entradas del equipo llegan directamente a los canales de salida,
configurando hasta qué nivel de prioridad permanecerán activas. Cuando el sistema quiera hacer
uso para emergencia tomará el control de las salidas.
Ej. En un teatro o estadio puede conectar aquí su mesa de control y usar los amplificadores del
equipo NEO+ 4500LE para su uso en audio profesional de Directo, con la ventaja de que en caso de
evacuación siempre se dará paso a las fuentes de emergencia del sistema NEO+. De esta forma, el
sistema de refuerzo sonoro podrá aprovecharse también para la evacuación.
2.4.8 Puertos de integración de sistemas

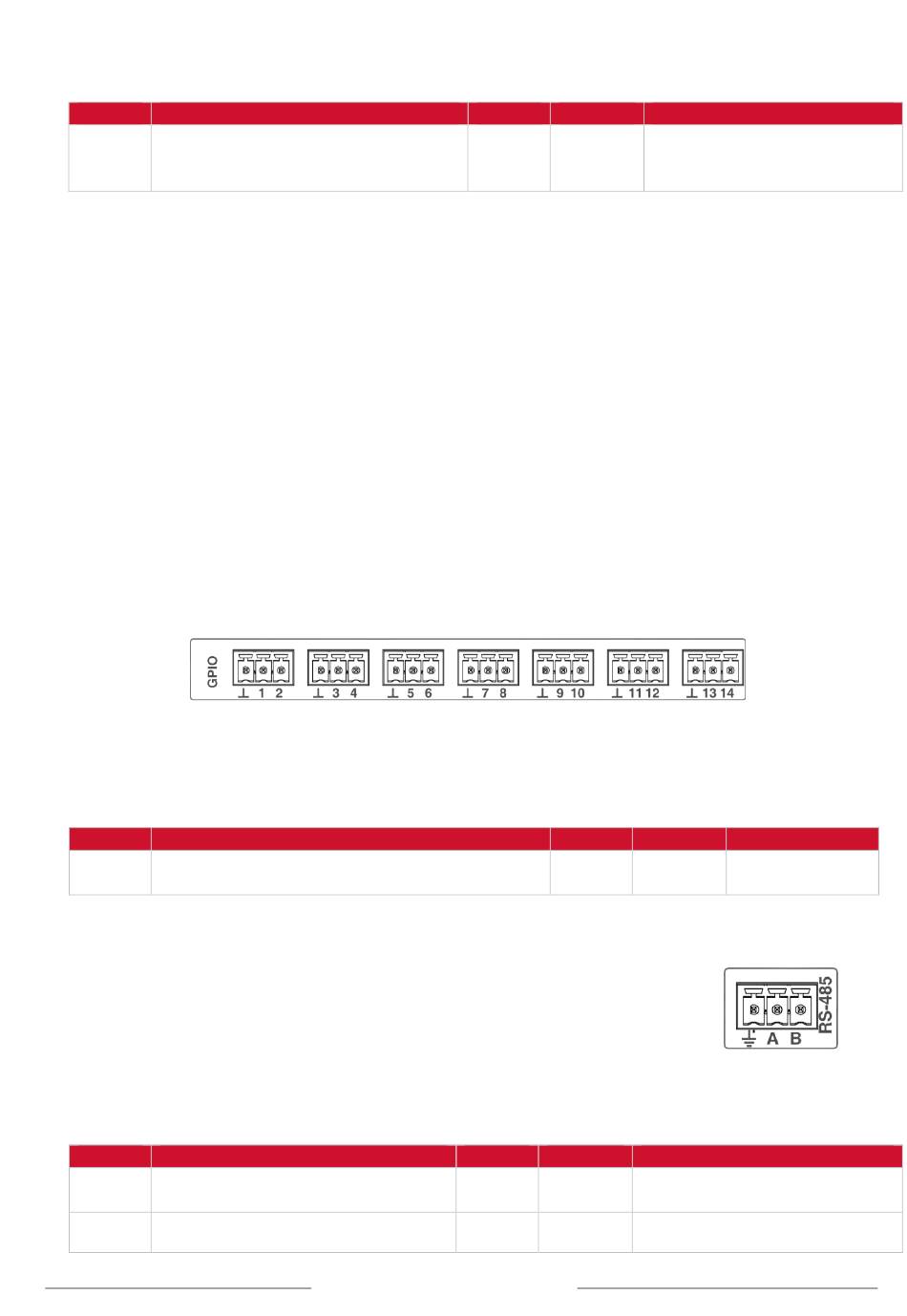

(a) PUERTOS DE ENTRADA SALIDA USO GENERAL (GPIO)
El equipo dispone de 14 puertos GPIO programables, mediante la aplicación de configuración, para
eventos de sistema. Los puertos GPIO trabajan con señales lógicas de niveles TTL (0 – 5 VDC).
La conexión se realiza mediante 7 conectores tipo Euroblock hembra de 3 contactos y paso 3,81
mm (suministrados con el equipo). El rango de sección de cable para cada polo de este conector
es: 0,14 → 1,5 mm
2
Marca
GPIO x
Puerto de uso general E/S configurable
(b) PUERTO DE INTEGRACIÓN CON ECI AVANZADO
El equipo dispone de un puerto serie de comunicaciones supervisado para
conexión a equipos de control e indicación de incendios (ECI). Para seleccionar
el sistema compatible al que se conectará el equipo se debe emplear la
aplicación de configuración.
La conexión se realiza mediante un conector tipo Euroblock hembra de 3
contactos y paso 3,81 mm (suministrado con el equipo). El rango de sección de
cable para cada polo de este conector es: 0,14 → 1,5 mm
Marca
Puerto de conexión serie para
485-AB
integración RS-485 Terminal A y B
485 ┴
Chasis o malla del cable
Rev.0
Descripción
Tabla 19: Entradas fuente de audio
Ilustración 30: Puertos E/S de propósito general (GPIO)
(30 → 14 AWG).
Descripción
Tabla 20: Puertos E/S de propósito general (GPIO)
Descripción
Tabla 21: Puerto de integración ECI avanzado
Tipo
Señales
+ -
Entrada
┴
Tipo
Entrada
Salida
2
(30 → 14 AWG).
Tipo
Señales
Puerto
AB
NA
NA
24
NEO+
Activación
Verde: Nivel superior a -50 dB
Rojo: Nivel superior a -10 dB
Señales
Activación
Entrada 0-5V DC
┴ x
Salida 0-5V DC
Ilustración 31: Bus
serie ECI
Activación
Estándar RS-485/9600/8/N/1*
NA
©
