Manual de usuario
(c) ENTRADA ACTIVACIÓN DE EMERGENCIA POR ZONA
Permite configurar ocho secuencias de evacuación definidas por el
usuario. Por defecto, cada entrada activa el estado de emergencia en
cada zona del sistema. Consiste en ocho entradas supervisadas para
conexión de cierre de contactos libres de tensión (NO). Para que el enlace
pueda ser supervisado, el conexionado del cierre de contactos al equipo
debe realizarse mediante dos resistencias de 10 kΩ externas
(suministradas con el equipo), colocadas a la salida del ECI tal y como se
indica en la ilustración 9.
El modo de activación manual es prioritario sobre el modo de activación
mediante entradas, también se puede detener la emergencia
manualmente pero no de forma remota.
La conexión se realiza mediante dos conectores tipo Euroblock hembra de 8 contactos y paso 3,81
mm (suministrados con el equipo). El rango de sección de cable para cada polo de este conector
es: 0,14 → 1,5 mm2 (30 → 14 AWG).
Marca
Entrada de Activación de estado
Zx
de Emergencia en la Zona X
2.4.3 Interfaz dispositivo de línea de altavoces
(a) SALIDA DE ANULACIÓN DE ATENUADORES
El equipo cuenta con 8 salidas de señal de anulación de atenuadores para
líneas de megafonía. En estado de reposo tienen una tensión de 0V. En
estado activo, cada salida, tiene una tensión de 24 VDC (*) y 30 mA de
corriente máxima. Cada salida es de dos polos.
La conexión se realiza mediante dos conectores tipo Euroblock hembra de 8
contactos y paso 3,81 mm (suministrados con el equipo). El rango de
sección de cable para cada polo de este conector es: 0,14 → 1,5 mm
14 AWG).
Marca
OV-x
Salida de anulación de atenuadores
NOTA: El consumo típico de la señal de anulación de un atenuador de línea de megafonía es de
10 mA por unidad.
(*): La tensión de salida puede variar entre 20 y 27 VDC. Dependiendo del estado de la batería.
(b) ENTRADA TERMINADORES DE LÍNEA DE ALTAVOCES
El equipo dispone de 8 entradas dobles para conexión de terminadores
de línea de altavoces con cable de retorno: TFL-1. Cada entrada
dispone de 3 terminales, un común, y dos terminales para las líneas, A
y B, asociadas al mismo canal de amplificación (CH-x). Estas entradas
no se usan con los terminadores TFL-2.
La conexión se realiza mediante ocho conectores tipo Euroblock
hembra de 3 contactos y paso 3,81 mm (suministrados con el
Rev.0
Descripción
Tabla 4: Entrada de emergencia por zona
Descripción
Tabla 5: Salida anulación de atenuadores de línea de altavoces
Tipo
Señales
+
Entrada
┴
Tipo
Señales
+ -
Salida
17
NEO+

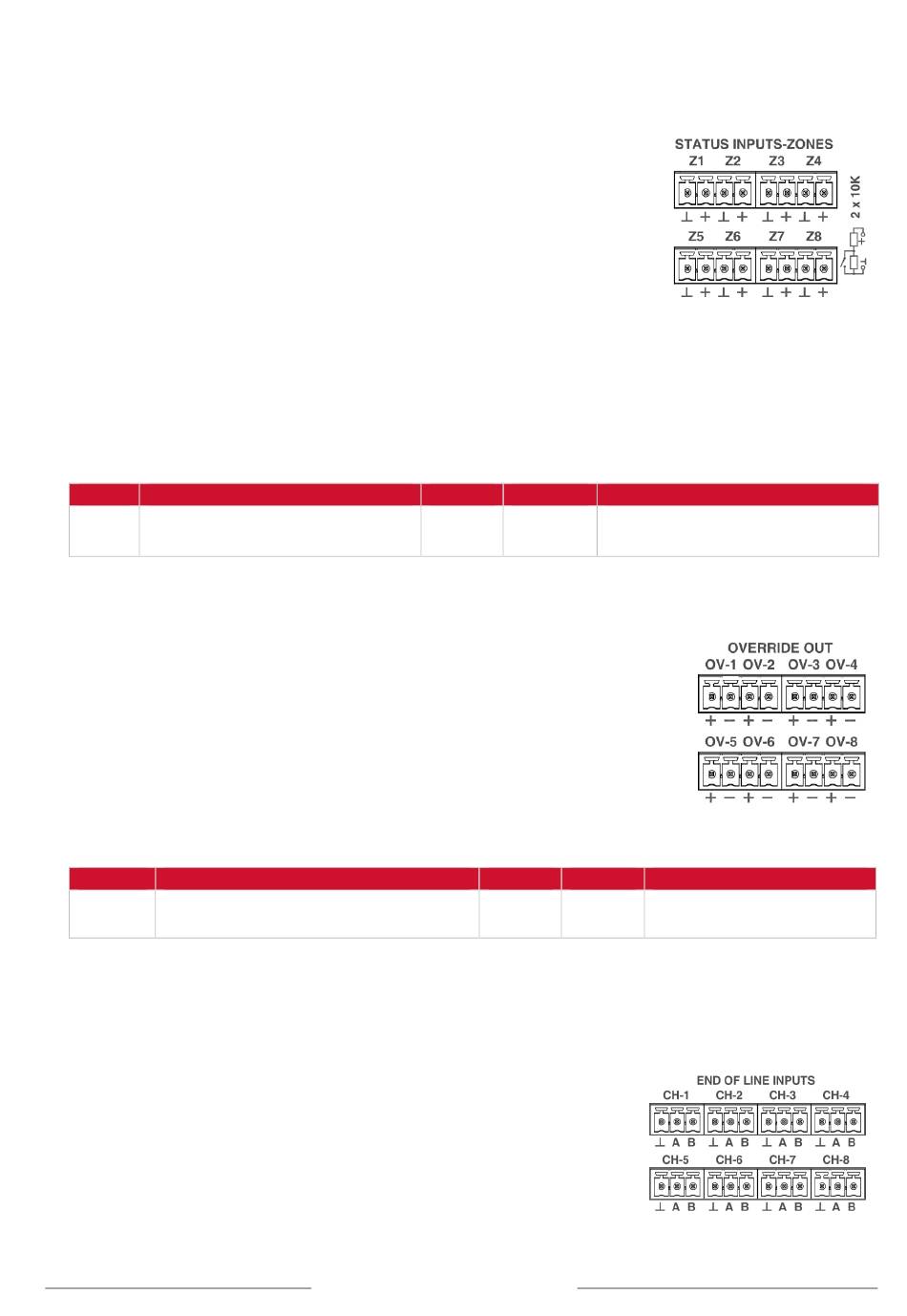

Ilustración 12: Activación de
emergencia por zona
Activación
Cierre libre de tensión entre ┴
Entrada Supervisada
2
(30 →
Ilustración 13: Salida
anulación atenuadores
Activación
24 VDC 40 mA
Ilustración 14: Entradas terminadores
de línea de altavoces
©
