Cuando la entrada de emergencia (EMG) se activa, el equipo entra en estado
de emergencia automáticamente, y emite el mensaje de evacuación por voz
por todas las zonas del sistema (por defecto). Si se activa la entrada de
reinicio (RST), el equipo sale del modo de emergencia y volverá al estado de
reposo.
La activación manual (por el frontal del equipo, panel VAP-1 o VAP-FES 1) es
prioritaria respecto a la activación por STATUS INPUTS, que se puede detener
manualmente también, aunque, si la señal sigue activa, volverá a actuar
cuando transcurran 5 segundos. La activación manual no puede ser detenida
de forma remota.
Si se produce un error en la línea de transmisión entre el ECI y el equipo, se producirá una indicación
de fallo en el frontal del equipo. (véase 2.1.3). En aquellos sistemas en los que estas entradas no
tengan uso, se debe deshabilitar la supervisión de la conexión en la aplicación de configuración.
NOTA: Para evitar problemas de activación no deseada el sistema no permite que las entradas de
activación alarma realicen la secuencia EMG, RST, EMG de forma instantánea. La segunda
activación consecutiva dejará unos 5 segundos de margen.
La conexión se realiza mediante un conector tipo Euroblock hembra de 4 contactos y paso 3,81 mm
(suministrado con el equipo). El rango de sección de cable para cada polo de este conector es: 0,14
→ 1,5 mm
2
(30 → 14 AWG).
Marca
Descripción
Entrada de Reinicio de
RST
estado Emergencia
Entrada de Activación de
EMG
estado de Emergencia
(b) SALIDAS MONITOR DE ESTADO
El equipo dispone de dos salidas indicadoras por cierre de contacto libre de tensión
normalmente abierto (NO) del estado de funcionamiento del sistema. La señal
EMG (estado de emergencia). La señal FLT (estado en fallo), aparece cuando haya
una señal intermitente con un ciclo de 0,5 Hz, significará estado de desarme (DIS)
si la señal es fija.
La conexión se realiza mediante un conector tipo Euroblock hembra de 4
contactos y paso 3,81 mm (suministrado con el equipo). El rango de sección de
cable para cada polo de este conector es: 0,14 → 1,5 mm
Marca
Salida estado Emergencia
EMG
Activo
FLT/
Salida estado de Fallo Activo
DIS
Salida estado Desarmado
Rev.0
Entrada
Entrada
Tabla 2: Entradas de emergencia general
Descripción
Tabla 3: Salidas de estado
Tipo
Señales
Cierre libre de tensión entre ┴
+
┴
Entrada Supervisada
Cierre libre de tensión entre ┴
+
┴
Entrada Supervisada
2
(30 → 14 AWG).
Tipo
Señales
Cierre libre de tensión entre bornas
Salida
Cierre
(máx. 150 mA / 48 VDC)
Cierre libre de tensión entre bornas
(máx. 150 mA / 48 VDC)
Salida
Cierre
Fallo: intermitente
Desarmado: continuo
16
NEO+

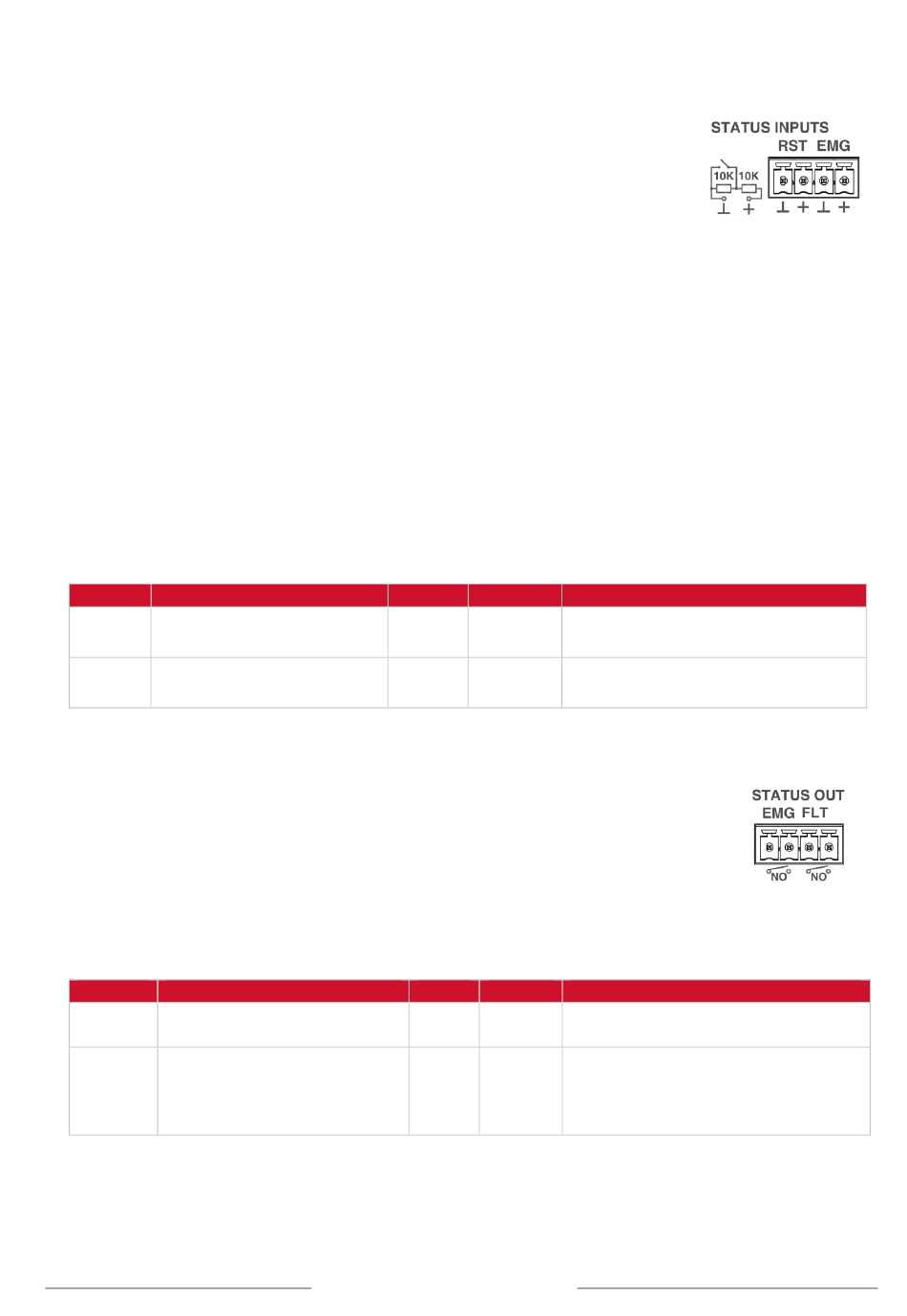

Ilustración 10: Entrada
activación de
emergencia general
Activación
+
+
Ilustración 11:
Salidas estado
sistema
Activación
©
