Manual de usuario
(e) FUSIBLE DE ALIMENTACIÓN DE RESERVA
El equipo dispone de alojamiento para un fusible de protección contra
sobrecarga de la entrada de alimentación de emergencia. El fusible será
cilíndrico de 6x32 mm de cristal, y de la intensidad máxima especificada
en las características técnicas del equipo y/o el marcado de la trasera.
Para acceder al fusible, gire el portafusibles un cuarto de vuelta en
sentido antihorario utilizando para ello un destornillador de punta plana.
2.4.6 Líneas de altavoces
(a) SALIDAS PARA LÍNEAS DE ALTAVOCES
El equipo dispone de 4 a 8 canales de amplificación, cada canal tiene 2 salidas para líneas de
altavoces marcadas como A y B. La potencia nominal del canal de amplificación se reparte entre
ambas salidas de línea. Para más detalles sobre la conexión de líneas de altavoces véase el capítulo
3.4. Cada conexión de línea cuenta con dos terminales + y – para la conexión de altavoces en líneas
de megafonía de 100 V o baja impedancia según modelo.
La conexión se realiza mediante conector tipo Euroblock hembra de 2 contactos y paso 5,08 mm
(suministrado con el equipo). El rango de sección de cable para cada polo de este conector es: 0,5
→ 2,5 mm 2 (22 → 12 AWG).
Marca
CHx Canal de amplificación X
xA Salida de línea de altavoces A correspondiente
xA-CHx-xB
al canal de amplificación X
xB Salida de línea de altavoces B correspondiente
al canal de amplificación X

(b) ENTRADA AMPLIFICADORES DE RESERVA

El equipo dispone de una entrada para amplificador de reserva
por cada canal de amplificador interno. Cada conexión cuenta
con dos terminales, + y – donde se conectará la salida del
amplificador redundante, normalmente el último canal de cada
equipo. Para más detalles sobre la conexión de amplificadores
redundantes, véase el capítulo 3.5.
La conexión se realiza mediante conector tipo Euroblock
hembra de 2 contactos y paso 5,08 mm (suministrado con el
equipo). El rango de sección de cable para cada polo de este
conector es: 0,5 → 2,5 mm
Rev.0

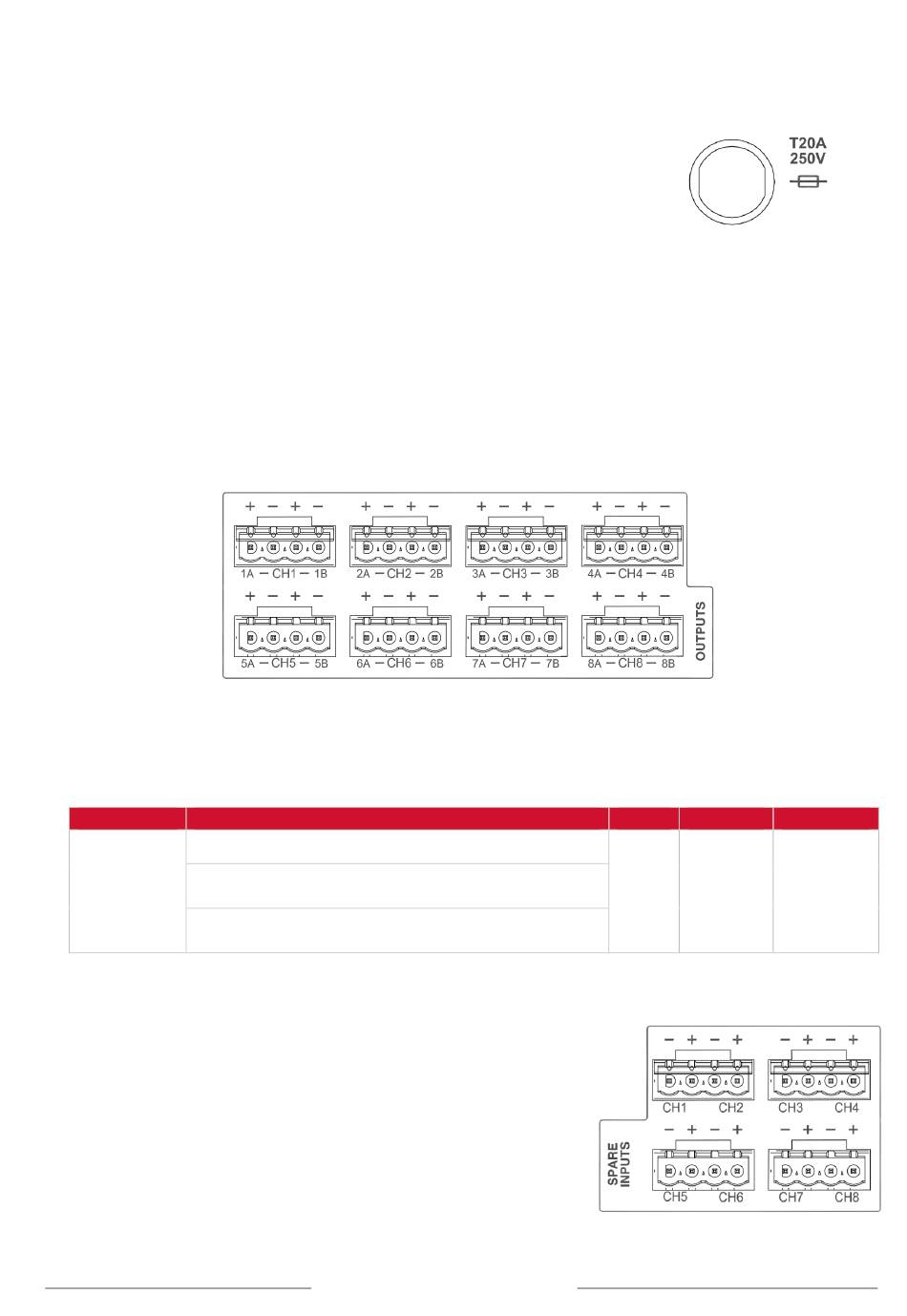

Ilustración 23: Salidas líneas de altavoces
Descripción
Tabla 13: Salidas líneas de altavoces
2
(22 → 12 AWG).
21
NEO+
Ilustración 22: Fusible
alimentación emergencia
Tipo Señales
+ -
Salida
Ilustración 24: Entradas amplificadores de
reserva
© LDA Audio Tech 2024
Activación
NA
