Manual de usuario

2.3.2 Nivel de acceso 2

El nivel de acceso 2 corresponde al perfil de usuario responsable de seguridad, con entrenamiento
específico para hacer funcionar el equipo / sistema en los estados "Megafonía", "Emergencia",
"Aviso de fallo" y "Desactivación".

2.3.3 Nivel de acceso 3

El nivel de acceso 3 corresponde al perfil de usuario administrador del sistema, con entrenamiento
específico que le permite modificar la configuración del equipo / sistema, y realizar los
mantenimientos especificados, de acuerdo con las instrucciones y datos reflejados en este manual.

2.4 Trasera. Entradas y salidas

En este capítulo se describen los conectores traseros de los equipos de la serie NEO+, dependiendo
del modelo incluirá o no algunos de estos tipos descritos y puede variar la cantidad.
Los interfaces para monitorización de alimentación de emergencia y de entrada/salida general para
activación de emergencias están disponibles en todos los equipos. Desde la aplicación de
configuración se puede elegir cual/es de ellos se utilizarán.
2.4.1 Monitor alimentación de emergencia
(a) ENTRADA MONITOR ALIMENTACIÓN DE EMERGENCIA
Permite la conexión de las salidas de estado de la fuente que
suministra la alimentación de emergencia al sistema.
Consiste en tres entradas de cierre de contactos dobles: Fallo
en la alimentación principal, fallo en las baterías, fallo en
alguna de las salidas de alimentación de emergencia.
Cada entrada tiene tres terminales: Normalmente cerrado (NC), común y normalmente abierto (NO).
Para activar cualquiera de las señales de fallo, se debe producir un cierre de contactos en la entrada
NO, y la apertura de un cierre en la entrada NC simultáneamente, en otro caso se tomará como fallo
en la línea.
La conexión se realiza mediante un conector tipo Euroblock hembra de 9 contactos y paso 3,81 mm
(suministrado con el equipo). El rango de sección de cable para cada polo de este conector es: 0,14
2
→ 1,5 mm (30 → 14 AWG).
Rev.0

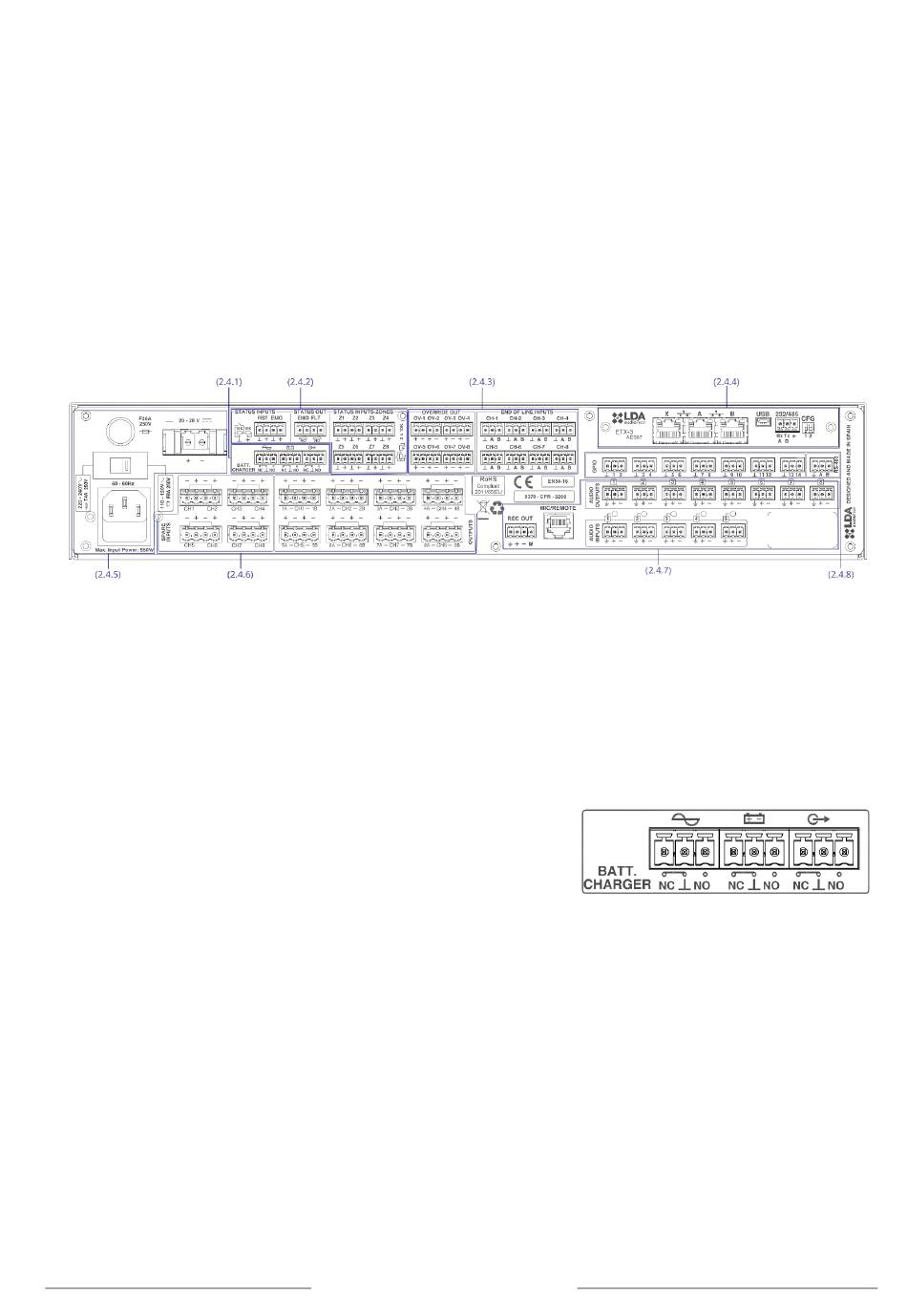

Ilustración 6: Entradas y salidas
14
NEO+
Ilustración 7: Entradas monitor
alimentación emergencia
