Manual de usuario
Marca
Entrada de canal de amplificación de reserva
CHx
correspondiente al canal de amplificación X
2.4.7 Entradas y salidas de fuente de audio
(a) SALIDA DE GRABACIÓN
El controlador de sistema dispone de una salida de audio balanceado a nivel de
línea, que incluye una señal de maniobra activa a nivel bajo (TTL). Permite la
monitorización y grabación de los mensajes emitidos desde micrófono de
emergencia. Cuando por una o varias zonas de evacuación se emita un aviso por
voz en vivo (micrófono) la salida de grabación se activará replicando la señal en
emisión por la zona o zonas de evacuación por voz. La maniobra de salida se
activará a nivel bajo en ese momento.
La conexión se realiza mediante conector tipo Euroblock hembra de 4 contactos y paso 3,81 mm
(suministrado con el equipo). El rango de sección de cable para cada polo de este conector es: 0,14
→ 1,5 mm
2
(30 → 14 AWG).
Marca
Descripción
Audio balanceado a
nivel de línea
REC OUT
Maniobra de activación
de salida de grabación
(b) ENTRADA DE PRIORIDAD
Los equipos modelo NEO+ Extension tienen una entrada de prioridad de audio en
lugar de la salida de grabación. Esta entrada de prioridad para modo PA se activa
mediante una maniobra a nivel bajo en el pin "M", el led PA parpadea indicándolo.
El audio de esta entrada saldrá por todos los canales de salida mientras esté activa
la maniobra, salvo que el sistema entre en estado de emergencia.
Marca
Descripción
Audio balanceado a
nivel de línea
PRIO IN
Maniobra de activación
(c) ENTRADA MICRÓFONOS Y DISPOSITIVOS ACSI
El equipo dispone de una entrada para micrófonos y elementos distribuidos como
son el MPS-8Z, MPS-8Z+, VAP-1 y VAP1-FES.
Consiste en una entrada de audio a nivel de línea, señal de control y alimentación,
para conexión de hasta 8 dispositivos al bus en modo ACSIv1 y hasta 32
dispositivos para ACSIv2.
NOTA: no se pueden mezclar dispositivos ACSIv1 y ACSIv2 en el mismo bus. Los
dispositivos ACSIv1 no funcionarán en buses configurados como ACSIv2 ni al revés.
Estos cambios se realizan a través de la aplicación de configuración.
Rev.0
Descripción
Tabla 14: Entradas amplificadores de reserva
Tipo
Señales
+ -
Salida
┴
Salida
┴ M
Tabla 15: Salida grabación
Tipo
Señales
Entrada
┴
Entrada
┴ M
Tabla 16: Entrada de prioridad
22
Tipo
Entrada
Mensaje de micrófono de emergencia en
emisión por cualquier zona de evacuación
por voz o entrada prio (b)
0 VDC
La señal de audio se envía a todos los
+ -
canales
0 VDC
NEO+
Señales
Activación
+ -
NA

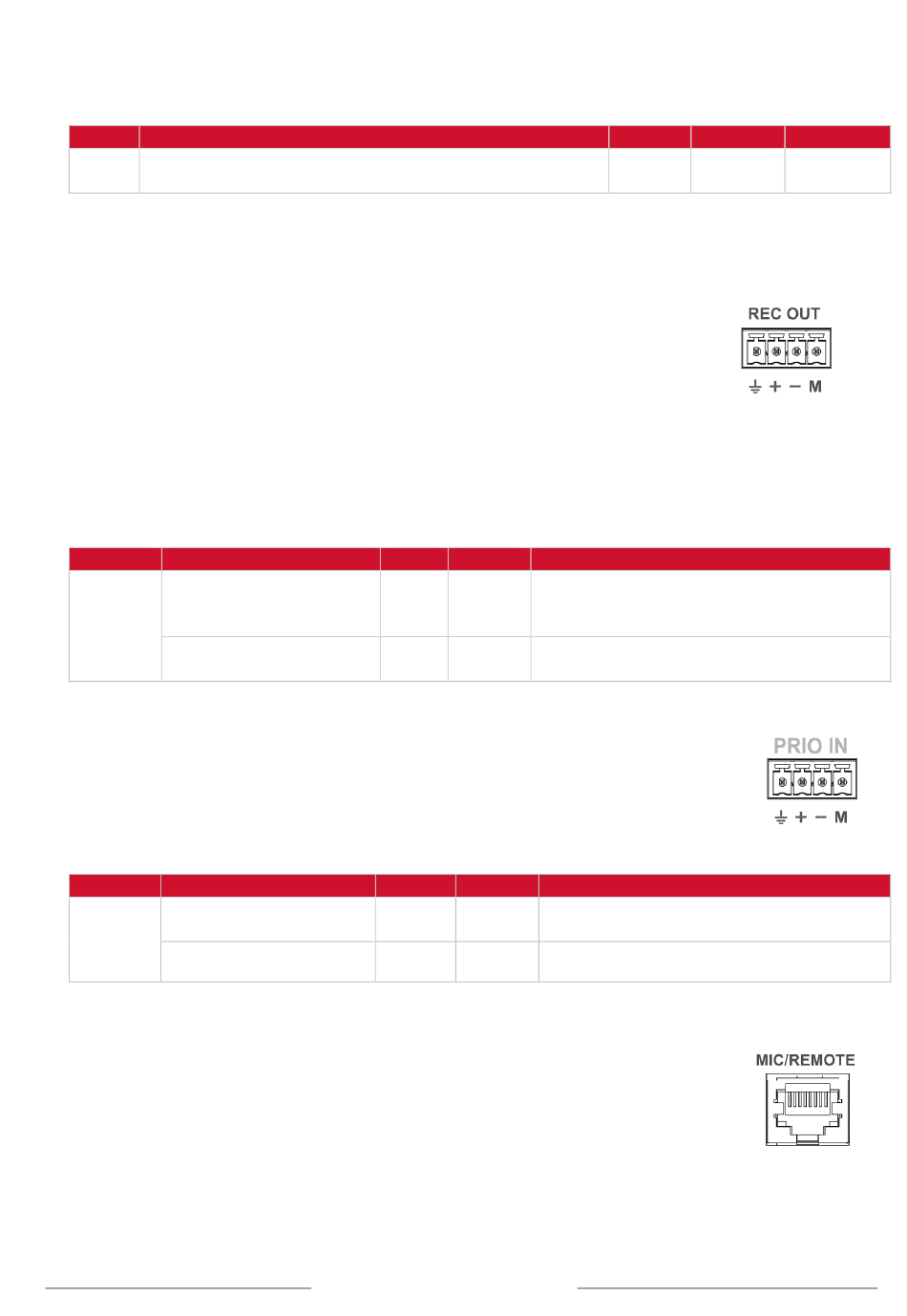

Ilustración 25:
Salida grabación
Activación
Ilustración 26:
Entrada de prioridad
Activación
Ilustración 27:
Entrada bus ACSI
©
