Manual de usuario
Descripción
Selector tensión de alimentación
principal

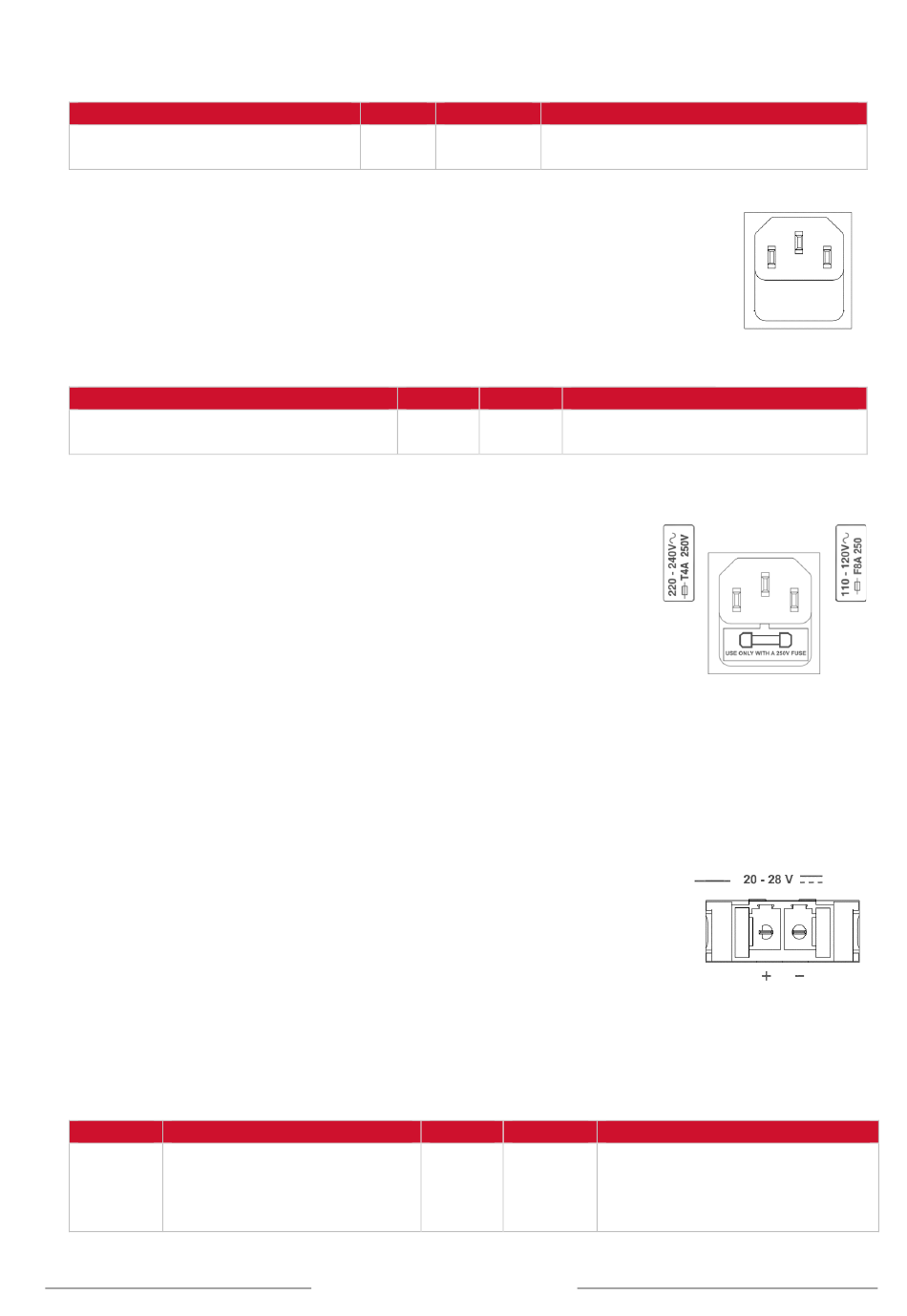

(b) ENTRADA ALIMENTACIÓN
El equipo dispone de un conector IEC 60320/C14 de entrada para conexión al
suministro de energía principal.
La conexión se realiza mediante cable de alimentación IEC 60320/C13 a clavija
macho Tipo E+F suministrado con el equipo.
Descripción
Conexión para alimentación principal
(c) FUSIBLE ALIMENTACIÓN PRINCIPAL
El equipo cuenta con un sistema de protección contra sobrecarga en su
entrada de alimentación principal, implementado a través de un
portafusibles que contiene dos fusibles: uno de 230 V instalado por
defecto en el compartimento principal y un segundo fusible de 115 V en
el compartimento supletorio.
NOTA: Para usar el equipo a una alimentación de 115 V se debe sustituir
el fusible preinstalado de 230 V por el de 115 V.
Para acceder a los fusibles, realice un pequeño movimiento de palanca
en la muesca superior del portafusibles utilizando para ello un
destornillador de punta plana.
El fusible será cilíndrico de 5x20 mm de cristal y de la intensidad máxima especificada en las
características técnicas del equipo.
(d) ENTRADA DE ALIMENTACIÓN DE EMERGENCIA
El equipo dispone de una entrada para suministro de alimentación de
emergencia. La tensión de emergencia es continua y de un valor nominal de
24 VDC, que se suministrarán de forma externa al equipo mediante un
sistema de fuente de baterías y cargador según EN 54-4. Consiste en un
conector de dos polos + y – que se conectarán a los polos positivo y negativo
del sistema de baterías. Para más detalles sobre el modo de conexión del
sistema de alimentación de emergencia consulte el capítulo 3.1.
La conexión se realiza mediante conector tipo Euroblock hembra de 2 contactos y paso 7,62 mm
(suministrado con el equipo). El rango de sección de cable para cada polo de este conector es: 0,2
→ 6 mm
2
(24 → 8 AWG).
Marca
Entrada de alimentación
20-28 V
emergencia
Rev.0
Tipo
Config.
Tabla 10: Alimentación principal
Entrada
Tabla 11: Entrada alimentación principal
Descripción
Tabla 12: Entrada alimentación emergencia
Señales
230 para rango 220-240 V~50-60 Hz
NA
115 para rango 110-120 V~50-60 Hz
Tipo
Señales
220-240 V /110-120 V ~ 50/60 Hz
L N G
(según selector)
Tipo
Señales
+ -
Entrada
20
NEO+
Activación
Ilustración 19: Entrada
alimentación principal
Activación
Ilustración 20: Fusible
alimentación principal
Ilustración 21: Entrada
alimentación emergencia
Activación
20 – 28 VDC
Corriente máx.: ver
características técnicas del
modelo
©
