Manual de usuario
Esta línea utiliza la entrada de audio 5 de las entradas de audio disponibles, por lo que si se conectan
dispositivos a la entrada "MIC/REMOTE" la entrada 5 de audio de línea quedará sin conexión. Para
más detalles sobre la conexión de estos dispositivos, véase el capítulo 3.2.
La conexión se realiza mediante cable de red Ethernet, estándar T568B Cat 5E o superior. Distancia
máxima de conexión para todo el bus: 1000 m.
Marca
MIC/REMOTE
Audio balanceado a nivel de línea
NOTA: Esta conexión no es compatible con electrónica de red Ethernet estándar.

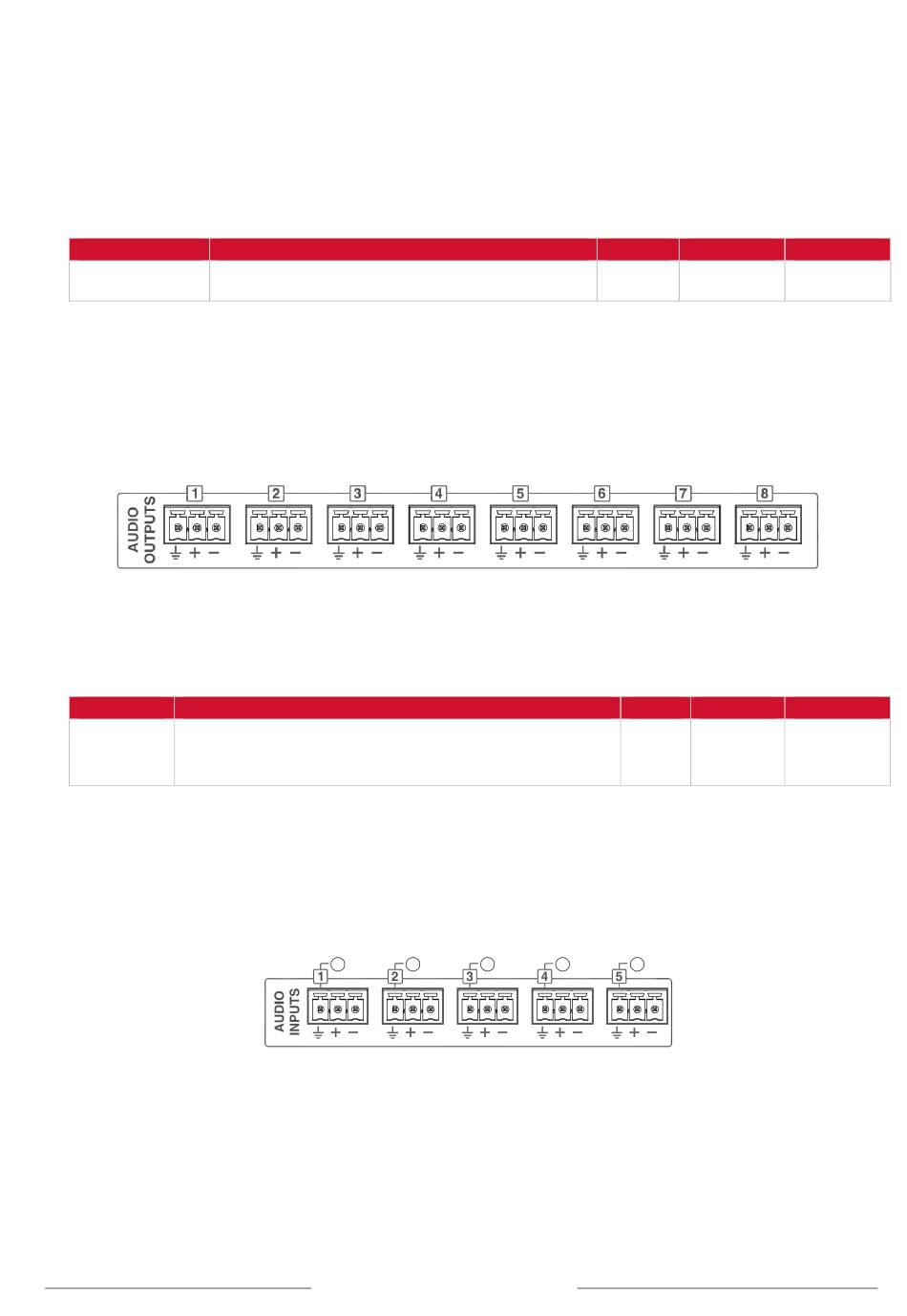

(d) SALIDAS DE AUDIO NIVEL DE LÍNEA
El equipo dispone de 8 salidas de audio balanceado a nivel de línea, una por cada canal de
amplificación, cuya señal es idéntica a la que se entrega a la entrada de los amplificadores
integrados en el equipo.
La conexión se realiza mediante ocho conectores tipo Euroblock hembra de 3 contactos y paso 3,81
mm (suministrados con el equipo). El rango de sección de cable para cada polo de este conector
es: 0,14 → 1,5 mm
2
Marca
AUDIO
Salida audio balanceado a nivel de línea réplica de
OUTPUTS
señal antes de amplificadores integrados
x
(e) ENTRADAS DE FUENTE DE AUDIO
El equipo NEO+ dispone de 5 entradas de audio balanceadas a nivel de línea. La entrada 5 es
compartida con la entrada de Bus ACSI. Cuando el Bus ACSI está siendo utilizado, la entrada 5 será
deshabilitada. Sobre las entradas, existe un indicador de nivel de señal de entrada que se encenderá
en color verde cuando la señal de entrada supere -50 dB, y en color rojo cuando supere -10 dB.
La conexión se realiza mediante cinco conectores tipo Euroblock hembra de 3 contactos y paso 3,81
mm (suministrados con el equipo). El rango de sección de cable para cada polo de este conector
es: 0,14 → 1,5 mm
2
Rev.0
Descripción
Tabla 17: Entrada micrófonos megafonía
Ilustración 28: Salidas de audio a nivel de línea
(30 → 14 AWG).
Descripción
Tabla 18: Salidas audio línea
Ilustración 29: Entrada fuente de audio
(30 → 14 AWG).
Tipo
Entrada
23
NEO+
Señales
Activación
Protocolo
NA
Tipo
Señales
Activación
+ -
Salida
NA
┴
©
LDA Audio Tech 2024
