3.4 Líneas de altavoces
Los equipos del sistema disponen de hasta ocho canales de amplificación independientes, cada
uno de ellos con dos salidas para líneas de altavoces. La potencia de amplificación de cada canal
se distribuye entre ambas líneas, de modo que la impedancia de ambas líneas en paralelo no puede
ser inferior a la impedancia nominal del amplificador. Esta característica, permite una gran
flexibilidad en el conexionado de las líneas de altavoces, permitiendo la conexión de líneas de
altavoces redundantes para la misma zona de evacuación por voz.
En el Anexo IV: Sección de cable para líneas de altavoces puede encontrar una tabla guía para el
cálculo de sección de los cables a emplear en la instalación en función de la potencia y longitud del
cable.
3.4.1 Cableado líneas modo estándar
El trazado de líneas siguiendo un esquema clásico de megafonía, permite emplear un solo cable
para conectar todos los altavoces al mismo canal de amplificación. En este modo, la potencia del
canal de amplificación se distribuye por una sola de las líneas de salida del equipo.
3.4.2 Cableado líneas modo A+B
El trazado de líneas siguiendo un esquema modo A+B, permite guiar el cableado de una misma línea
de evacuación por voz, por dos caminos diferentes. De este modo se reduce el riesgo de perder
completamente una zona de evacuación por voz en caso de incendio, o de avería en una de las
líneas. En este modo, la potencia del canal de amplificación se distribuye por ambas líneas de salida
del equipo.
Rev.0

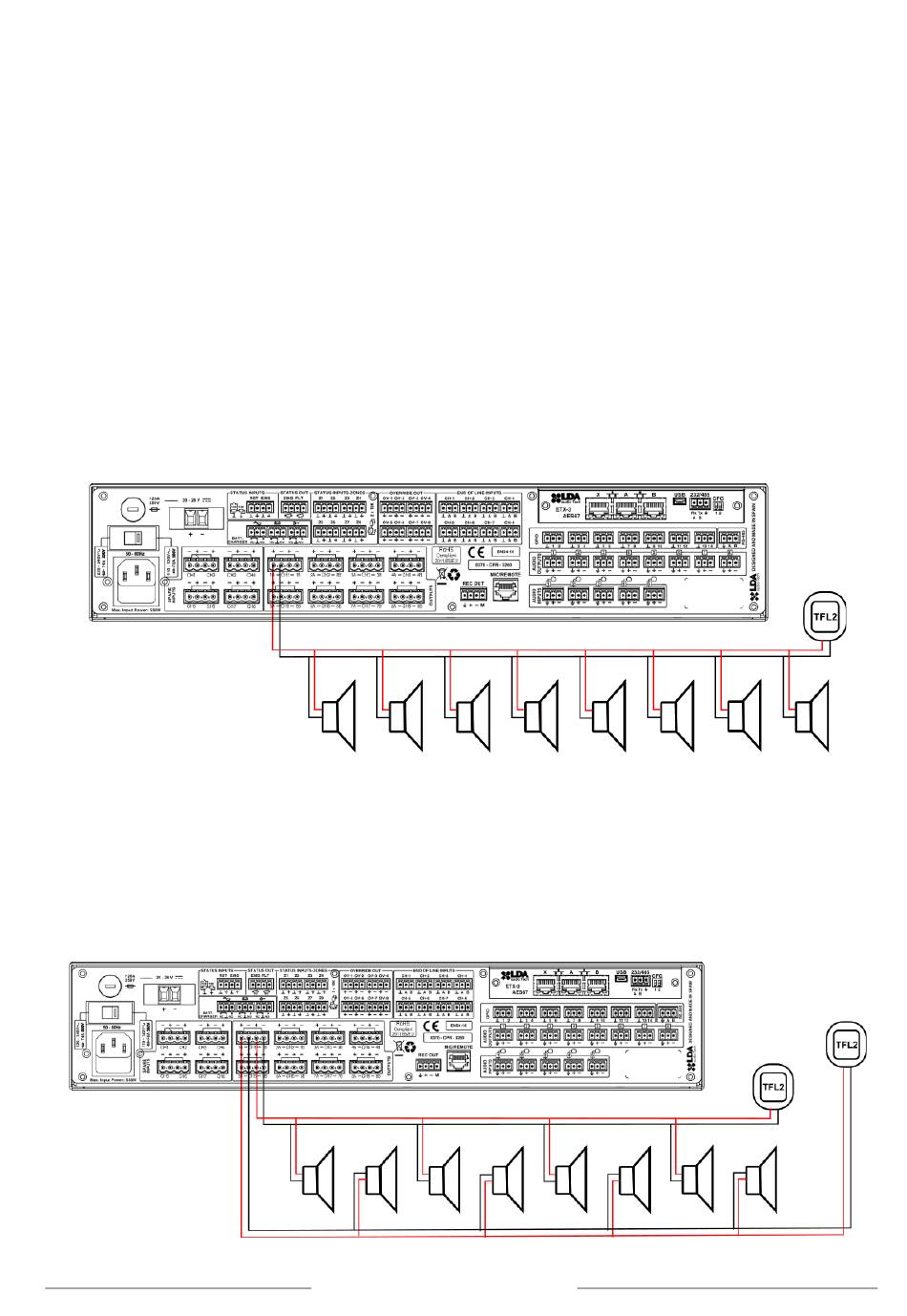

Ilustración 35: Líneas de altavoces. Modo estándar
