3.4.3 Cableado líneas modo Clase-A
El trazado de líneas siguiendo un esquema Clase-A, permite un conexionado "en bucle" de una línea,
recuperando la totalidad o una parte de los altavoces en caso de rotura en la línea.
En este modo, la rama B actúa como una rama de reserva y solamente se activa en caso de fallo en
la línea principal. Cuando se detecta un fallo de circuito abierto, se activa la línea de backup (rama
B). Si persiste el fallo, entonces se realiza una medida por rama separada.
Se recomienda ubicar el terminador de línea en el punto físico de la línea más alejado del equipo.
3.4.4 Supervisión de líneas de altavoces
Cada línea de altavoces es supervisada de manera independiente. La supervisión de línea se realiza
mediante dos métodos complementarios: Medición de impedancia de línea, y terminadores de línea.
Para la medida de la impedancia de línea, el equipo inyecta una señal periódicamente, cada 30
segundos, a una frecuencia no audible.
De manera complementaria, se deben emplear los terminadores de línea (véase 3.4.5), que mejoran
la precisión de la medida al final de la línea de altavoces.
Para una correcta medición de las líneas de altavoces, el sistema debe ser calibrado mediante la
aplicación de configuración, en los siguientes supuestos:
•
Se enciende por primera vez. Asegúrese de que no existen cortocircuitos ni derivaciones en
las líneas de altavoces.
•
Se han producido cambios en los altavoces conectados:
se han añadido unidades
-
se han reducido unidades
-
se han cambiado los ajustes de una o varias unidades
-
se ha cambiado el modelo de alguno o varios altavoces
-
Para configurar la medición de líneas de altavoces, o el uso de terminadores de línea, emplee la
aplicación de configuración.
NOTA: La medición de impedancia no es compatible con atenuadores instalados en la línea, ya que
modifican la impedancia de forma no lineal.
La instalación debe asegurar el cumplimiento del reglamento correspondiente para baja tensión ya
que se trabaja con señales de 100V. Se debe comprobar que no existan derivaciones a tierra en el
cableado que puedan afectar al funcionamiento del sistema.
Rev.0

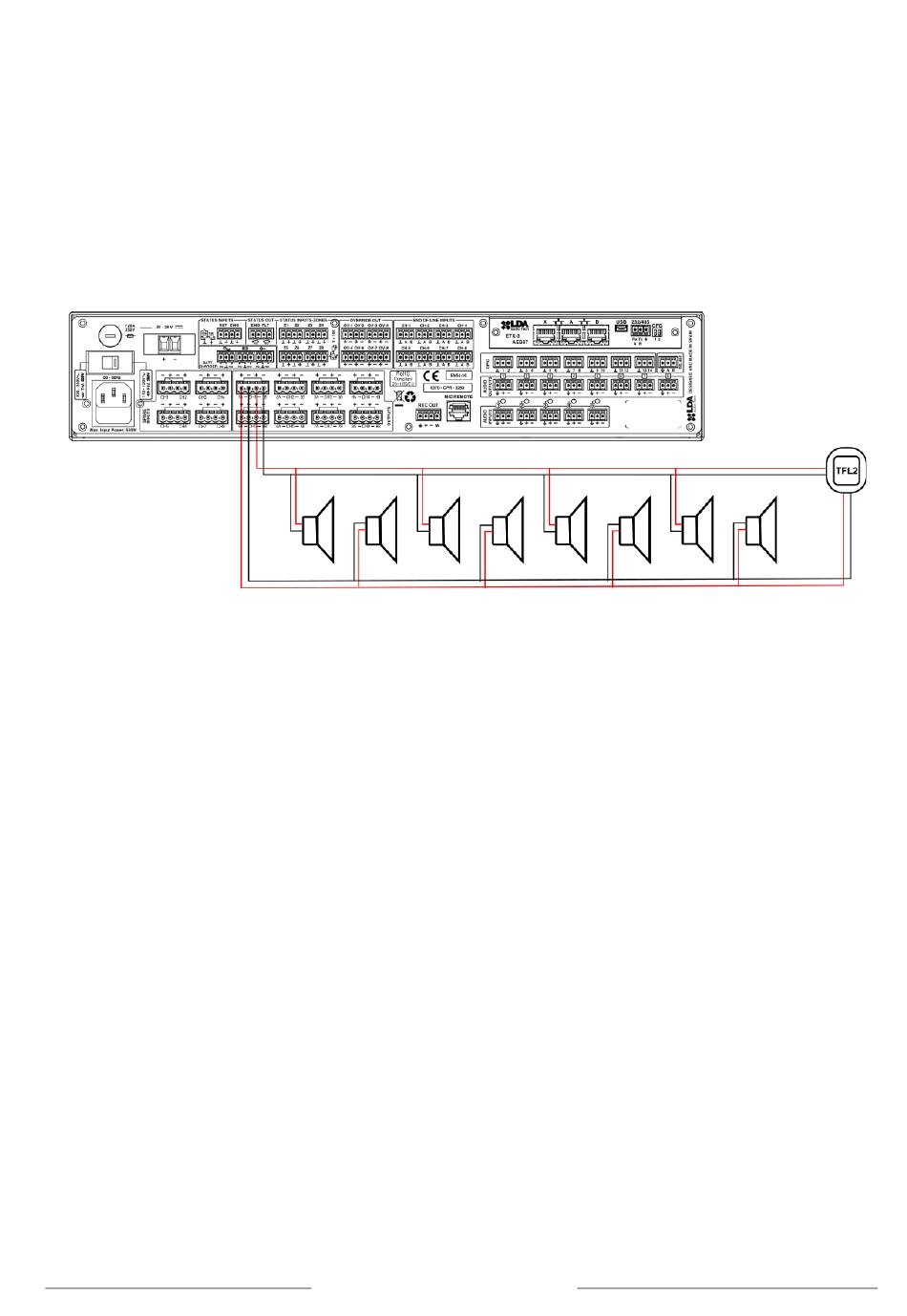

Ilustración 37: Línea de altavoces. Modo Clase-A
