Manual de usuario
Marca
Descripción
Fallo Alimentación
Principal
Fallo Baterías
Fallo Salida Alimentación
de Emergencia
NOTA: Algunos cargadores de batería EN 54-4 disponen del mismo interfaz de monitorización, pero
con el significado NC y NO invertido. Se recomienda revisar las instrucciones del manual de usuario.
Ej. El modelo SONAES hay que invertir las conexiones NC y NO
El interfaz de supervisión puede ser distinto dependiendo del fabricante. Prestar atención al
significado NO y NC de cada fabricante. Ej. Los equipos LDA indican N.O. En los pines donde
normalmente esté abierto el circuito (sin fallo). El cargador SONAES que se usa con NEO+ indica lo
contrario, por lo que hay que cruzar los pines NO y NC.
2.4.2 Interfaz activación de emergencias
El interfaz de activación de emergencias está indicado para realizar la interconexión con un equipo
de control e indicación de incendios (ECI). Todas las conexiones de entrada están supervisadas ante
fallo en la línea de transmisión. Dicho interfaz está compuesto a su vez de tres secciones.
(a) ENTRADA ACTIVACIÓN DE EMERGENCIA GENERAL
Permite activar y desactivar el modo de funcionamiento de emergencia de todo el sistema. Consiste
en dos entradas supervisadas para conexión de cierre de contactos libres de tensión: Reinicio y
Emergencia. Para que el enlace pueda ser supervisado, el conexionado del cierre de contactos al
equipo debe realizarse mediante dos resistencias de 10 kΩ externas (suministradas con el equipo),
colocadas a la salida del ECI tal y como se indica en la ilustración 9.
Rev.0
Tipo
Señales
Entrada
NC ┴ NO
Entrada
NC ┴ NO
Entrada
NC ┴ NO
Tabla 1: Entradas monitor fuente emergencia

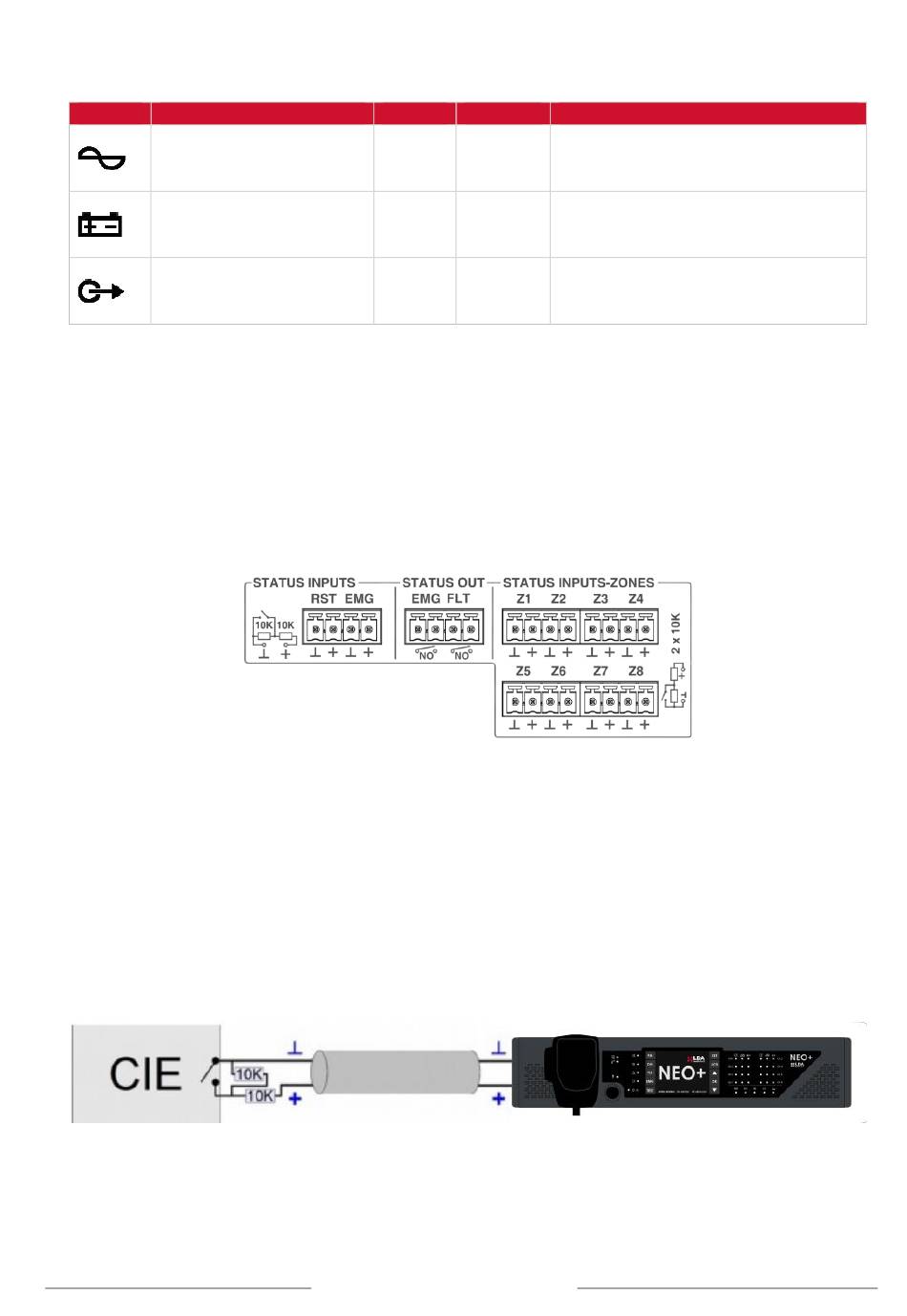

Ilustración 8: Interfaz emergencia
Ilustración 9: Conexión a ECI Supervisada
15
Activación
Cierre libre de tensión entre ┴ NO
y
Apertura libre de tensión entre ┴ NC
Cierre libre de tensión entre ┴ NO
y
Apertura libre de tensión entre ┴ NC
Cierre libre de tensión entre ┴ NO
y
Apertura libre de tensión entre ┴ NC
