2.4.4 Bahía de conexión a sistemas
El equipo dispone de una bahía de conexión donde integra un módulo ETX-3, que permite la conexión
a sistemas tanto de megafonía, como integrar sistemas de terceros. El módulo ETX-3 se suministra
de serie como parte del equipo.
(a) INTERRUPTOR DE CONFIGURACIÓN PARA CONEXIÓN A SISTEMA
El equipo dispone de un interruptor para la configuración del comportamiento de los puertos de
conexión al sistema. Según su posición
Marca
Puerto X: FlexNet*
Puerto A: Datos de control exclusivamente
Puerto B: Datos de audio exclusivamente
Puerto X: Datos de control exclusivamente
Puerto A: FlexNet*
Puerto B: FlexNet*
CFG
Puerto X: Datos de audio exclusivamente
Puerto A: FlexNet*
Puerto B: FlexNet*
Puerto X: FlexNet*
Puerto A: FlexNet*
Puerto B: FlexNet*
NOTA: en el caso de dispositivos NEO+, la boca B permanecerá habitualmente inactiva en los modos
01, 10 y 11 para evitar el efecto storm en el anillo FlexNet. Sólo se abrirá esta boca cuando ocurra
alguna caída o desconexión de un dispositivo NEO+ Extension del bus.
(*): El modo FlexNet tendrá Datos de control en VLAN1 + Datos de audio en VLAN2. Para más
información sobre FlexNet, véase capítulo 3.3.
(b) PUERTO DE INTEGRACIÓN DE SISTEMA X
El puerto X permite la conexión del sistema desde una red Ethernet externa que podrá utilizarse para
monitorización, gestión desde software externo, conexión a otros sistemas, añadir fuentes de audio
IP, etc. Este puerto puede configurarse para desactivarse cuando el sistema esté en emergencia, de
esta forma aumenta la seguridad de la red interna.
Rev.0
Descripción
Tabla 6: Entrada terminadores de línea de altavoces

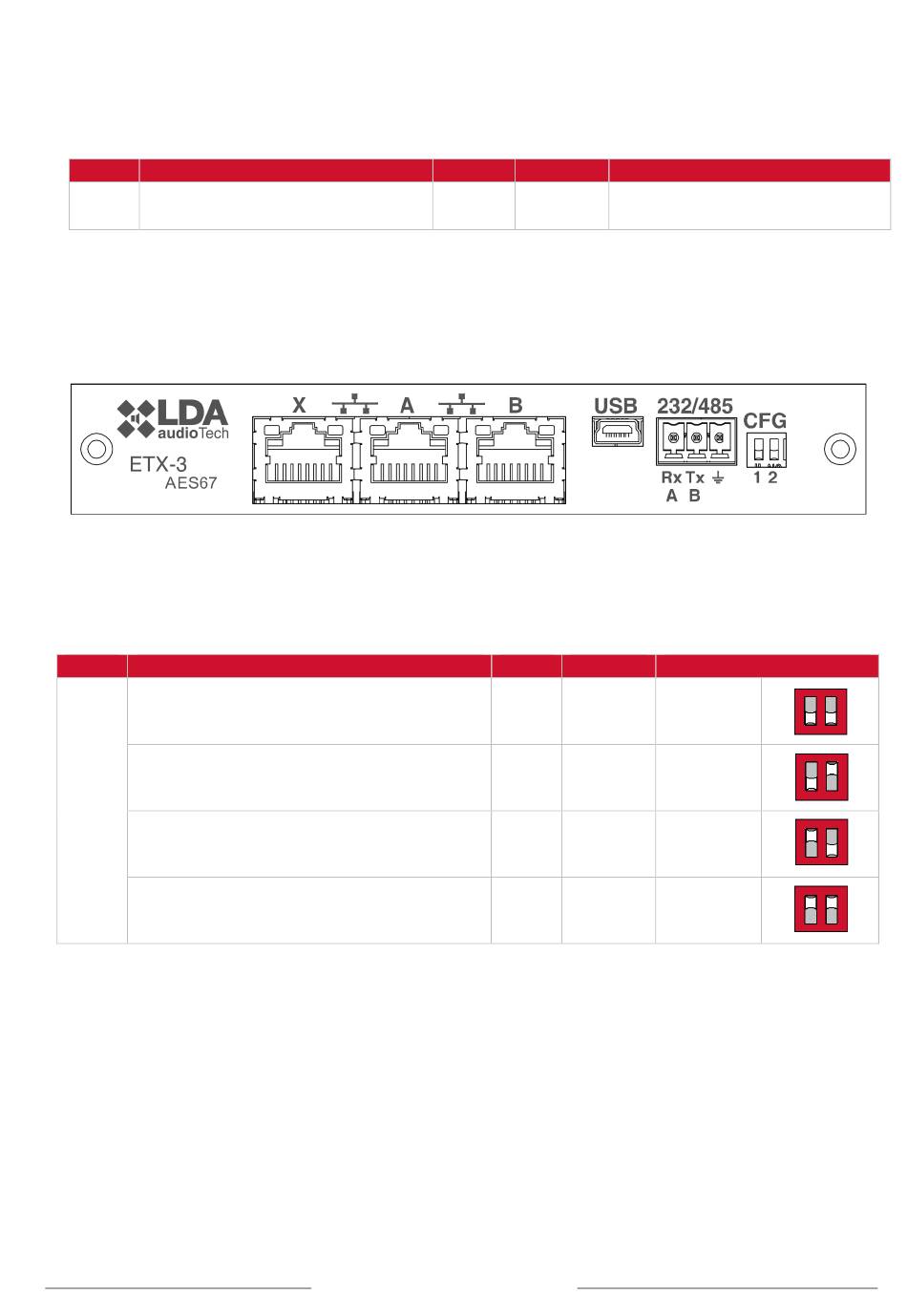

Ilustración 15: Bahía de conexión a sistema
