6. INSTALACIÓN DEL PIVOTE

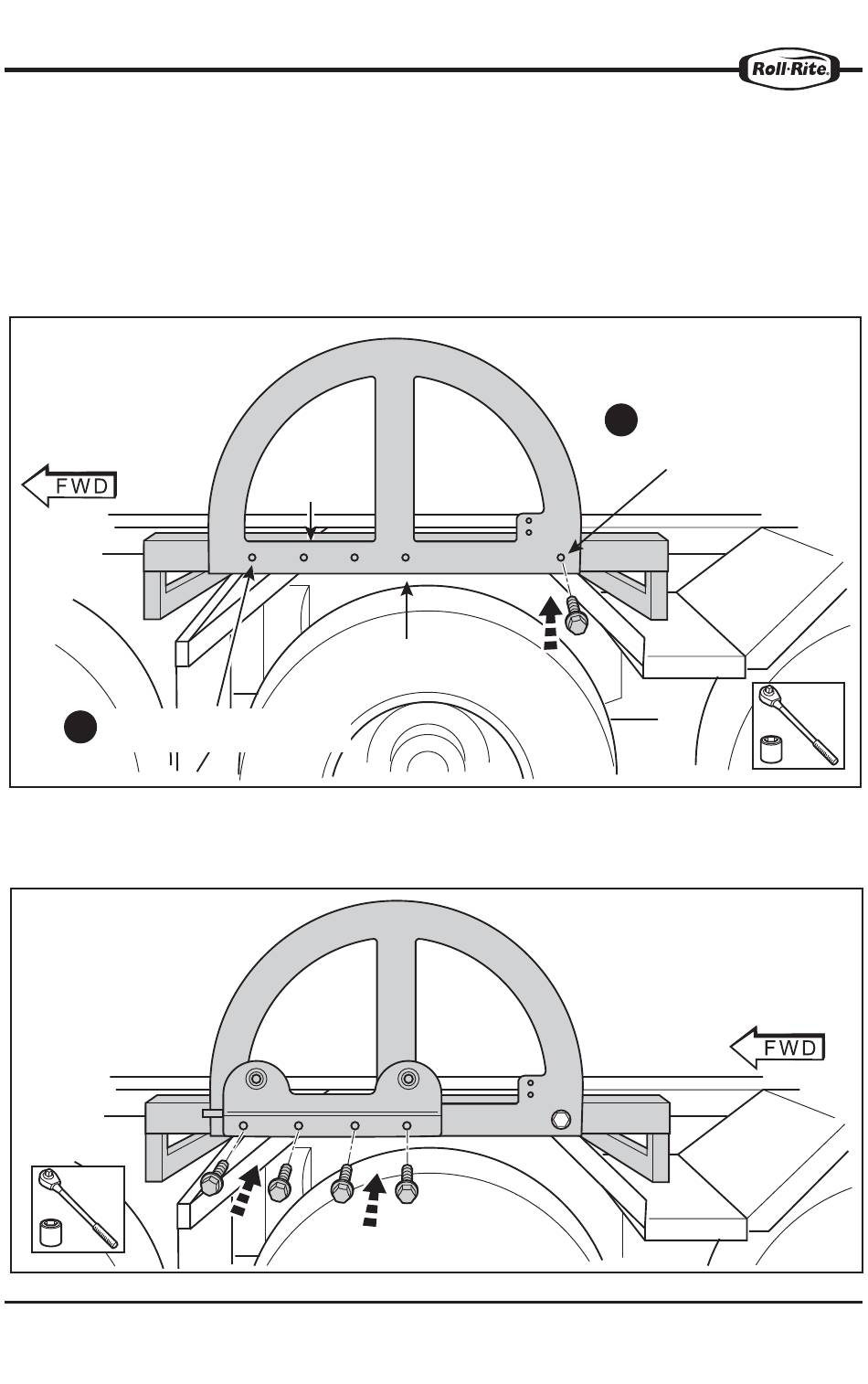

a. Coloque el soporte del arco sobre el ángulo de hierro de modo que el centro quede alineado con las
medidas que se hicieron anteriormente.
b. Compruebe que el reborde superior interno del soporte del arco esté al ras con la parte superior del
nuevo ángulo de hierro.
c. Marque y taladre el agujero más lejano del soporte del arco. Atornille el arco en su lugar con un
perno de 1/2 in x 1 1/2 in y una tuerca.
d. Acomode en su lugar el soporte del arco y marque y taladre los (4) agujeros restantes.
SE MUESTRA EL LADO
DEL CONDUCTOR
MARQUE Y TALADRE
2
LOS AGUJEROS RESTANTES
e. Coloque el soporte del pivote del brazo en posición y fije ambas partes al ángulo de hierro con pernos
de 1/2 in x 2 ¼ in y tuercas.
f. REPITA LO MISMO EN EL LADO DEL PASAJERO DEL VEHÍCULO.
SE MUESTRA EL LADO
DEL CONDUCTOR
REBORDE
AL RAS
CENTRE EL SOPORTE
EN LA MARCA MEDIA
www.rollrite.com
1
TALADRE Y FIJE
PRIMERO EL AGUJERO
TRASERO
