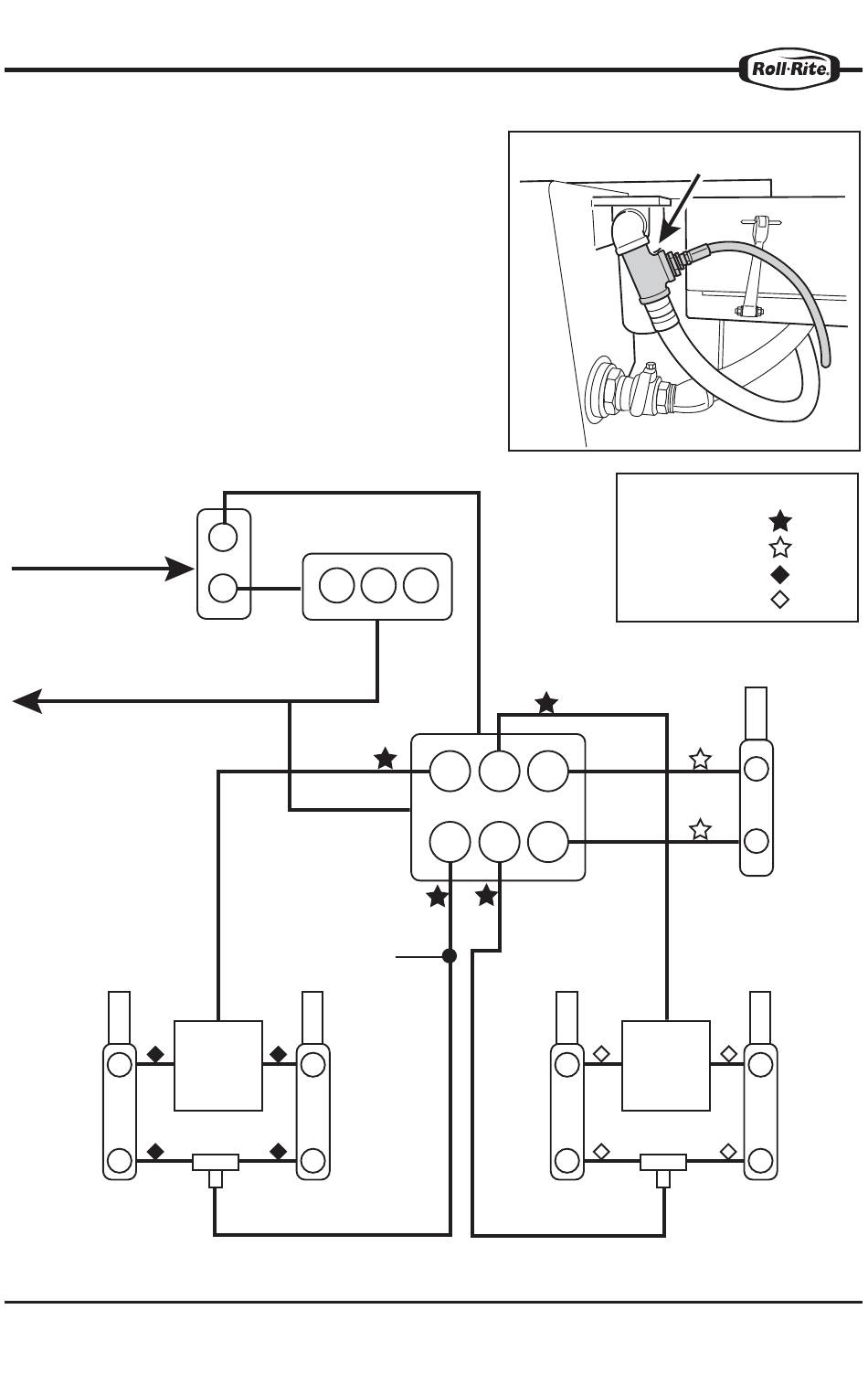

8. DIAGRAMA DE INSTALACIÓN HIDRÁULICA
a. Encamine las mangueras de las válvulas de control hacia
las válvulas separadoras de flujo.
b. Encamine las mangueras de las válvulas de control hacia
el pórtico.
c. Encamine las mangueras del conjunto de válvulas de
control hacia el depósito.
d. Encamine la manguera de suministro de presión original
del vehículo hacia la válvula de desvío.
NOTA: Si se van a usar las válvulas de control existentes
en lugar de la válvula de carrete que viene incluida, se debe
colocar una válvula de agujas según lo indicado, para
controlar la velocidad de los brazos.
PRESIÓN
VÁLVULA SEPARADORA DE FLUJO
RETORNO HACIA EL TANQUE
DESCUBRIR
DE DESVÍO
CUBRIR
BRAZO
INFERIOR IZQ.
PRESIÓN
VÁLVULA PRINCIPAL
RETORNO HACIA
EL TANQUE
(VÁLVULA DE AGUJAS
SI SE REQUIERE PARA FINES
DE VELOCIDAD)
VÁLVULA
DESCUBRIR
PM 2
CUBRIR
BRAZO
INFERIOR DER.
TAPA DE TRES
VÁLVULAS DE
CARRETE
RETRAER
EXTENDER
SUPERIOR IZQ.
www.rollrite.com
EJEMPLO DE TUBERÍA
RETORNO HACIA EL DEPÓSITO
REFERENCIA DE MANGUERAS:
BOLSA No. 79851
BOLSA No. 79852
BOLSA No. 79854
BOLSA No. 79855
VÁLVULA
DE DESVÍO
PM 2
BRAZO
SUPERIOR DER.
HACIA
ABAJO
HACIA
ARRIBA
PÓRTICO
RETRAER
EXTENDER
BRAZO
