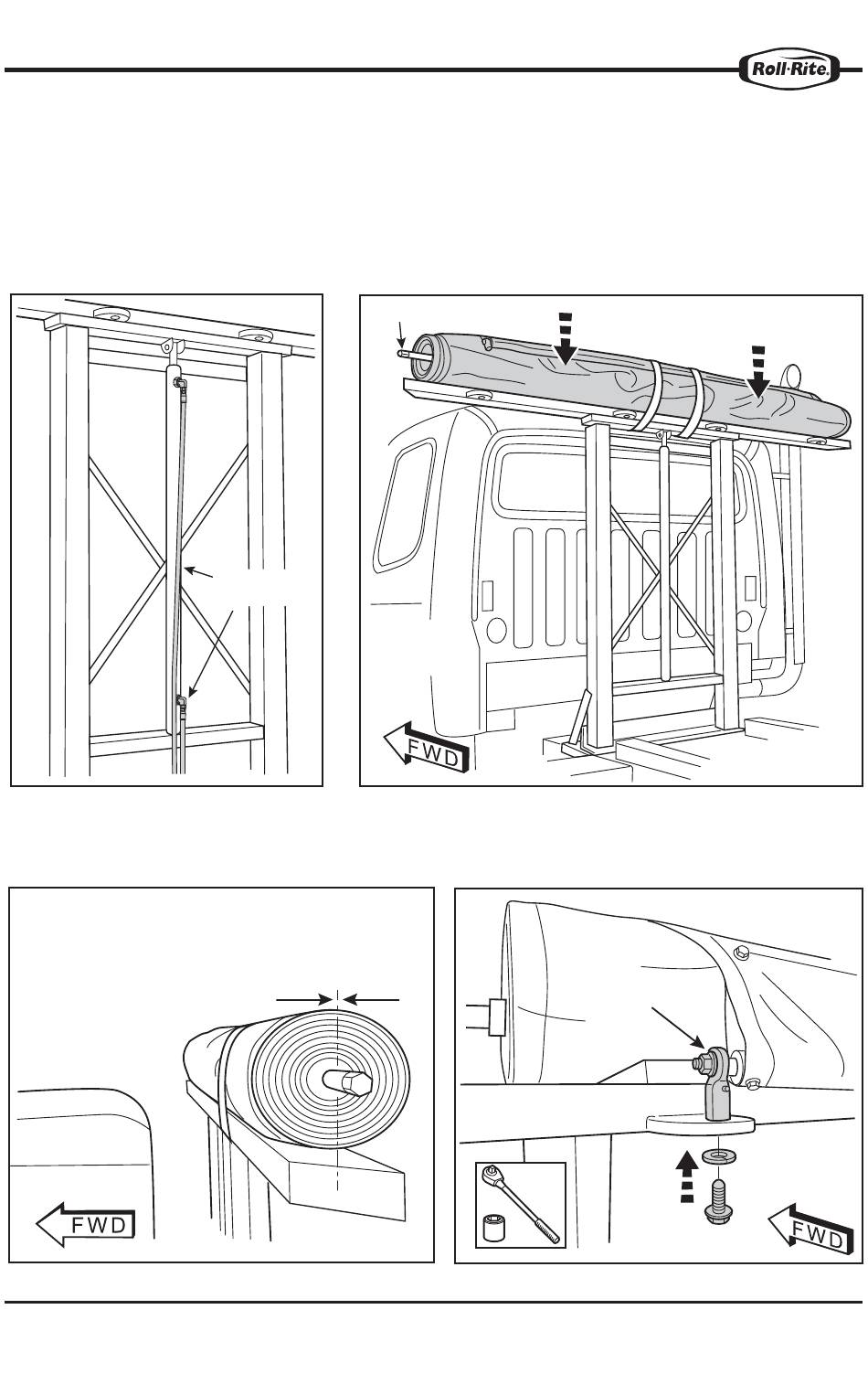

9. PARA MONTAR CONJUNTO DE LONA ENROLLADA EN EL PÓRTICO
IMPORTANTE: Instale el conjunto de lona enrollada de modo que el extremo hexagonal del eje
del tubo de torsión quede colocado en el lado del conductor del vehículo.
a. Levante el conjunto de lona enrollada hasta su posición en la parte superior del soporte transversal
del pórtico. Sujete en su sitio utilizando correas de trinquete.
NOTA: Alinee visualmente el eje de torsión con el centro del pórtico, de adelante hacia atrás.
b. Monte los extremos de la barra de sujeción en la barra transversal en ambos lados, utilizando pernos
de 1/2 in x 1 1/4 in y arandelas de seguridad.
SE MUESTRA EL LADO
DEL CONDUCTOR
MANGUERAS
DEL PÓRTICO
CENTRE LA LONA ENRROLLADA
EN LA BARRA TRANSVERSAL
EXTREMO HEXAGONAL
LADO
DEL
CONDUCTOR
www.rollrite.com
PRE-INSTALADO
