13. EJE DEL TUBO DE TORSIÓN PARA DESENROLLAR LA LONA
PRECAUCIÓN: Siga las precauciones para evitar lesiones
o que se dañen las piezas.
El tubo de torsión para enrollar la lona debe estar precargado (embobinado) antes del montaje final.
Asegúrese de estar parado sobre una plataforma estable y plana, con ambos pies puestos firmemente
en la superficie.
Procure que ningún miembro del personal este cerca de la zona del tubo de torsión y el pórtico.
Asegúrese de colocar el cuerpo a 18 in del extremo hexagonal del tubo de torsión para evitar acercarse
o alejarse demasiado.
Utilice un arnés corporal al pararse sobre una plataforma elevada que esté a más de cuatro pies del suelo.

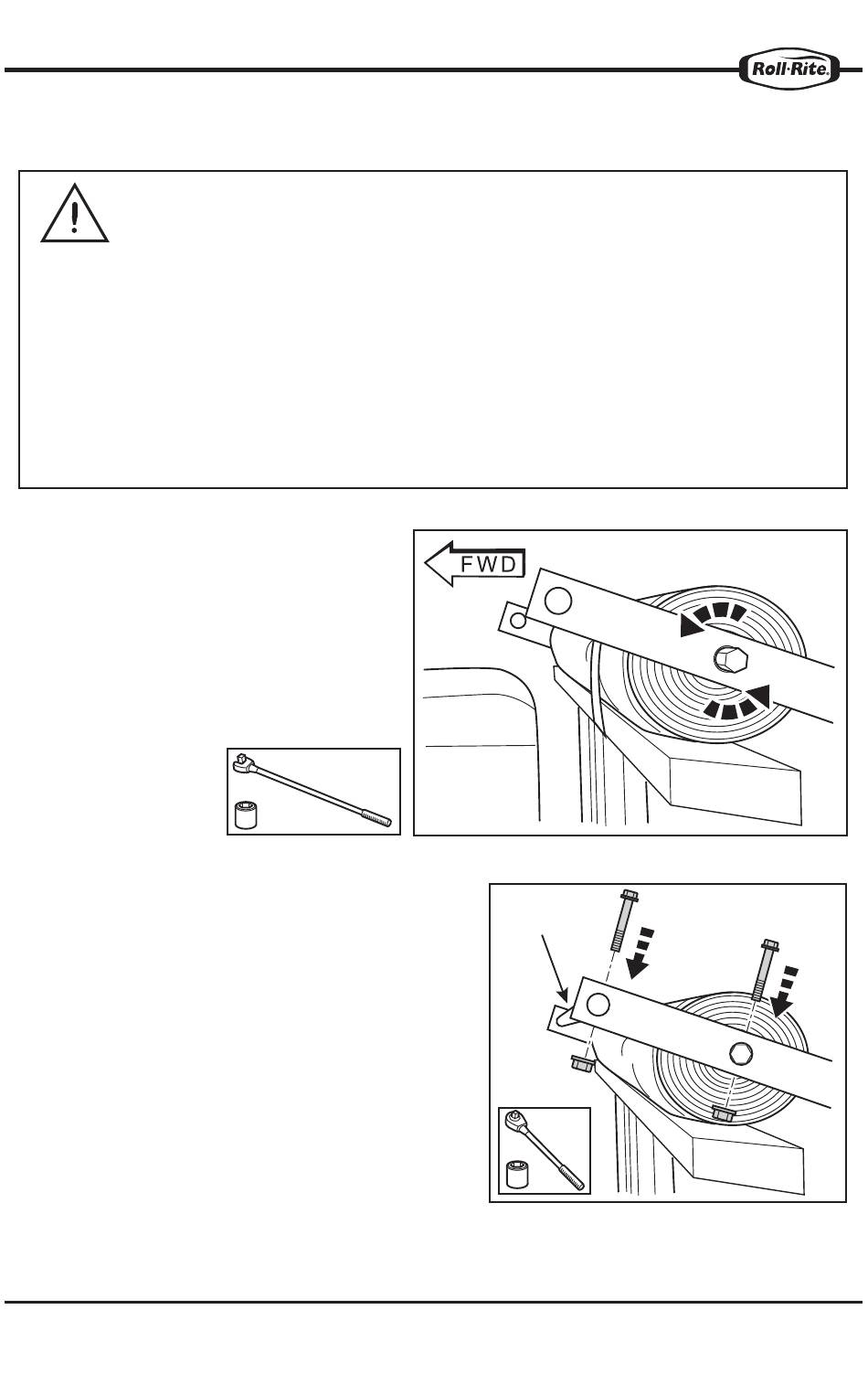

a. Coloque el brazo superior sobre el extremo
hexagonal del tubo de torsión. Con un dado de
seis puntos y un maneral de 1/2 in, embobine
el tubo de torsión ocho (8) vueltas contra las
manecillas del reloj para precargarlo.
NO UTILICE UNA LLAVE AJUSTABLE,
LLAVE DE EXTREMO ABIERTO O MANGO
DE TRINQUETE.
b. Fije el tubo de torsión en su lugar con un perno de
5/16 in x 2 1/2 in y una tuerca de seguridad después de
embobinar.
c. Instale la barra de tracción superior (adelante de la lona)
en el brazo superior con el extremo hexagonal en el lado
del conductor y fíjela en su lugar con un perno de
5/16 in x 2 1/2 in y una tuerca de seguridad.
d. Instale el extremo del tubo de torsión y el extremo de la
barra de tracción en el brazo superior del lado del
pasajero y fíjelos con un perno de 5/16 in x 2 1/2 in y una
tuerca de seguridad.
BARRA DE
TRACCIÓN
