DESCRIPCIÓN GENERAL
Comience por inspeccionar el estado general del vehículo y las ubicaciones del equipo existente,
incluidas mangueras hidráulicas, tanque de depósito y controles hidráulicos.
NOTA: Los pasos precisos de montaje e instalación necesarios pueden variar según el tipo de vehículo.
El técnico tendrá que determinar las mejores ubicaciones y posibles adaptaciones especiales necesarias
de acuerdo a la instalación.

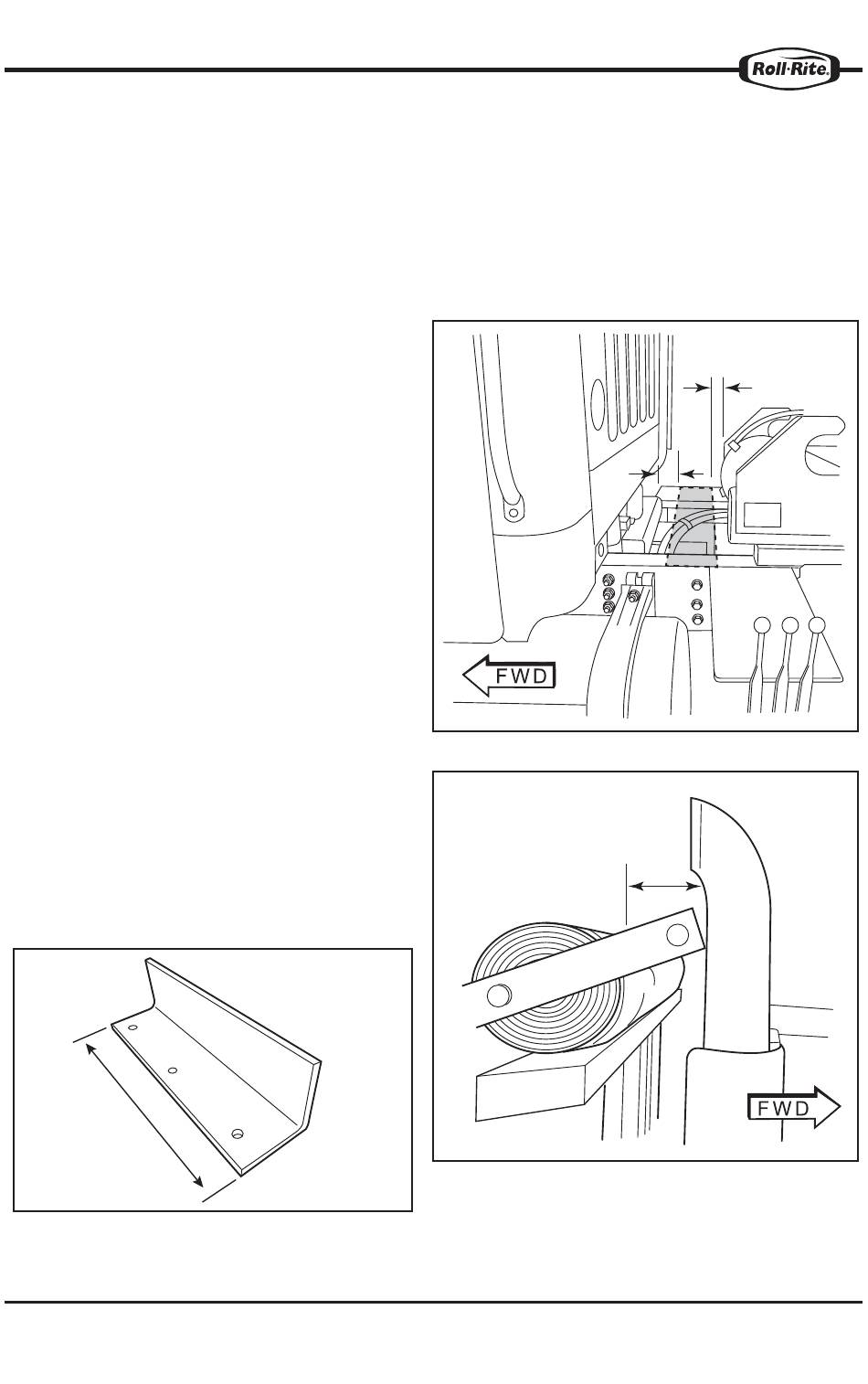

IMPORTANTE:

El pórtico se debe colocar de modo que todas las
superficies estén a una distancia de 2 in de la
cabina del camión y las superficies del bastidor de
desenvolvimiento no relacionadas con la sujeción
del pórtico.
El pórtico debe estar ubicado de modo que el
conjunto de lona enrollada esté a una distancia
mínima de 5 in de cualquier componente del escape
del motor.
Determine las mejores ubicaciones de montaje en el
bastidor detrás de la cabina. Asegúrese de que una
superficie plana y horizontal este libre y sin
obstrucciones para colocar la base del pórtico.
1. SOPORTES DE MONTAJE DEL PÓRTICO
a. Mida la distancia entre la polea elevadora y la
parte trasera de la cabina.
b. Mida la distancia entre la parte trasera de la
cabina y la salida del tubo de escape.
c. Verifique las especificaciones de espaciamiento
de las piezas nuevas.
d. Utilice un ángulo de hierro de 4 in x 4 in x 3/8 in
para fabricar los soportes. Es preferible una
longitud de 12 in, y no menos de 8 in.
12"
www.rollrite.com
2"
2"
5"
4 of 26
