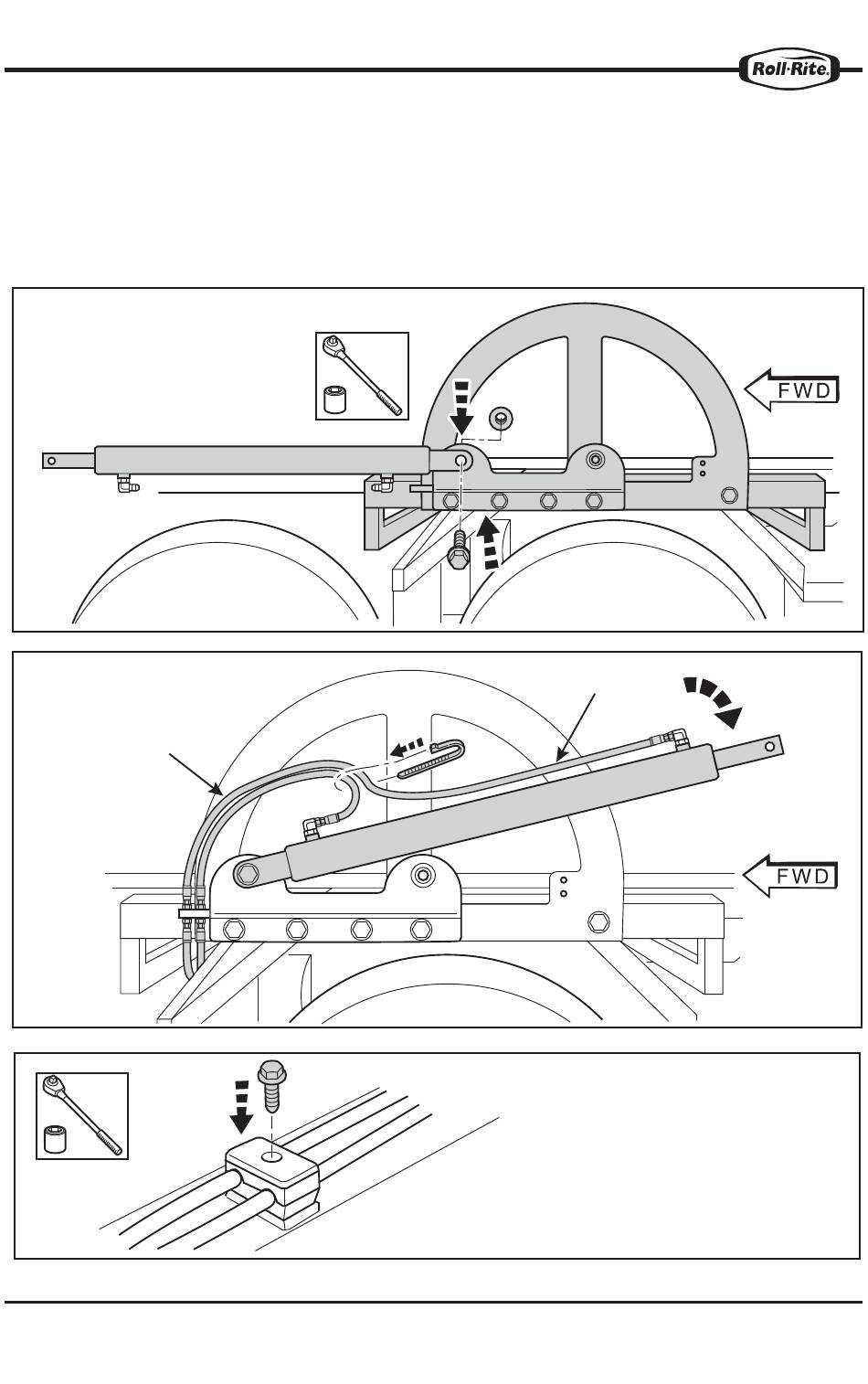

10. CILINDROS DE ELEVACIÓN
a. Monte los cilindros de elevación izquierdo y derecho en los soportes de pivote con pernos
de 3/4 in x 2 3/4 in y tuercas.
b. Encamine e instale todas las mangueras en los acoplamientos de cilindro.
c. Fije las mangueras con abrazaderas y amarres de plástico.
SE MUESTRA EL LADO
DEL CONDUCTOR
ENCAMINAMIENTO DE LA
MANGUERA PRINCIPAL
DEL BRAZO
Manguera de 25 "
Manguera de 25 "
EJEMPLO DE ABRAZADERA DE MANGUERA
INSTALADA EN EL BRAZO
