MANTENIMIENTO

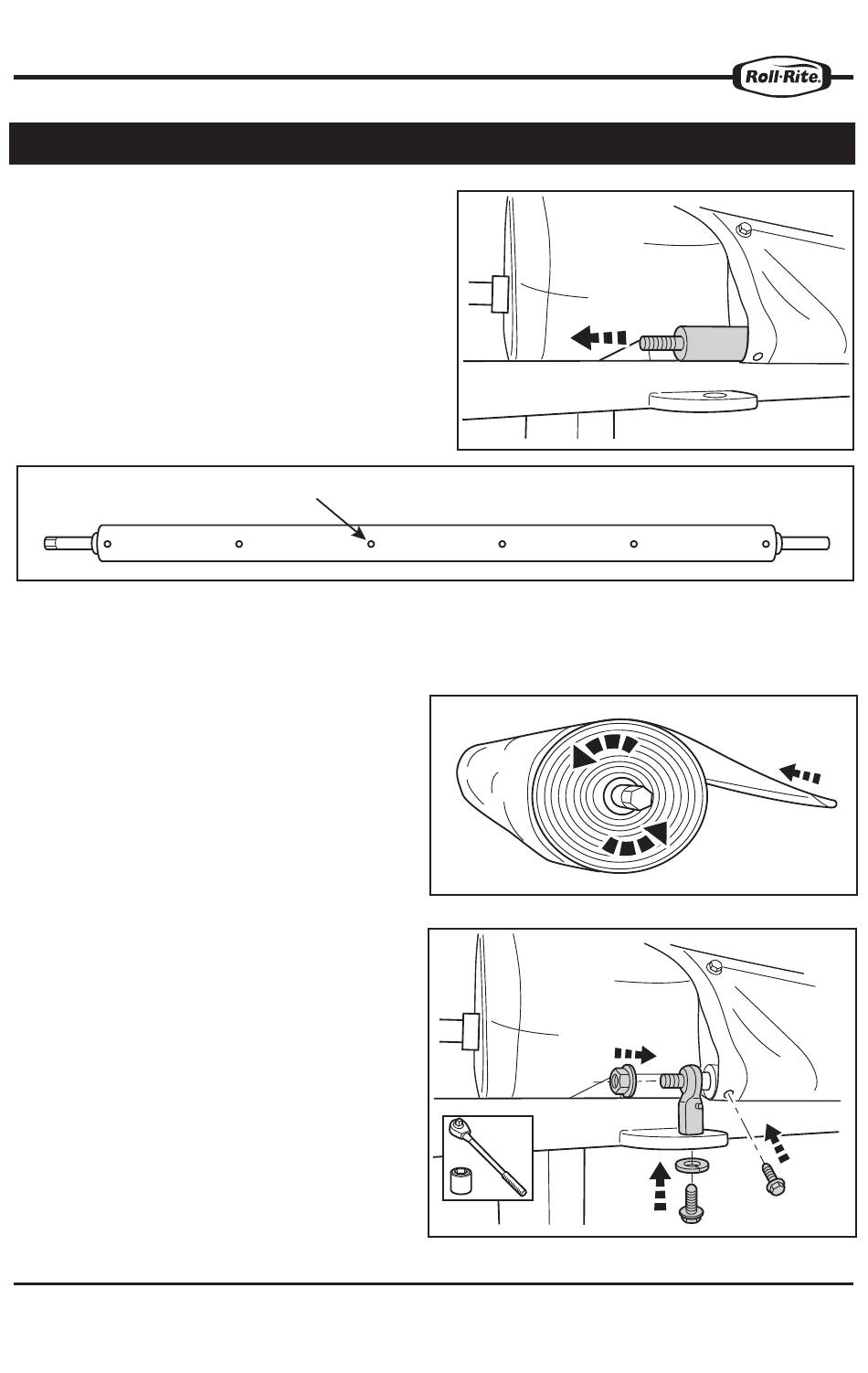

d. Retire la tuerca de 1/2 in en un costado de la barra de
sujeción y retire el extremo de varilla. En este momento
podrá deslizar la barra de sujeción fuera del
receptáculo de la lona.
e. Ahora puede desenrollar la lona (contra las manecillas
del reloj desde el lado del conductor) ya sea jalando
la lona o utilizando un dado de 3/4 in y un maneral o
una llave de 3/4 in.
f. Una vez que desenrolle completamente la lona,
quedarán al descubierto los seis (6) tornillos de 5/16 in.
g. Retire estos tornillos para quitar la lona.
NOTA: Si el conjunto del tubo está dañado, puede retirarlo de los brazos en este momento. Podría ser
necesario aflojar la correa de trinquete y retirar el perno de 5/16 de un extremo de la barra de tracción para
poder mover un brazo y facilitar el procedimiento.
Para instalar el conjunto de tubo nuevo, compruebe
que el eje de 1 in esté conectado a ambos brazos,
y que la barra de tracción y el trinquete (si es el caso)
estén instalados o apretados.
a. Instale la lona utilizando los seis (6) tornillos de
5/16 in. Enrolle nuevamente la lona en la parte
superior en SENTIDO CONTRARIO A LAS
MANECILLAS DEL RELOJ, desde el lado del
conductor hasta que quede bien enrollada.
b. Réinsérez la barre de maintien dans l'ourlet et
reposez l'extrémité de barre avec un écrou
de 1/2 po.
c. Posez les boulons de fixation de 1/4 po de la
bâche à la barre de maintien.
d. Posez les boulons de fixation de 1/2 po des
extrémités de la tige aux plaques de maintien
sur le portique.
5/16" TORNILLOS
