7. INSTALACIÓN HIDRÁULICA
IMPORTANTE: Las mangueras se deben encaminar e instalar para asegurar que no haya fricción
ni desgaste. Las mangueras no deben tener contacto directo con ningún componente en
movimiento del bastidor del camión o remolque.

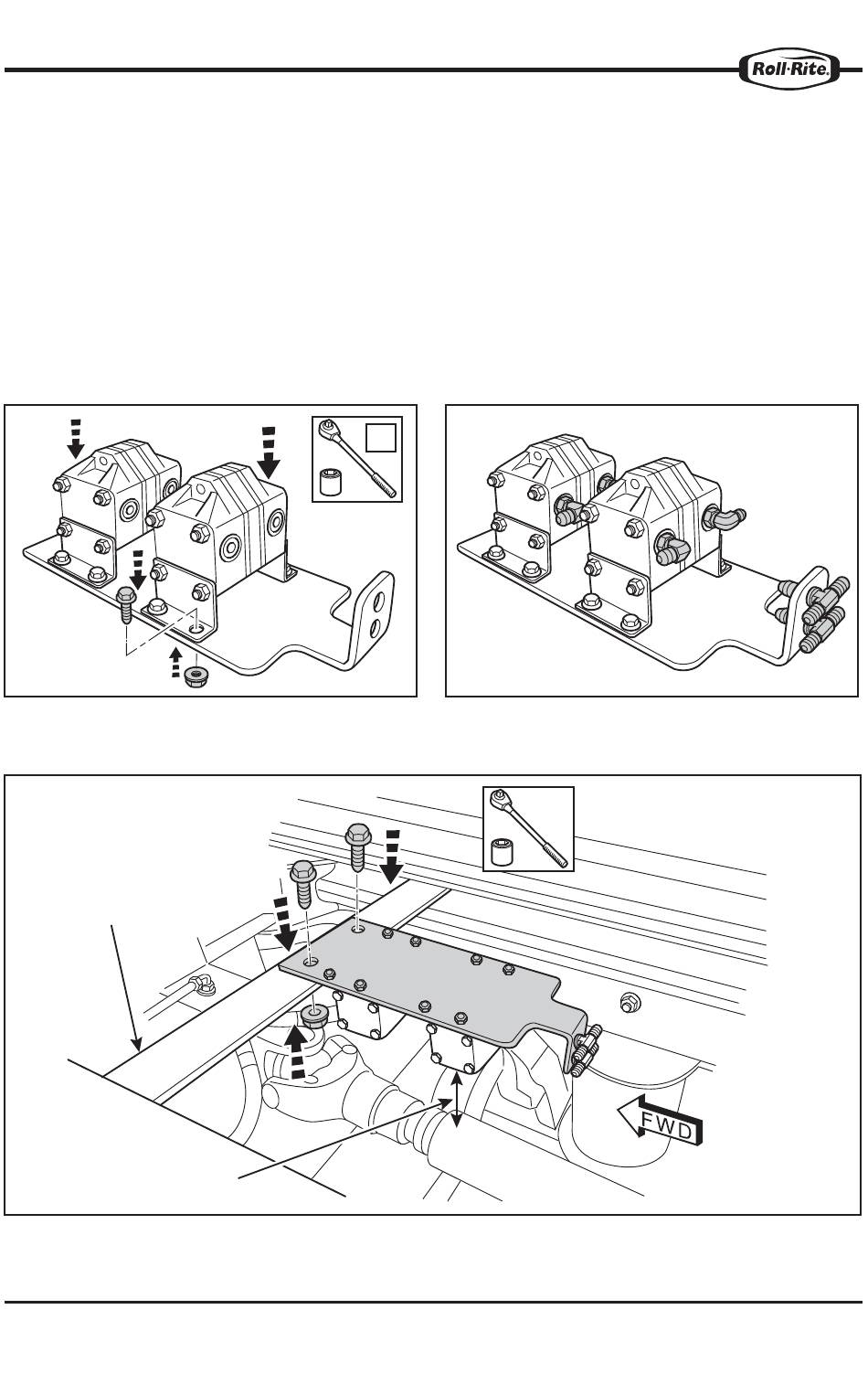

a. Localice un lugar adecuado para el soporte de montaje que sujetará las válvulas separadoras de flujo.
Se recomienda tener un travesaño entre los rieles del bastidor. Fabrique el travesaño de ser necesario.
b. Taladre y monte el soporte de la válvula separadora de flujo. Pinte todo metal que sea nuevo.
c. Instale todos los acoplamientos a las válvulas separadoras de flujo cuando monte las válvulas en
el soporte utilizando pernos de 5/16 in x 3/4 in y tuercas.
d. Monte el soporte con las válvulas colocadas en el travesaño. Compruebe que se mantenga el
espaciamiento adecuado.
TRAVESAÑO FABRICADO
SOLDADO EN SU SITIO
MANTENGA LA DISTANCIA
CON RESPECTO A LAS
PIEZAS EN MOVIMIENTO
8X
www.rollrite.com
ACOPLAMIENTOS INSTALADOS
