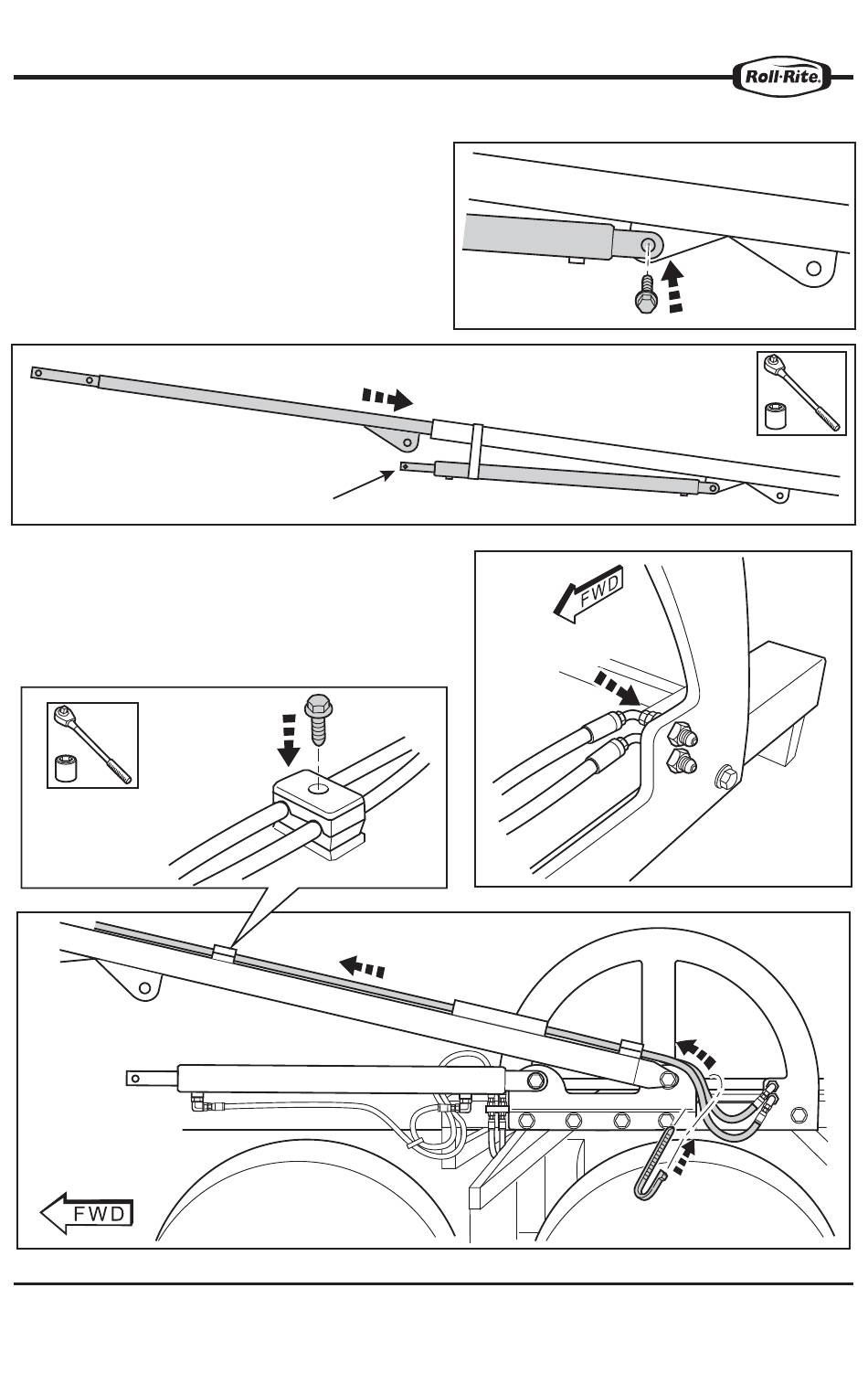

b. Deslice el tubo del brazo superior dentro del tubo
del brazo inferior.
c. Instale el cilindro de extensión del brazo con un
perno de 1/2 in x 2 1/4 in y una tuerca, sujete
con una correa.
NOTA: No inserte el cilindro en el brazo superior
en este momento.
d. REPITA LO MISMO EN EL LADO DEL
PASAJERO DEL VEHÍCULO
BRAZO SUPERIOR
e. Encamine e instale todas las mangueras.
Consulte el diagrama en la página 12.
f. Sujete los soportes de sujeción de las mangueras y
amarres de plástico en la parte INTERIOR de los brazos.
g. REPITA LO MISMO EN EL LADO DEL PASAJERO
DEL VEHÍCULO.
EJEMPLO DE ABRAZADERA
DE MANGUERA
NO INSERTE EN
ESTE MOMENTO
SE MUESTRA EL LADO
DEL CONDUCTOR
CILINDRO
