11. BRAZOS Y BARRAS DE TRACCIÓN

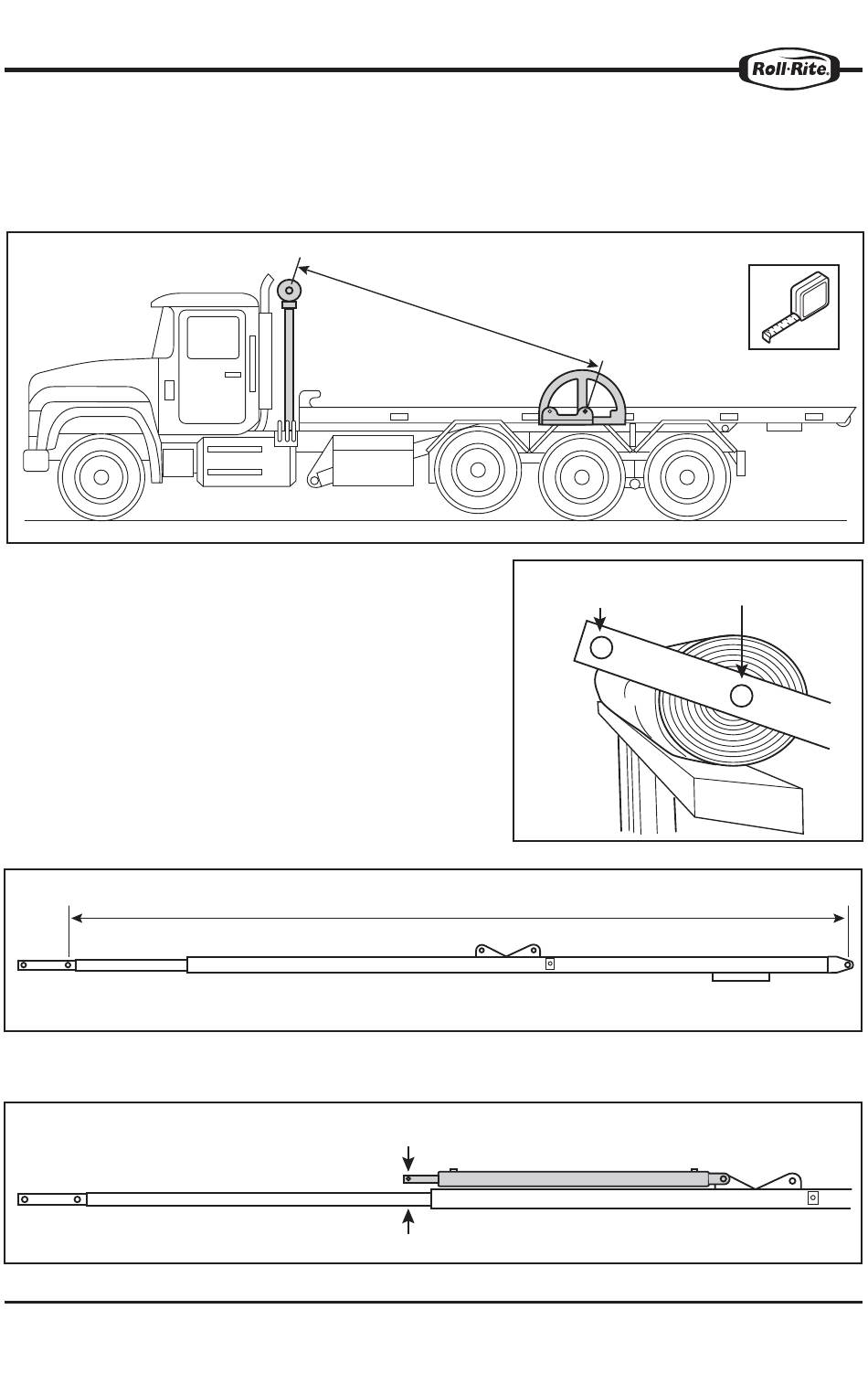

a. Mida la distancia entre el montaje del brazo inferior en el soporte de pivote y el eje de torsión
de la lona enrollada. Compruebe que es uniforme en ambos lados y registre la medida (X).
NOTA: El brazo superior tiene un bloque de acero en el
extremo, con dos agujeros. El agujero superior es para la
barra de tracción y el agujero inferior es para el tubo de torsión.
b. Coloque el brazo inferior sobre una superficie de trabajo.
c. Deslice el tubo del brazo superior en el tubo del brazo
inferior de modo que la distancia total del agujero superior
del tubo de torsión con respecto a el agujero inferior del
pivote sea la medida que se determinó anteriormente (X).
Marque el brazo superior a lo largo.
BRAZO SUPERIOR
d. Ancle el cilindro de extensión en su lugar en el brazo y utilice esto para determinar la ubicación de las
placas de montaje del brazo superior. NOTA: Asegúrese de que el pistón del cilindro este
completamente asentado.
BRAZO SUPERIOR
DISTANCIA (X)
MARQUE LA POSICIÓN DE LAS PLACAS
www.rollrite.com
(X)
BARRA DE
TRACCIÓN
BRAZO INFERIOR
CILINDRO
BRAZO INFERIOR
TUBO DE
TORSIÓN
