Instalación Del Brazo Y Cilindro De Extensión / Retracción - Roll-Rite 79300 Instrucciones Para La Instalación

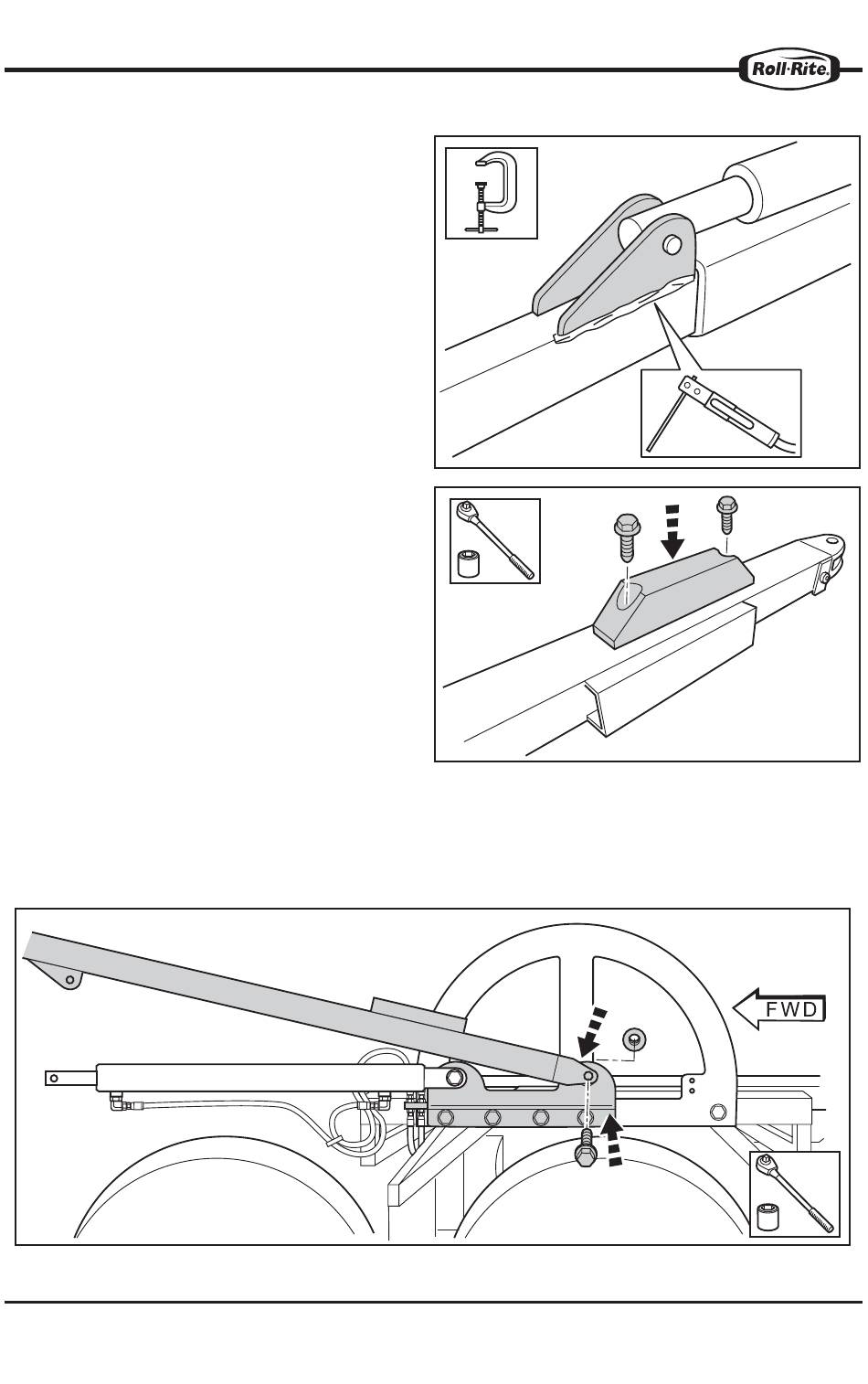

e. Sujete las placas de montaje superiores en su
sitio utilizando el cilindro como guía. Suelde las
dos nuevas placas de montaje del cilindro en el
brazo superior.
f. Retire el cilindro. Pinte todo metal que sea nuevo.
g. Instale bloques guía metálicos en la parte externa
de los brazos superiores con pernos de
3/8 in x 1 1/2 in.
h. REPITA LOS MISMOS PASOS EN EL BRAZO
OPUESTO.
12. INSTALACIÓN DEL BRAZO Y CILINDRO DE EXTENSIÓN / RETRACCIÓN
a. Monte el brazo inferior en el soporte del pivote con un perno de 3/4 in x 2 3/4 in y una tuerca.
NOTA: Utilice el punzón para alinear los agujeros.
