Instalación De La Estructura De Montaje Del Pivote - Roll-Rite 79300 Instrucciones Para La Instalación

d. El soporte de montaje del arco de pivote requiere de una holgura de 32 in en la base.
e. Mida la mitad de esa distancia (16 in) hacia adelante de las marcas centrales del vehículo
(este será el reborde frontal del soporte del arco).
f. Determine si los soportes de montaje se pueden fijar en esta ubicación. SI NO ES ASÍ, encuentre
la ubicación frontal más cercana que permita una holgura mínima de 32 in para el arco de pivote.
g. Marque la ubicación de montaje del soporte en el vehículo. Verifique el requisito de distancia
de 100 in de lado a lado. NOTA: Probablemente se necesite más apoyo en el soporte.
Fabrique según se requiera. IMPORTANTE: Asegúrese de dejar suficiente espacio libre para
el fondo del contenedor.
h. Suelde el ángulo de hierro de 4 in x 3 in en el vehículo. NOTA: El ángulo de hierro del montaje
es de 3 in en sentido vertical x 4 in en sentido horizontal.
i. REPITA LO ANTERIOR EN EL LADO OPUESTO DEL VEHÍCULO.
j. Pinte todas las superficies de los nuevos soportes.

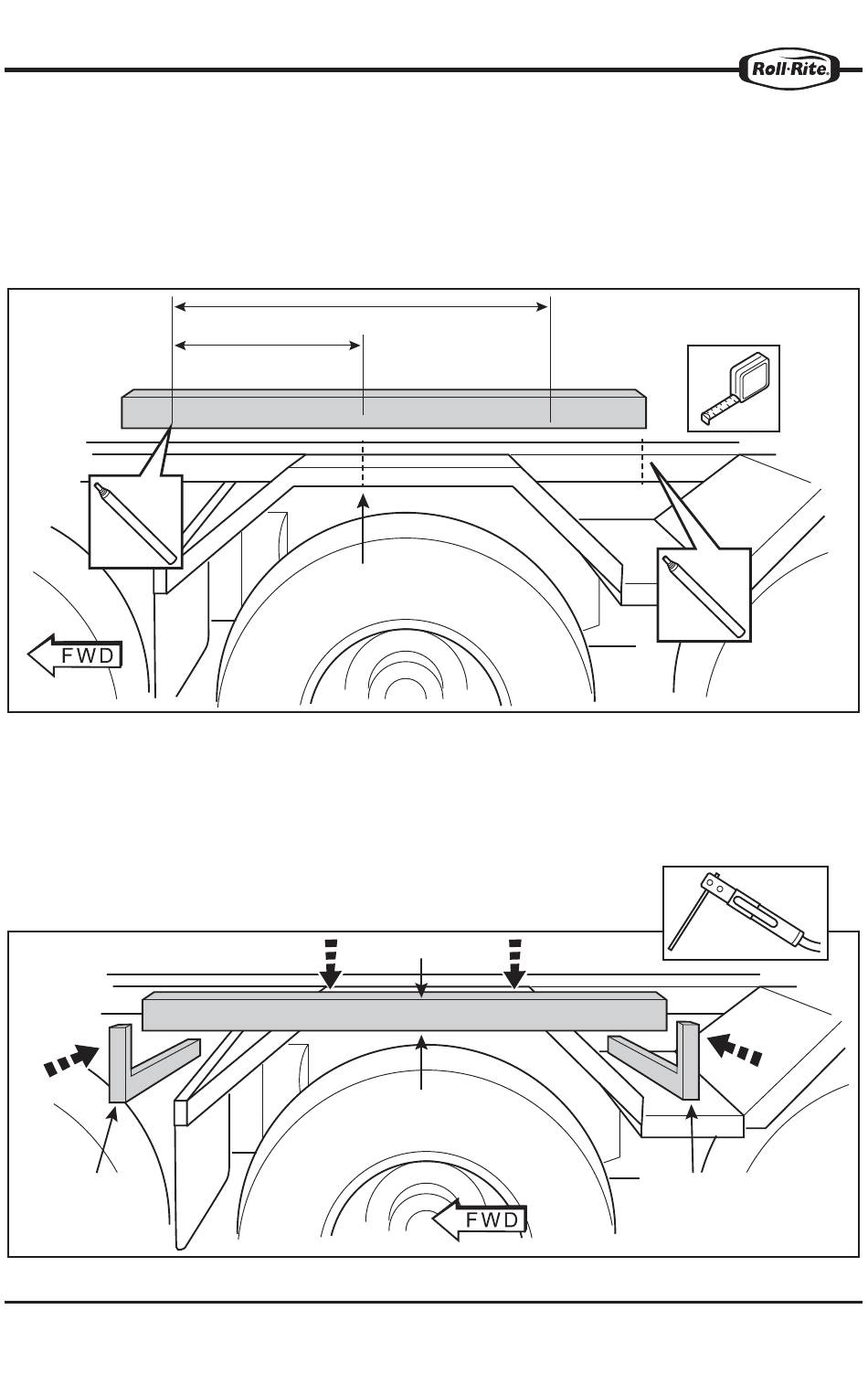

SE MUESTRA EL LADO
DEL CONDUCTOR
APOYO
ADICIONAL
FABRICADO
EL ARCO DE PIVOTE REQUIERE DE 32 in
MARCA A 16 in
MARCA A LA MITAD
3"
www.rollrite.com
SE MUESTRA EL LADO
DEL CONDUCTOR
APOYO
ADICIONAL
FABRICADO
