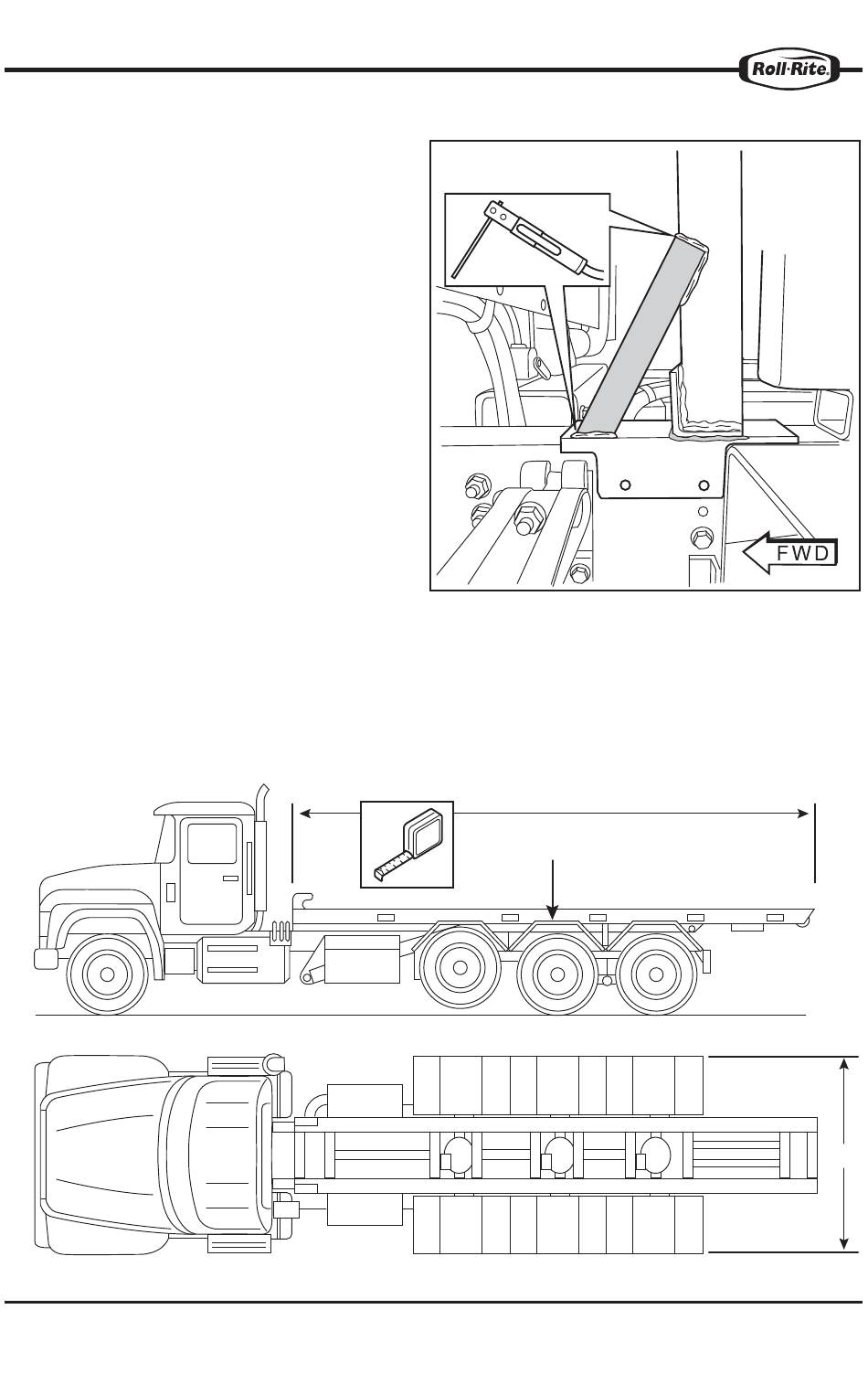

4) MÉNSULAS ANGULARES DEL PÓRTICO
a. Prepare dos (2) tramos de 12 in de ángulos de
hierro de 2 in x 2 in x 1/4 in (o similar).
b. Coloque los apoyos entre las ménsulas de soporte
y la torre del pórtico, en un ángulo que proporcione
apoyo adelante y atrás. Corte los apoyos según
sea necesario para que ajusten.
c. Suelde los apoyos en su sitio, en ambos lados
del vehículo.
d. Pinte las superficies terminadas de los soportes.
5. MONTAJES DE PIVOTE
Es necesaria una estructura segura para atornillar las
guías y los montajes. Utilice el ángulo de hierro
provisto de 4 in x 3 in x ¼ in.
Comience por determinar las ubicaciones adecuadas
según estas medidas:
a. Mida el área del contenedor del frente hacia atrás y determine el punto medio. Marque las ubicaciones
en cada lado.
b. En este momento, examine el vehículo y determine las mejores opciones de montaje. Quizás tenga que
fabricar más ménsulas de soporte.
c. IMPORTANTE: La estructura de montaje debe estar a una distancia de 100 in de la superficie
vertical exterior del ángulo de hierro, de derecha a izquierda.
SE MUESTRA EL LADO
DEL CONDUCTOR
MARCA A LA MITAD
www.rollrite.com
100"
