ES

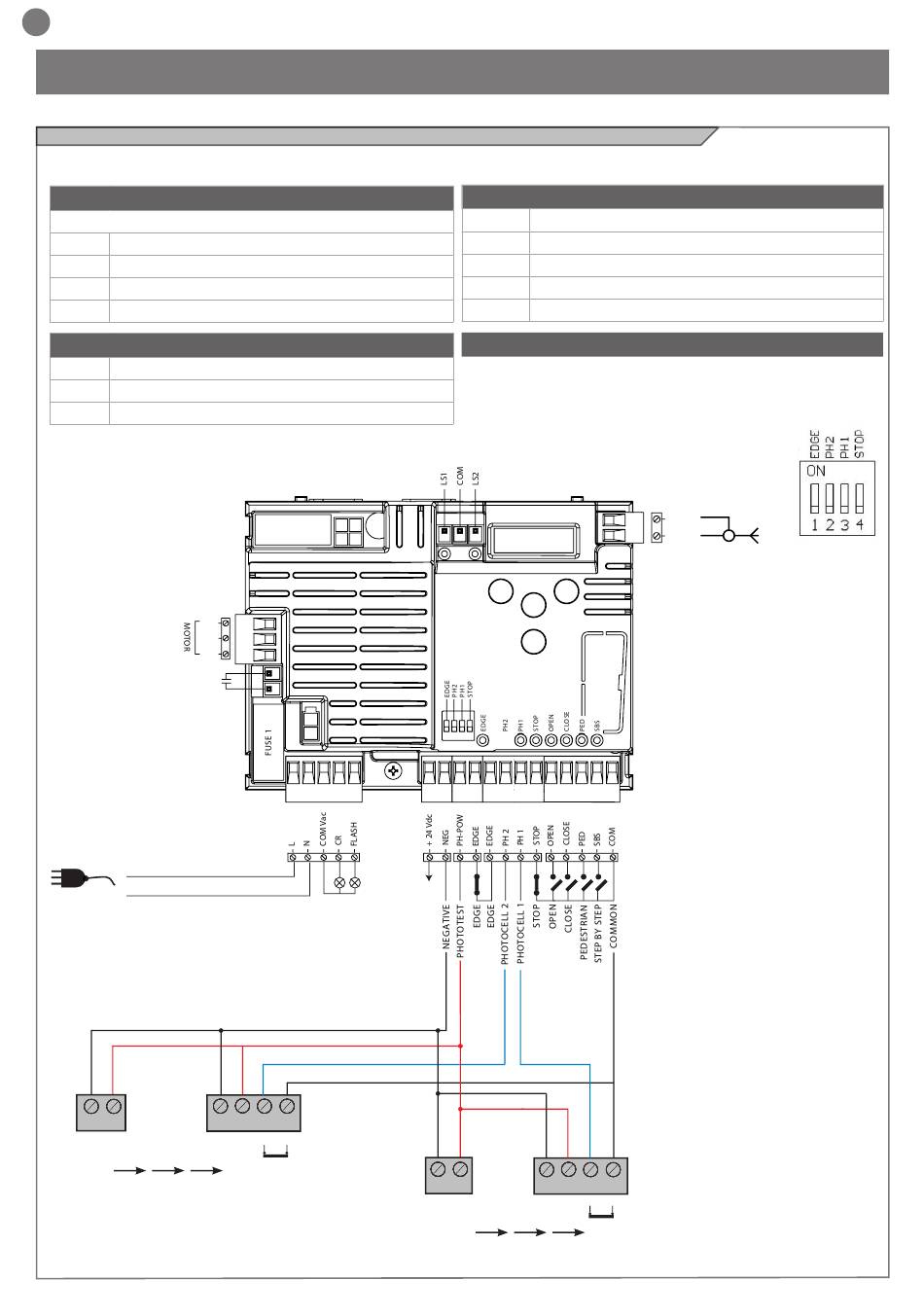

4 - INSTALACIÓN DEL PRODUCTO
4.1 - Conexiones eléctricas
ATENCIÓN - Antes de realizar las conexiones, compruebe que la central no esté alimentada
CONECTOR MOTOR
Regleta de conexiones alimentación
L1 Fase motor
COM Común motor
L2 Fase motor
COND Condensador motor
CONEXIÓN FINAL DE CARRERA MOTOR
LS1 Entrada final de carrera 1
COM Común final de carrera
LS2 Entrada final de carrera 2
COND
L
N
1 2
GND 12/24
_
AC/DC
TX
PH2
42
FUSE 2
L1
COM
L2
1 2 3 4
GND 12/24 COM OUT
_
AC/DC
NC
RX

CONECTOR ALIMENTACIONES

L Fase alimentación 230 Vca (120 Vca) 50-60 Hz
N Neutro alimentación 230 Vca (120 Vca) 50-60 Hz
COM Vac Común de las salidas "CR" y "FLASH"
CR Luz de cortesía, 230 Vca (120 Vca) 100 W
FLASH Luz intermitente, 230 Vca (120 Vca) 40 W
SELECTOR DIP SWITCH
Ajustado en "ON" inhabilita las entradas EDGE, PH2, PH1, STOP.
Elimina la necesidad de puentear las entradas en la regleta.
ATENCIÓN - con el dip switch en ON, los dispositivos
de seguridad conectados quedan desactivados
MENU
UP DOWN
SBS
OUTPUT
24 Vdc
2 3 4
1 1 2
GND 12/24
GND 12/24 COM OUT
_
_
AC/DC
AC/DC
TX
RX
PH1
SHIELD
ANT
NC
