1 Válvula de control
2 Sensor AMR
3 Convertidor A/D
4 Microprocesador
5 Convertidor D/A
6 Convertidor i/p

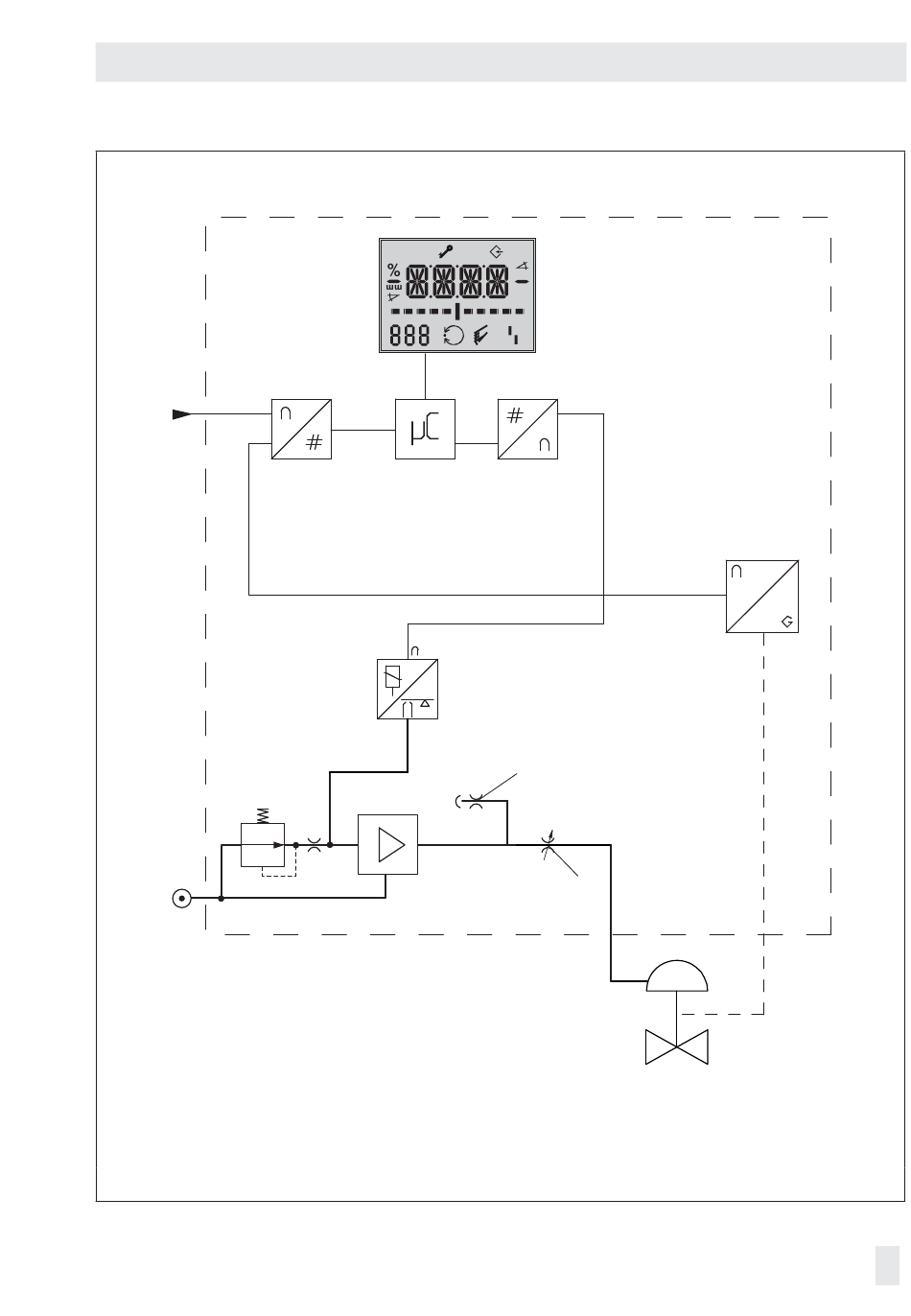

Fig. 1: Esquema de funcionamiento
EB 8394 ES
S
3
4
6
7
7 Amplifi cador neumático
8 Manorreductor
9 Restricción fi ja
10 Restricción Q
11 Indicación
Construcción y principio de funcionamiento
