Montaje a la válvula – Piezas de montaje y accesorios
4.4.1 Montaje del amplifi cador inversor Tipo 3710
Cuando se utiliza el amplifi cador inversor Tipo 3710 es necesario montar una placa de cone-
xiones entre posicionador y amplifi cador inversor. El amplifi cador inversor, junto con la placa
de conexiones, se fi ja con unos tornillos al posicionador (fi g. 14). Para mayores detalles del
amplifi cador inversor Tipo 3710 consultar las instrucciones de montaje y servicio:
EB 8392

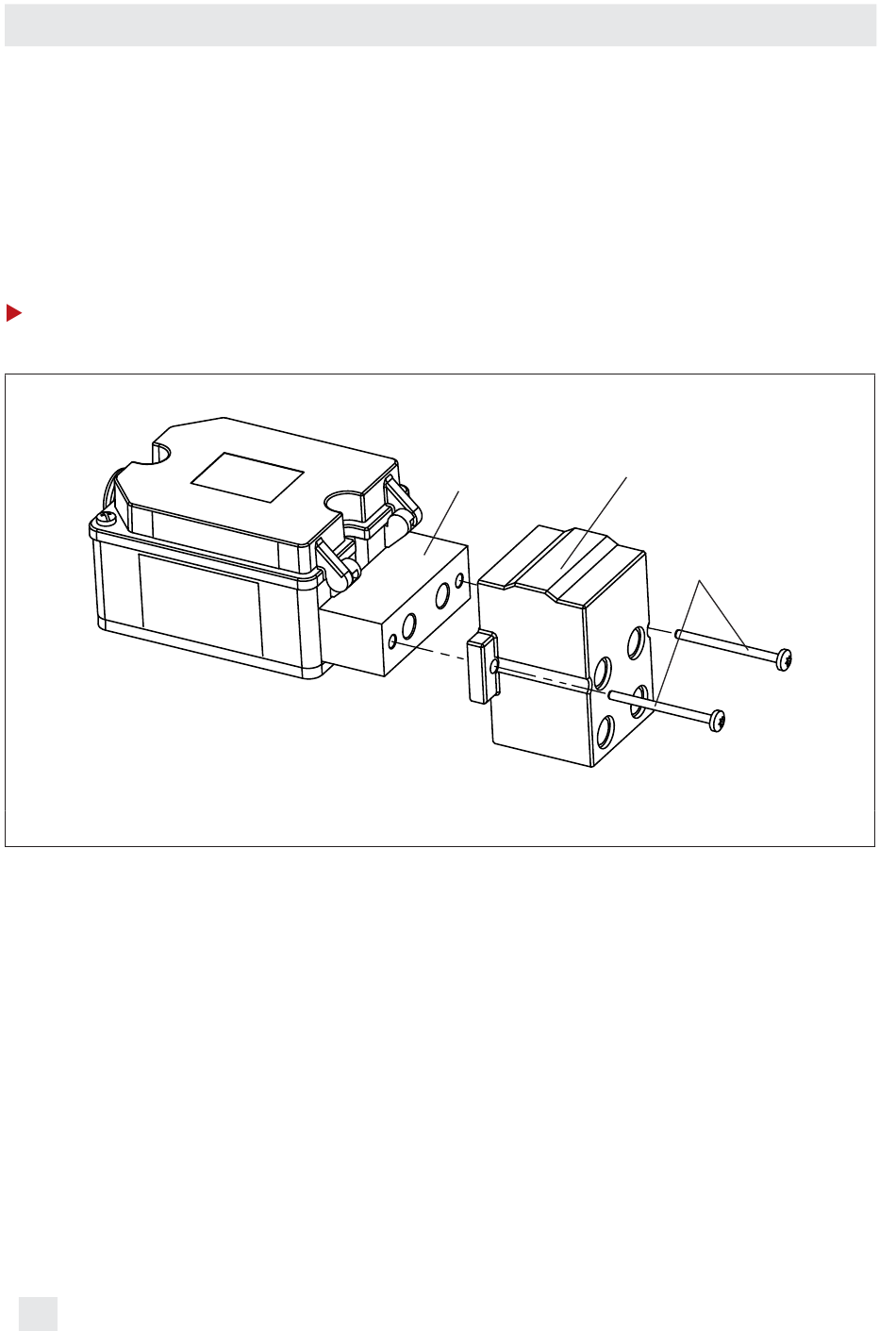

Fig. 14: Montaje del amplifi cador inversor Tipo 3710
26
placa de conexiones
amplifi cador inversor
Tipo 3710
tornillos M5
EB 8394 ES
