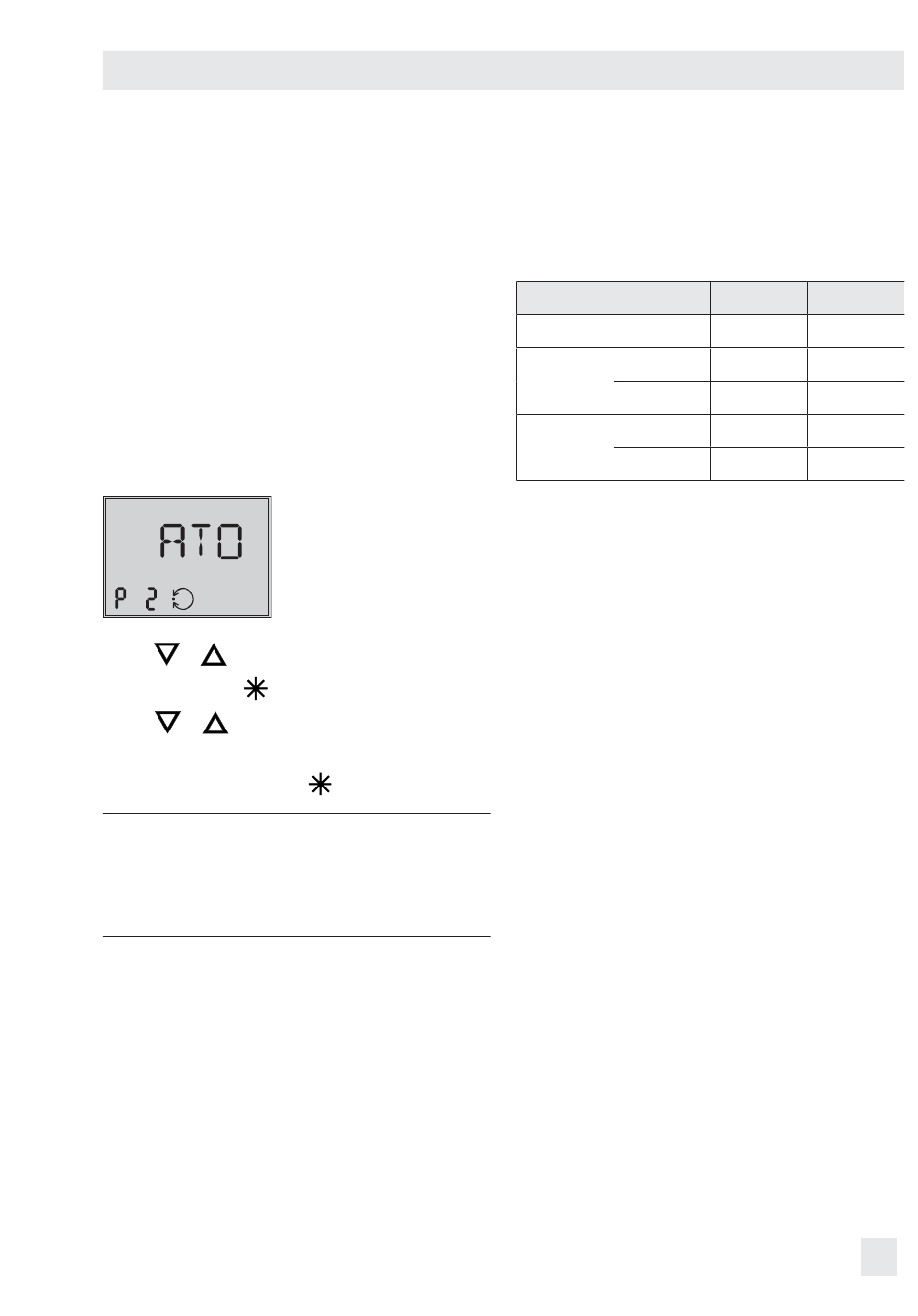

7.4 Dirección de apertura/
sentido de actuación
− Cuando al aumentar la presión de man-
do la válvula abre AIR TO OPEN (ATO).
− Cuando al aumentar la presión de man-
do la válvula cierra AIR TO CLOSE (ATC).
La presión de mando es la presión a la sali-
da del posicionador que se conduce al acci-
onamiento.
Desbloquear para confi guración (cap. 7.2).
o hasta que aparece el Code P2.
Tocar
Seleccionar con , P2 intermitente.
o hasta que aparece la posición
Tocar
de seguridad deseada.
Confi rmar el ajuste con
Nota:

El cambio en la dirección de apertu-
ra/sentido de actuación tiene efecto
sólo después de una inicialización.

7.5 Sentido de movimiento

El ajuste estándar del sentido de movimiento
en el código P7 es aumentando/aumentando.
Controlar: después de completarse la iniciali-
zación la pantalla del posicionador debe in-
dicar para la posición cerrada de válvula 0
%, y para válvula abierta 100 %.
EB 8394 ES
estándar ATO
.
Puesta en marcha y ajustes
Si es necesario, se puede modifi car el sentido
de movimiento tanto antes como después de
la inicialización.
Se cumple la siguiente relación:
Válvula
Pantalla
>>
ATO
<>
>>
ATC
<>
>> aumentando/aumentando
<> aumentando/disminuyendo
7.6 Limitación de la presión de
mando
Cuando la fuerza máxima del acciona-
miento pueda conducir a daños en la vál-
vula, se debe limitar la presión de mando.
Para ello ajustar Code P9 a ON. Así se limita
la presión de mando a aprox. 2,4 bar.
Antes de realizar este ajuste es necesario des-
bloquear la confi guración según cap. 7.2.
CERRADA ABIERTA
0 % 100 %
4 mA 20 mA
20 mA 4 mA
4 mA 20 mA
20 mA 4 mA
