Puesta en marcha y ajustes
Es imprescindible comprobar que la palanca
y la posición del pin corresponden con las in-
dicaciones del cap. 4.
Nota:
El posicionador dispone de un moni-
toreo del margen de trabajo.
Si la palanca se mueve demasiado
próxima a los topes fi nales (peligro
de daños materiales), el accionamien-
to se desairea y la válvula va a su po-
sición de seguridad (indicación de S
y del código de error E8).
En este caso se deberá comprobar el
montaje. Los códigos de error indica-
dos se pueden restablecer a través de
RST (ver cap. 7.11).
36
7.3 Restricción de caudal Q

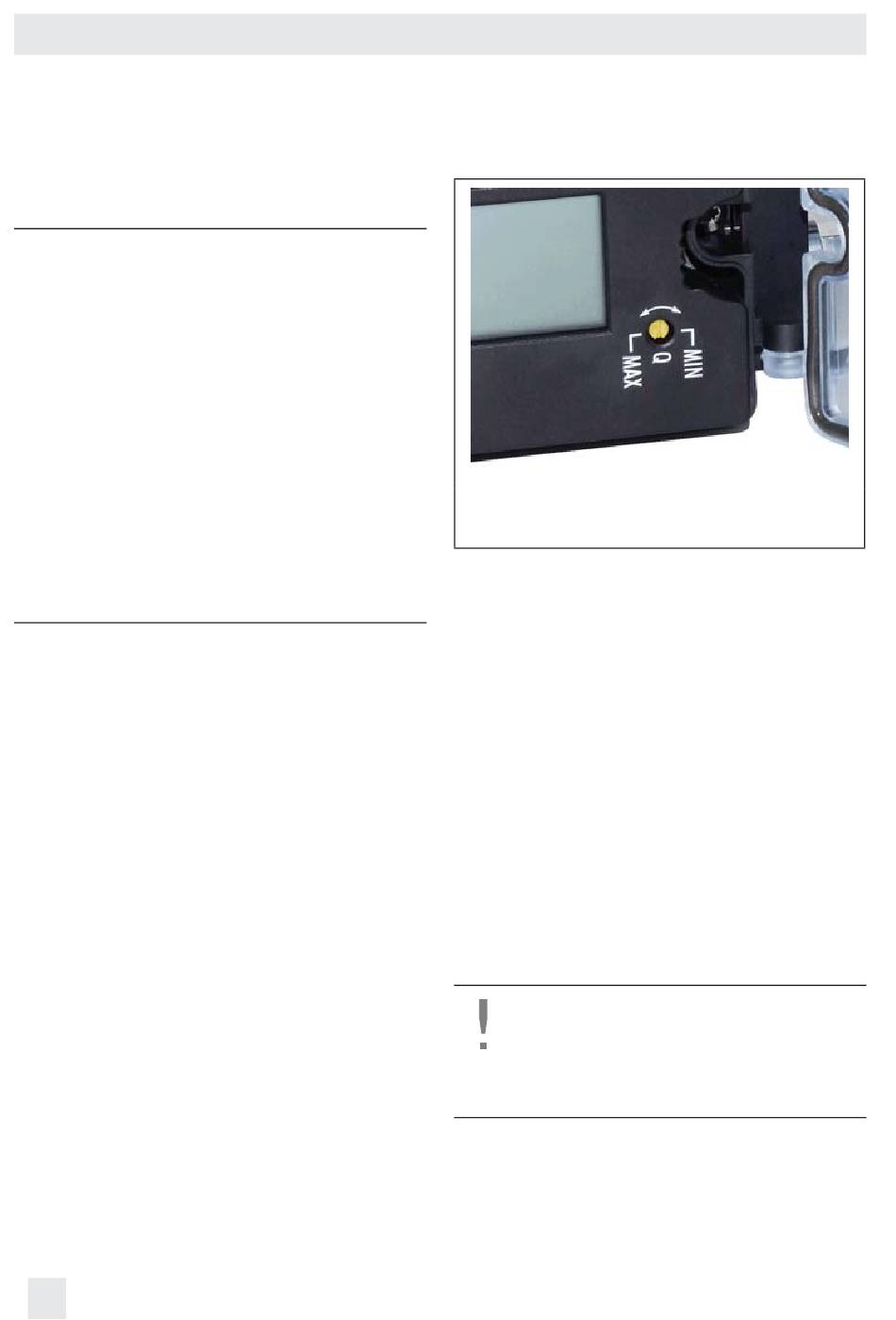

Fig. 18: Restricción de caudal Q
posición MAX/MIN
A través de la restricción de caudal Q se ad-
apta el suministro de aire al tamaño del ac-
cionamiento:
− accionamientos con tiempo de recorrido
< 1 s, como por ej. accionamientos line-
ales < 240 cm², requieren un caudal de
aire reducido.
Ajustar en MIN.
− accionamientos con tiempo de recorrido
≥ 1 s no requieren una reducción del cau-
dal de aire.
Ajustar en MAX.
No se permiten posiciones intermedias.
¡ATENCIÓN!
Si se cambia la posición de la restric-
ción de MIN a MAX es necesario vol-
ver a inicializar el equipo.
