Símbolos
vástago saliendo
del accionamiento
montaje izquierda
vástago entrando
al accionamiento
Supply 9 Output 38
¡ATENCIÓN!
Para la conexión de la alimentación
(Supply) y de la salida (Output) utilizar
siempre la placa de conexiones (6) o el
conector para manómetro (7) de los
accesorios.
¡No enroscar nunca directamente en la
caja, porque se podrían dañar los fi ltros!

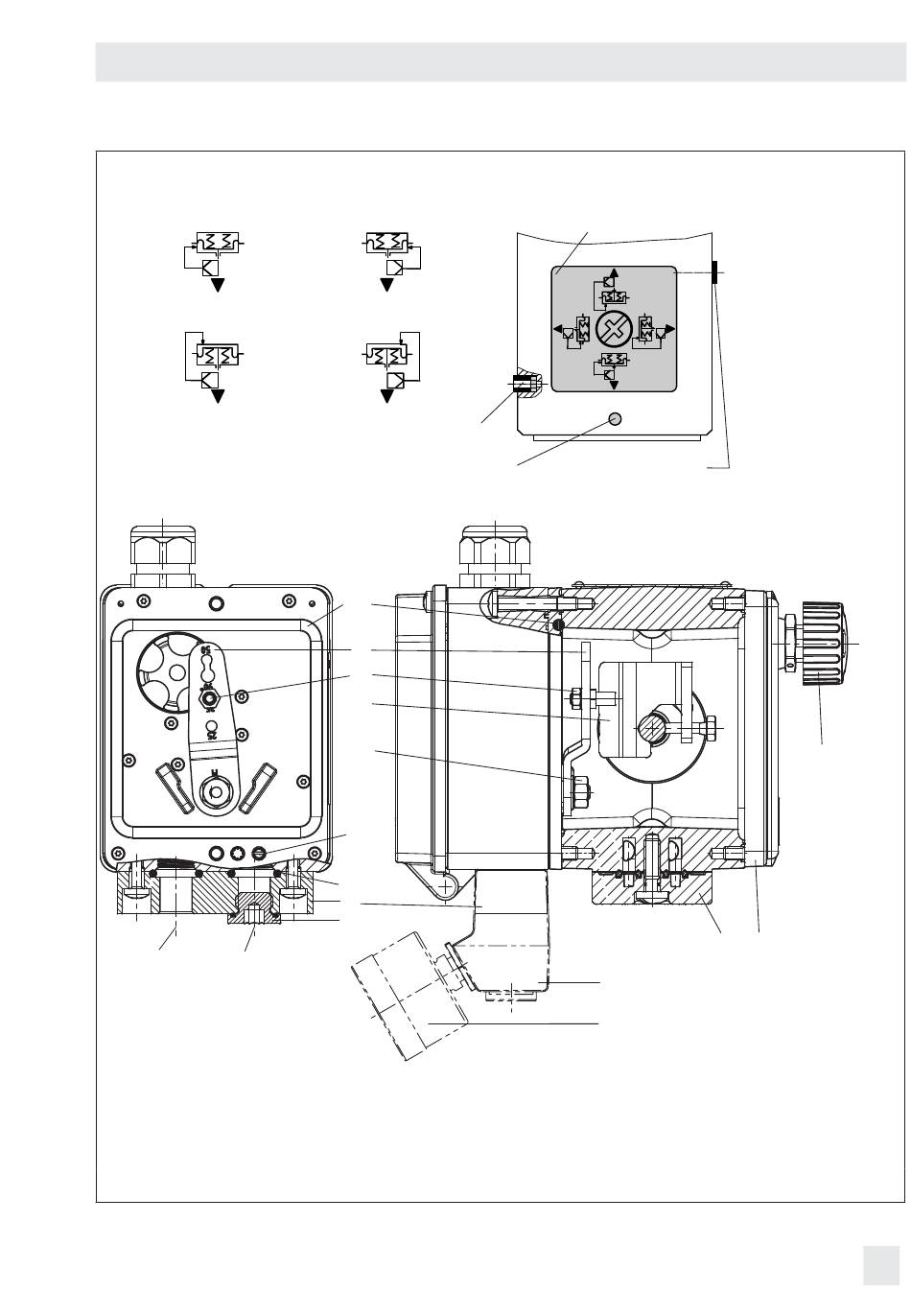

Fig. 5: Montaje directo - conexión de la presión de mando en accionamiento Tipo 3277-5 de 120 cm²
EB 8394 ES
Montaje a la válvula – Piezas de montaje y accesorios
montaje derecha
entrada presión
de mando
montaje izquierda
marca
15
1
2
3
1.1
1.2
4
6.1
6
5
Placa distribuidora (9)
entrada presión
de mando montaje
derecha
7
8
1 Palanca
1.1 Tuerca
1.2 Arandela a presión
2 Pin transmisor
3 Dispositivo de
arrastre
4 Tornillo-tapón
5 Tapón
6 Placa de conexiones
6.1 Juntas
7 Conector de
manómetro
8 Kit montaje
manómetros
9 Placa distribuidora
accionamiento
11 Tapa
15 Junta de cierre
16 Tapón de
desaireación
16
9 11
15
