4.3 Montaje a accionamiento
Tipo 3372 (V2001)
El posicionador Tipo 3725 se incluye en el
suministro de las válvulas de la Serie V2001
(accionamiento Tipo 3372).
En este capítulo se describe de forma abrevi-
ada el montaje, como ayuda en caso de mo-
difi cación.
Accionamiento 120/350 cm², vástago sa-
liendo
La presión de mando se conduce a la mem-
brana del accionamiento a través del corres-
pondiente orifi cio en el elemento de soporte.
Para ello desatornillar el tornillo de la presión
de mando posterior del posicionador y ator-
nillarlo en el orifi cio inferior (posición de re-
serva) (ver fi g. 7, pág. 16).
Accionamiento 120/350 cm², vástago ent-
rando
La presión de mando se conduce a la memb-
rana del accionamiento por el correspondien-
te tubeado lateral en el elemento de soporte.
Montaje con electroválvula
La presión de mando se conduce a través de
la salida „output" del posicionador a la elec-
troválvula y a través del orifi cio correspon-
diente en el elemento de soporte a la memb-
rana del accionamiento.
EB 8394 ES
Montaje a la válvula – Piezas de montaje y accesorios

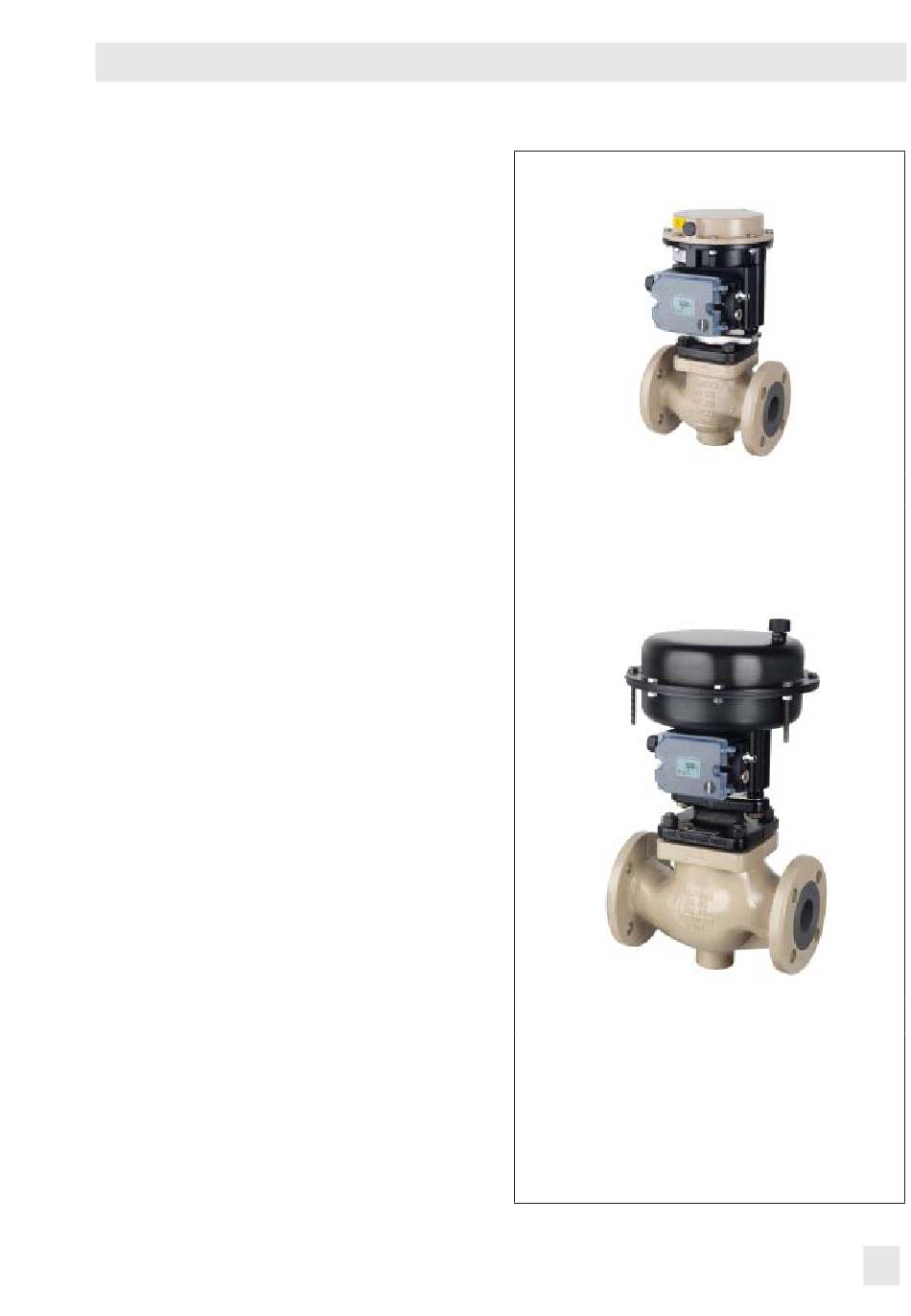

Accionamiento Tipo 3372, ejecución 120 cm²
Accionamiento Tipo 3372, ejecución 350 cm²
Fig. 11: Montaje a accionamiento Tipo 3372
