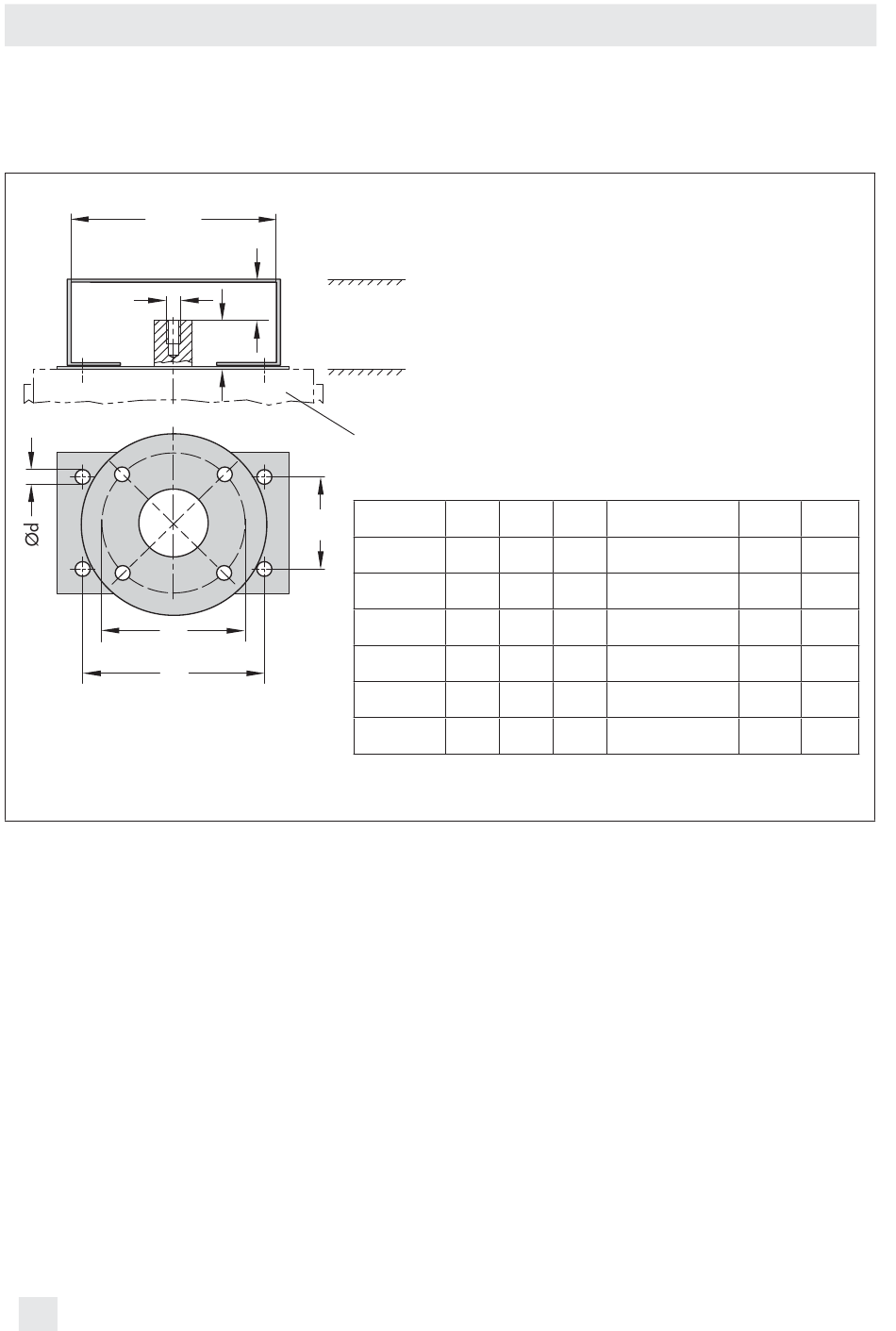

11.1 Niveles de anclaje según VDI/VDE 3845 (Septiembre 2010)
M
min
M6
ØD
A
50
25
C
Accionamiento
Dimensiones en mm
Tamaño
B
AA0
AA1
AA2
AA3
AA4
AA5
* tipo de brida F05 según DIN EN ISO 5211
Nivel de anclaje 2 (superfi cie soporte)
Nivel de anclaje 1 (superfi cie accionamiento)
A B C
50 25 15
80 30 20
80 30 30
130 30 30
130 30 50
200 50 80
Ød M
min
5,5 para M5 66
5,5 para M5 96
5,5 para M5 96
5,5 para M5 146
5,5 para M5 146
6,5 para M6 220
EB 8394 ES
ØD*
50
50
50
50
50
50
