¡ATENCIÓN!
La alimentación eléctrica del posicio-
nador debe ser una fuente de corrien-
te y no una fuente de tensión.
Selección de cables y conductores
La instalación de circuitos de seguridad in-
trínseca se realiza según la DIN EN 60079-
14, en especial tener en cuenta el párrafo 12
de la norma.
Para el cableado con cables multiconducto-
res con más de un circuito de seguridad in-
trínseca aplica el párrafo 12.2.2.7.
El espesor de aislamiento mínimo de los con-
ductores, para los materiales de aislamiento
usuales como polietileno, tiene que ser como
mínimo de 0,2 mm.
El diámetro de cada conductor, no puede ser
más pequeño que 0,1 mm.
Las terminaciones han de estar protegidas
contra deshilamiento, por ejemplo con vai-
nas terminales.
Equipos para utilizar en Zona 2
Para equipos Ex nA (sin chispa) según EN
60079-15 sólo se permite la conexión, inter-
rupción o conmutación de circuito bajo ten-
sión durante la instalación, mantenimiento o
reparación.
Entrada para cables
El racor para cables M20 x 1,5 es adecua-
do para un rango de cables de 6 a 12 mm.
Los bornes de tensión por resorte son para
secciones de cable de 0,2 a 1,5 mm² y tienen
una conexión adicional de test para clavijas
de 1 mm.
EB 8394 ES

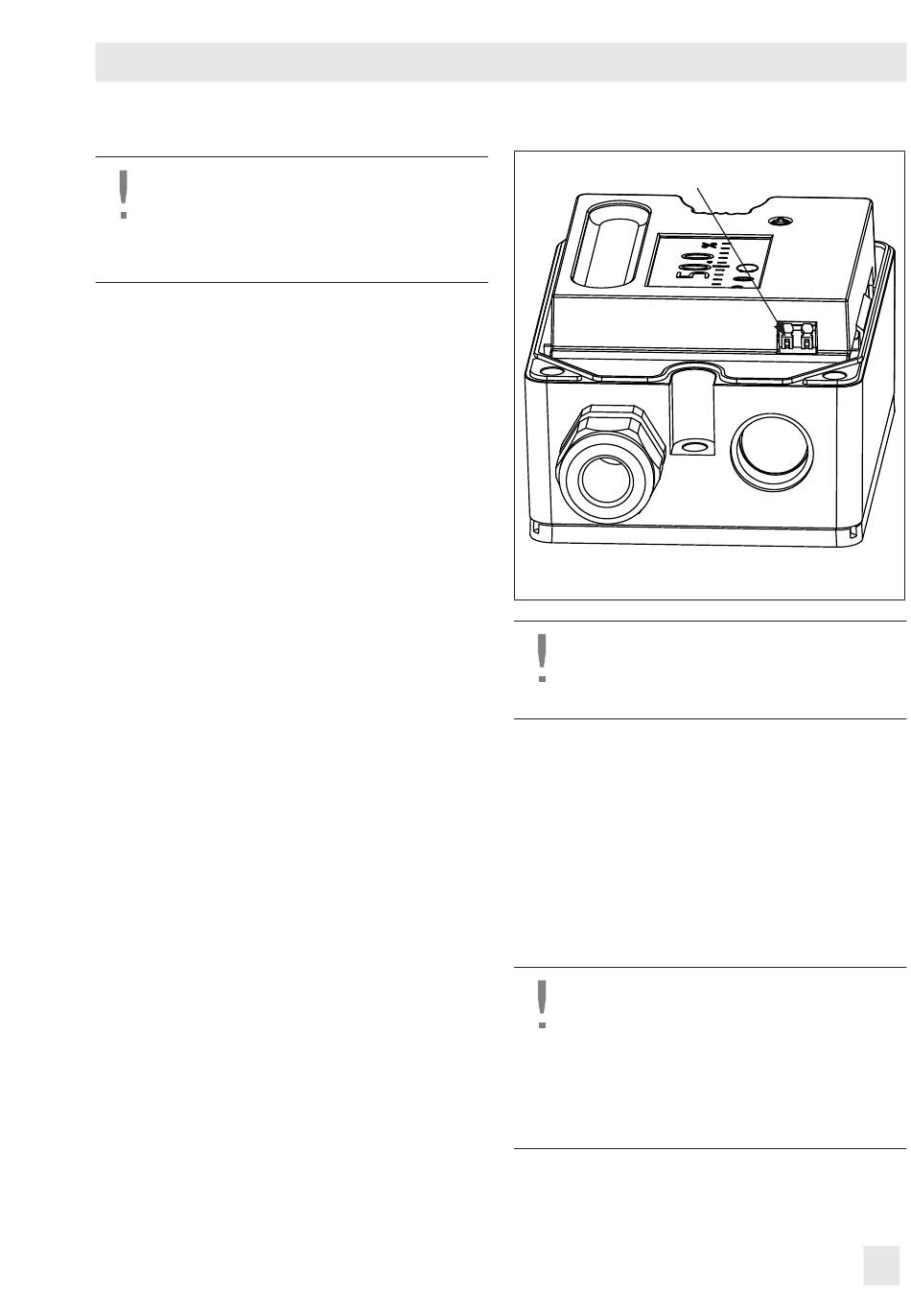

caja de plástico con muesca
Fig. 15: Borne de tensión por resorte
¡ATENCIÓN!
Aplicar una fuerza de inserción exce-
siva puede dañar los bornes.
Las conexiones de test sirven además pa-
ra desbloquear los bornes. Para ello se de-
be presionar con un destornillador en la ra-
nura de la parte plástica de la conexión (fi g.
15). El cable se puede sacar o introducir fá-
cilmente.
La señal de consigna se tiene que conectar en
los bornes 11 y 12.
¡ATENCIÓN!
El límite de destrucción estática del
posicionador es de ± 33 V. Para el
correcto funcionamiento del posicio-
nador la señal de consigna no debe
ser menor de 3,8 mA.
Conexiones
